КОМБИНАЦИОННЫЕ ЗАДАЧИ В СРЕДЕ ELECTRONICS WORKBENCH
Методические указания для студентов спец. 2101.14
очной и заочной форм обучения
Екатеринбург
Печатается по рекомендации методической комиссии ЛИФ
Протокол № от
Рецензент
Редактор Т. В. Давлатова
Подписано в печать Поз.
Плоская печать Формат 60х84 1/16 Тираж экз.
Заказ Печ. л. Цена руб. коп
Редакционно-издательский отдел УГЛТУ
Отдел оперативной полиграфии УГЛТУ
Общие сведения
Структурная схема программы машинного моделирования в общем виде представлена на рис. 1
Ввод схемы
База данных
элементов цепи
Составление
уравнении цепи
Численное решение
уравнении
Вывод результатов
Рис. 1 Структурная схема программы машинного проектирования
База данных содержит сведения об элементах, используемых для составления схемы. Каждый элемент в базе данных представляется эквивалентной схемой и описанием параметров элемента.
Ввод схемы осуществляется с использованием базы данных, - из нее вызываются нужные элементы. Элементы соединяются проводами.
Составление уравнений цепи базируется на использовании уравнений элементов и уравнений соединений. При этом используются внутреннее описание схемы и эквивалентные схемы элементов.
Решение уравнений цепи проводится с использованием правил и законов алгебры логики, позволяющих провести минимизацию математической модели, а также представить полученные выражения в дизъюнктивной или конъюнктивной форме.
Вывод результатов осуществляется в виде аналитического выражения, графического изображения схемы с возможностью демонстрации ее работоспособности.
Создание схемы
Для создания схемы необходимо запустить программу Electronic Workbench (далее EWB). После нажатия кнопки можно приступить к выполнению задания своего варианта схемы. Используя инструкции EWB, необходимо выполнить следующие процедуры:
- поиск и выбор элементов
- размещение элементов в окне схемы
- соединение элементов проводами
- установка параметров элементов
- уничтожение элементов и проводов
- увеличение или уменьшение масштаба
Контрольно-измерительные приборы

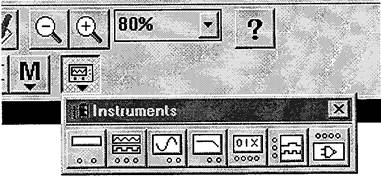

Значок контрольно-измерительных приборов крайний справа на второй снизу линейке иконок.
При анализе цифровых устройств, кроме мультиметра, осциллографа и функционального генератора, можно использовать еще три прибора: генератор логических сигналов, анализатор логических сигналов и логический преобразователь. Порядок включения измерительных приборов в схему аналогичен порядку включения элементов. Узлы, к которым подключаются соединительные проводники схемы, выделены на значке прибора небольшими кружочками. Нажимая два
раза левую кнопку мыши на изображении прибора, получим увеличенное окно измерительного прибора. В увеличенном окне настраиваются параметры прибора.
Задания на моделирование
1. Лампочка не загорится, если нажать или не нажать все три кнопки.
2. Лампочка загорится, если будут нажаты две крайние кнопки или только средняя из трех
3. Лампочка загорится, если будет нажата любая пара кнопок или все три.
4. Лампочка загорится, если будет нажата только любая пара кнопок из трех.
5. Лампочка не загорится, если будет нажата только одна из трех кнопок.
6. Лампочка загорится, если будет нажата только одна из трех кнопок
7. Лампочка не загорится, если будет нажата любая пара или все три кнопки.
8. Лампочка загорится, если будет нажата любая пара или все три кнопки.
9. Лампочка загорится, если будут нажаты или не нажаты все три кнопки.
10.Лампочка не загорится, если будут нажаты две крайние кнопки или только средняя из трех.
11.Лампочка не загорится, если будет нажата только любая пара кнопок из трех.
12.Лампочка не загорится, если будут нажаты любые две или все три кнопки.
13.Лампочка загорится, если будет нажата или не нажата только любая пара кнопок из трех. 14. Лампочка не загорится, если будет нажата или не нажата только любая пара кнопок из трех. 15.Лампочка загорится, если будет нажата или не нажата только одна из трех кнопок.
16.Лампочка не загорится, если будет нажата или не нажата только одна из трех кнопок
17.Лампочка загорится, если нажать или не нажать только две левые или только две правых кнопки из трех.
18.Лампочка не загорится, если нажать или не нажать только две левые или только две правые кнопки из трех.
Порядок выполнения работы
1. Войти в программу EWB.
2. Перед началом моделирования необходимо заполнить данными и установить параметры генератора логических сигналов (рис. 2 ).
Кодовые комбинации задаются в шестнадцатеричном коде с помощью клавиатуры, номер редактируемой ячейки фиксируется в окошке EDIT блока ADDRESS. Всего ячеек - 2О48.Выдаваемые на 16 выходов ( в нижней части генератора) кодовые комбинации индицируются в двоичном коде (BINARY).
Для удобства наблюдения частоту смены выходных кодов рекомендуется установить равной 1 Гц. В окне установки выходных логических сигналов устанавливаются шестнадцатеричные числа от 0000 до 0007.
