Порядок выполнения работы

1.3.1. Исследование синхронного RS-триггера

1) Для исследования синхронного RS-триггера на контактном поле соберите схему, представленную на рис. 1.10, с использованием микросхемы 155ЛА3.

а б

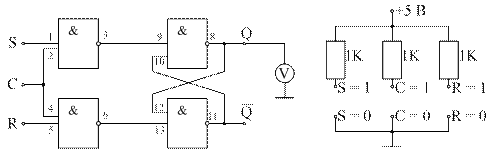

Рис. 1.10. Синхронный RS-триггер:

а – схема для исследования; б – схема получения «1» и «0»

2) Результаты исследования запишите в табл. 1.6. В качестве индикатора состояния триггера используйте вольтметр.

1.3.2. Исследование JK-триггера

1) Для исследования JK-триггера применяется микросхема К155ТВ14, условное обозначение и цоколевка которой представлены на рис. 1.11. Для получения «1» и «0» используйте схему, приведенную на рис. 1.10, б.

Таблица 1.6

Таблица состояний синхронного RS-триггера

2) Задавая необходимые комбинации входных сигналов, осуществите проверку таблицы состояний в соответствии с данными табл. 1.7.

Для получения входных сигналов применяется схема, приведенная на рис. 1.10, б.

3) Подайте от генератора им-пульсов на вход С импульсную после-довательность частотой 1000 Гц и зарисуйте осциллограммы сигналов на входе С и на выходе Q триггера при различных сигналах на входах J и K: а) J = K = 0; б) J = K = 1; в) J = 0, K = 1; г) J = 1, K = 0.
Рис. 1.11. Условное обозначение и цоколевка микросхемы К155ТВ14

Таблица 1.7

Таблица состояний синхронного JК-триггера

1.3.3. Исследование синхронного D-триггера

1) На контактном поле соберите схему синхронного D-триггера (рис. 1.12).

а б

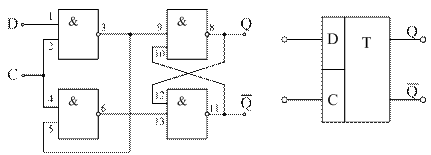

Рис. 1.12. Схема синхронного D-триггера (а) и его условное обозначение (б)

2) Выполните проверку таблицы состояний (см. табл. 1.6), задавая соответствующие значения сигналов по входу С и D.

3) Зарисуйте осциллограммы входных (по входу С) и выходных (по выходу Q) сигналов для различных значений сигнала на входе С.

1.3.4. Исследование Т-триггера

Т-триггер называют счетным, он отличается от остальных триггеров тем, что для его переключения достаточно поступления импульсной последо-вательности на один логический вход Т. Переключение триггера происходит с приходом каждого импульса, поэтому количество импульсов на его выходе в два раза меньше по сравнению с входом. Счетный триггер можно получить из асинхронного JK-триггера, объединив входы J и К (рис. 1.13).

	1) Пользуясь таблицей состояний (см. табл. 1.4 для асинхронного JK-триг-гера), составьте таблицу состояний для Т-триггера. 2) Подайте на вход Т импульсную последовательность, зарисуйте осциллог-раммы входных и выходных сигналов.
Рис. 1.13. Схема Т-триггера
