Реальные элементы ЭЦ можно представить моделью (эквивалентной схемой) из нескольких идеализированных элементов, причем только один из них отражает полезное свойство. Остальные элементы являются паразитными.
Качество реальных элементов, т. е. их степень близости к идеализированным, оценивается с помощью коэффициента Q, называемого добротностью.
1. Резистор
2. Катушка индуктивности
3. Конденсатор
4. Реальный источник напряжения
5. Реальный источник тока
6. Трехполюсный усилитель (лампа, транзистор)
Лекция 3 ТЭЦ
3.1. Эквивалентные преобразования двухполюсных цепей
1. ЭЦ с выделенными двумя внешними зажимами (для присоединения других цепей) называется двухполюсником.
2. Два двухполюсника называются эквивалентными, если описываются одинаковыми уравнениями, связывающими токи и напряжения на внешних зажимах.
3. При последовательном соединении элементов сопротивления складываются арифметически, а ЭДС - алгебраически.
4. При параллельном соединении элементов проводимости складываются арифметически, а задающие токи алгебраически.

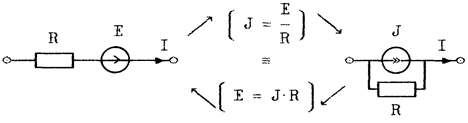

5. Реальные источники могут быть представлены одной из двух возможных эквивалентных схем.
