Построение логических записей

Логическая запись описывает объект и его свойства и состоит из совокупности взаимосвязанных атрибутов. Причем один или несколько атрибутов отражают суть объекта, отличающую один экземпляр объекта от другого. Эти атрибуты называются ключом. Значения ключа являются уникальными для каждого типа записей. Все остальные атрибуты логической записи связаны с ключом. Причем допускаются связи 1:1 или М:1 со стороны ключа. Данные принципы создают формальную основу для образования логической записи. Рассмотрим следующий пример.

Пусть требуется разработать модель данных системы резервирования авиабилетов. Причем известны следующие элементы данных.

Поскольку все элементы данных в примере относятся к рейсам самолетов, то ключом логической записи логично было бы выбрать номер рейса. Действительно этот атрибут обладает основным свойством ключа – каждый рейс имеет свой уникальный номер. Связи между элементами определяются ролью каждого из них по отношению к ключу. Так, из пункта отправления могут отправляться много рейсов, но каждый рейс имеет только один пункт отправления, поэтому связь между ними со стороны ключа будет М:1. Следовательно, эти атрибуты можно объединить в логическую запись. То же касается атрибутов «Пункт назначения», «Тип самолета». Между ключом и атрибутом «Дата вылета» существует связь М:М, так как один и тот рейс может вылетать в разные даты, а в одну и ту же дату могут вылетать разные рейсы, то есть эти атрибуты нельзя объединить в логическую запись. То же касается и атрибута «Количество свободных мест». Однако эти два атрибута несут существенную информационную нагрузку и должны быть включены в модель. Чтобы решить эту проблему, можно преобразовать схему так.

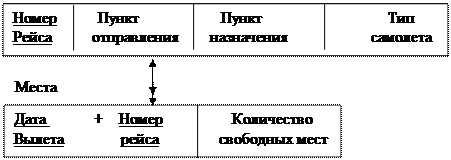

В итоге образуются две логические записи. Причем первая соотносится со второй как 1:М. Чтобы не указывать связи между элементами данных, проще изобразить полученную модель следующим образом.

	Рейс

Модели данных различаются по характеру связей между логическими записями. В зависимости от этого параметра различают иерархические, сетевые и реляционные модели данных.
