Интерфейс RS-485

Следующим шагом стало создание интерфейса RS-485, также спроектированного как балансная дифференциальная пара. Однако интерфейс RS-485 обеспечивает обмен данными между несколькими устройствами по одной двухпроводной линии связи в полудуплексном режиме. Он широко используется в промышленности при создании АСУТП в качестве физического уровня промышленных сетей.

RS-485 обеспечивает передачу данных со скоростью до 10 Мбит/с. Максимальная дальность зависит от скорости: при скорости 10 Мбит/с максимальная длина линии — 120 м, при скорости 100 кбит/с — 1200 м.

Количество устройств, подключаемых к одной линии интерфейса, зависит от типа примененных в устройстве приемопередатчиков. Один передатчик рассчитан на управление 32 стандартными приемниками. Выпускаются приемники со входным сопротивлением 1/2, 1/4, 1/8 от стандартного. При использовании таких приемников общее число устройств может быть увеличено соответственно: 64, 128 или 256. Применяя репитеры, можно увеличить количество адресуемых устройств практически неограниченно.

RS-485 должен использоваться с проводкой, называемой "витая пара". Витая пара – это просто пара проводов, которые имеют равную длину и свиты вместе. Использование передатчика, отвечающего требованиям спецификации RS-485, с кабелем на основе витой пары, уменьшает два главных источника проблем для разработчиков быстродействующих территориально распределенных сетей, а именно излучаемые электромагнитные помехи и индуцируемые электромагнитные помехи (наводка).

Для уменьшения искажений при передаче данных в RS-485 используется согласующий резистор - это просто резистор, который установлен на крайнем конце или концах кабеля. В идеале, сопротивление согласующего резистора равно волновому сопротивлению кабеля.

Согласующие резисторы должны иметь сопротивление, равное волновому сопротивлению витой пары и должны размещаться на дальних концах кабеля.

Сеть RS-485 с одним передатчиком и несколькими приемниками.

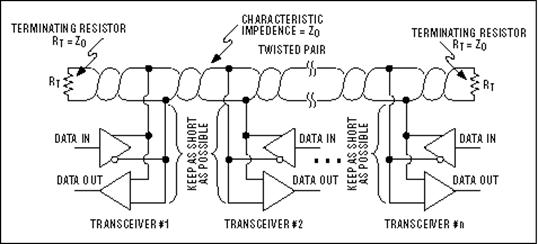

Сеть RS-485 с несколькими приемопередатчиками.
