Поверхности вращения

Поверхностью вращения общего вида называют поверхность, которая образуется произвольной кривой (плоской или пространственной) при ее вращении вокруг неподвижной оси.

В состав определителя поверхности вращения входит образующая l, ось вращения i и условие о том, что образующая вращается вокруг оси i: Г (l, i), [li = Ri (l)].

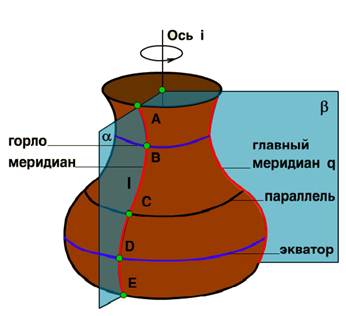

Каждая точка образующей l (А, В, С, D, Е) при вращении вокруг оси i описывает окружность с центром на оси вращения. Эти окружности называют параллелями. Наибольшую и наименьшую параллель называют экватором и горлом.

Плоскость a проходящую через ось i называют меридиальной, а линии по которым эта плоскость пересекает поверхность называются меридианом. Меридиан, расположенный в плоскости b, параллельной плоскости проекций, называется главным меридианом q. Главный меридиан q делит поверхность на две части: видимую и невидимую относительно той плоскости, которой параллельна плоскость главного меридиана.

При задании поверхности на ортогональном чертеже ось вращения обычно располагают перпендикулярно одной из плоскостей проекций. На рисунке ось i П1.

В этом случае все параллели поверхности, горло и экватор проецируются на П1 в истинную величину, а на П2 в отрезки прямых, перпендикулярные i2 – проекции оси i. Задание поверхности осью i и образующим полумеридианом l ненаглядно. Поэтому на чертеже строят проекции главного меридиана q1 и q2, проводят проекции горла, экватора и двух параллелей, образованных вращением верхней точки А и нижней – Е.

Поверхности вращения обладают некоторыми важными свойствами, использующими в процессе конструирования деталей различных машин и механизмов. Например, свойством сдвигаемости, состоящим в том, что поверхность вращения может, вращаясь вокруг оси, сдвигаться без деформации вдоль самой себя.

Меридиан поверхности вращения является кратчайшей (или геодезической) линией поверхности. Параллели и меридианы, пересекаясь под прямыми углами, образуют ортогональную сеть на поверхности вращения, аналогично прямоугольной декартовой сети на плоскости.
