Поиск кратчайшего пути в графе.

Найти кратчайший путь из узла 1 в узел 10 на сети дорог показанной на рисунке 3.19. Затраты на отдельных участках сети показаны на дугах [8].

Принцип оптимальности. Оптимальная стратегия обладает тем свойством, что, каков бы не был выбран путь достижения некоторого узла сети, последующие решения должны принадлежать оптимальной стратегии для части пути, начинающейся с этого узла. То есть, оптимальный путь, например, из узла 6 в узел 10 не зависит от того, каким образом был достигнут узел 6.

Рис. 3.19. Поиск кратчайшего пути в графе

Вычислительный метод можно представить в виде так называемого динамического рекуррентного соотношения: , где – стоимость, отвечающая стратегии минимальных затрат прохода до узла k; – то же до узла n, из которого до узла k один шаг (дуга); – затраты по дуге kn. Данное выражение означает, что на каждом этапе расчета должны быть вычислены все возможные значения стоимости, суммированием соответствующей стоимости для очередного шага пути (переезда из пункта n в пункт k), и стоимости, отвечающей оптимальной стратегии выбора пути к узлу n.

Вычисленные суммы следует сравнить между собой и выбрать такой путь, для которого значение этой суммы минимально – «оптимальная цепочка состоит из оптимальных звеньев».

В простейших случаях вычислительный процесс может быть реализован в форме таблицы (рис. 3.20). В задачах большой размерности используется вычислительная техника.

Характерной особенностью алгоритма решения данной задачи является то, что вывод расчетных формул, а затем и восстановление оптимального решения по динамическому рекуррентному соотношению ведется от конечного узла к начальному узлу, а все вспомогательные вычисления выполняются от начального узла к конечному.

Шаг	Формулы	Расчет
	f10=min(c10,8+f8,c10,9+f9)	f10=min(1+17,4+13)=17 оптимальной стратегии соответствует путь в узел 10 (конец пути) из узла 9
	f8=min(c5,8+f5,c6,8+f6,c7,8+f7)	f8= min(8+10,3+14,7+12)=17, оптимальной стратегии соответствует путь в узел 8 из узла 6
	f9=min(c5,9+f5,c6,9+f6,c7,9+f7)	f9= min(5+10,4+14,1+12)=13, оптимальной стратегии соответствует путь в узел 9 из узла 7
	f5= min(c2,5+f2,c3,5+f3)	f5= min(10+2,5+5)=10, оптимальной стратегии соответствует путь в узел 5 из узла 3
	f6=min(c2,6+f2,c3,6+f3,c4,6+f4)	f6=min(12+2,10+5,15+1)=14, оптимальной стратегии соответствует путь в узел 6 из узла 2
	f7=min(c3,7+f3,c4,7+f4)	f7=min(7+5,13+1)=12, оптимальной стратегии соответствует путь в узел 7 из узла 3
	f2= c1,2	f2= 2
	f3= c1,3	f3= 5
	f4= c1,4	f4= 1

Рис. 3.20. Реализация метода динамического программирования в табличном виде

Оптимальное решение:

- оптимальный путь в конечный узел 10 идет из узла 9,

- оптимальный путь к узлу 9 идет из узла 7,

- оптимальный путь к узлу 7 идет из узла 3,

- в узел 3 можно попасть из начального узла 1 по единственному пути.

Кратчайший путь проходит через узлы 1-3-7-9-10.

Величина критерия равна 17.

4. ПРОБЛЕМЫ ПРОГРАММНЫХ РЕАЛИЗАЦИЙ

В вычислительной математике «методов нет, если понимать метод как совокупность инструкций, следуя которым можно решить задачи данного типа. В данной дисциплине рассматриваются не методы, а скорее подходы к решению поставленных прикладных задач, разработанные вплоть до мельчайших деталей и многократно опробованные» [1].

Данные подходы обычно систематизированы в виде прикладных методов и доведены до уровня алгоритмов, которые в определенном смысле уже могут быть сведены к «совокупности инструкций, следуя которым можно решить задачу данного типа».

Однако и в этих методах определяется лишь общий подход к решению поставленных задач, который может быть реализован в рамках различных вычислительных схем (различных алгоритмов), среди которых, вероятно, существует и оптимальная.

Применение данных методов неизбежно связано с их реализацией на ЭВМ (вне которой, они просто не существуют), а это чрезвычайно остро ставит проблему объема вычислений (машинного времени) и, соответственно, проблему оптимизации используемых вычислительных технологий.

Область применения таких методов охватывает весь жизненный цикл объекта – разработка концепции, проектирование, строительство, эксплуатация.

Созданию любого объекта предшествует его проектирование.

«Интеграция средств вычислительной техники и технических наук в некоторой системе, функционирующей на базе ЭВМ, приводит к автоматизации процессапроектирования в рамках автоматизированного проектирования (АПР)» [10].

Разработку программных АПР можно рассматривать как последовательность определенных действий:

- определение требований;

- составление спецификации (технического задания);

- проектирование логики (алгоритм);

- программирование (кодирование);

- тестирование;

- документирование.

Два первых этапа носят в основном аналитический характер, причем уровень этого анализа выше уровня проектирования и реализации данного программного средства.

Определение требований к программному средству обычно выносится за пределы собственно его проектирования (на предпроектную стадию).

Типичное распределение затрат на разработку программного обеспечения показано на рис. 4.1.а (США) и рис. 4.1.б (РФ) [10, 11].

Анализ приведенных данных свидетельствует о практическом совпадении представлений (не принимая во внимание терминологические тонкости) о распределении затрат на разработку программного обеспечения в отечественной и американской традициях. В отечественной – выпадает важный этап документирования, без которого нельзя начать опытную эксплуатацию, в рамках которой проходит этап сопровождения (и доработки).

Важно отметить, что в обоих случаях около половины затрат (люди, время, деньги) отводится на этап сопровождения, а в американском представлении и доработки программного обеспечения.

При этом речь идет не об исправлении элементарных программных ошибок, для чего предусматривается этап тестирования (отладки).

Доработка программного обеспечения на этом этапе предполагает поиск и исправление ошибок двух типов:

- ошибки реализации - возникающие в процессе конструирования, составления спецификации (технического задания), при проектировании и запросе ресурсов;

- ошибки логики - отсутствие некоторых сегментов в потоке управления, ошибочные условия, ошибочные функции или отсутствие функций.

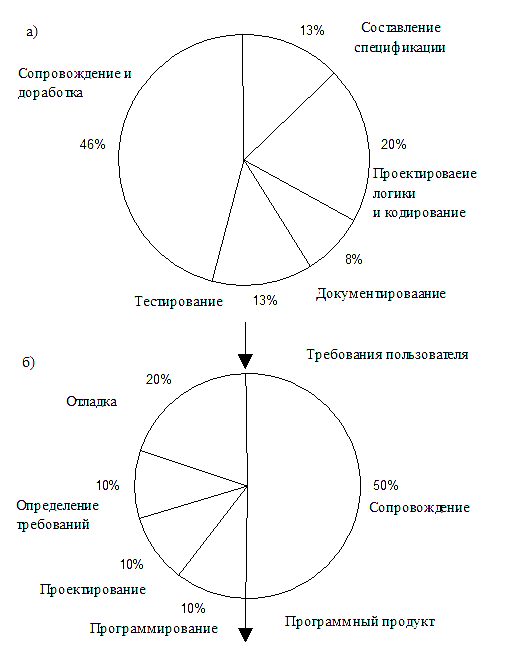

Рис. 4.1. Распределение затрат на разработку программного обеспечения.

Несмотря на все усилия, избежать ошибок данных типов никогда и никому не удавалось.

Ошибки первого типа относятся в значительной мере к сфере администрирования разработки, исправление ошибок второго типа в полной мере лежит в прямой компетенции разработчика программного обеспечения. При этом большинство из них может быть выявлено лишь на стадии опытной эксплуатации, выполнении массовых расчетов независимыми пользователями. Это связано с низкой частотой их появления.

Эффективность используемых средств АПР,и соответственно, используемых в них математических методов основывается исключительно на реализуемой стабильности получения результатов, не противоречащих здравому смыслу, то есть не имеющих явных резервов улучшения и однозначно воспринимаемых проектировщиком («лицом, принимающим решения») как рациональные. С математической точки зрения это оптимальные проектные решения.

Степень их непротиворечивости здравому смыслу зависит от уровня формализации задачи как с точки зрения обработки исходной информации, так и организации вычислений.
