Под рентгеноспектральным микроанализом понимают определение элементного состава микрообъемов по возбуждаемому в них характеристическому рентгеновскому излучению. Рентгеноспектральный микроанализ основан на тех же принципах, что и «обычный» эмиссионный рентгеноспектральный анализ. Для анализа характеристического спектра в рентгеноспектральном микроанализаторе (РСМА) также используют два типа спектрометров (бескристальный либо с кристаллом-анализатором). Отличие РСМА в том, что возбуждение первичного излучения осуществляется в сравнительно малых объемах образца очень узким электронным зондом, подобным используемому в РЭМ. Поэтому базой для рентгеновского микроанализа служит электронно-оптическая система растрового электронного микроскопа.
При взаимодействии электронного зонда с образцом (рис. 1 и 2) одним из возможных возбуждаемых сигналов является рентгеновское излучение, которое можно разделить на тормозное и характеристическое.
Тормозное рентгеновское излучение возникает вследствие торможения первичных электронов в электрическом (кулоновском) поле атомов анализируемого материала. Кинетическая энергия первичных электронов в этом случае частично или полностью преобразуется в энергию рентгеновского излучения . Соответственно излучение имеет непрерывный спектр с энергией от нуля до энергии падающего электрона и поэтому его еще называют непрерывным рентгеновским излучением. При рентгеноспектральном микроанализе тормозное излучение нежелательно, так как вносит основной вклад в увеличение уровня фона и не может быть исключено. Это вызывает необходимость оптимизации условий возбуждения излучения для получения наиболее высокого соотношения сигнал/фон и, следовательно, увеличения чувствительности прибора.
При проникновении первичных электронов в образец они тормозятся не только электрическим полем атомов, но и непосредственным столкновением с электронами атомов материала. В результате этого первичные электроны могут выбивать электроны с внутренних К-, L- или М-оболочек, оставляя атом образца в энергетически возбужденном состоянии. Образующиеся вакансии заполняются переходами электронов с более высоких энергетических уровней. Атом переходит в основное состояние, избыточная энергия выделяется в виде кванта рентгеновского излучения .
Поскольку энергия возникающего кванта зависит только от энергии участвующих в процессе электронных уровней, а они являются характерными для каждого элемента, возникает характеристическое рентгеновское излучение. Так как каждый атом имеет вполне определенное конечное число уровней, между которыми возможны переходы только определенного типа, характеристическое рентгеновское излучение дает дискретный линейчатый спектр. В качестве примера фрагмент подобного спектра приведен на рис. 9. Рентгеновские линии, возникающие при переходах электронов на одноименную оболочку, составляют одну спектральную серию (К-, L-, М- серии)

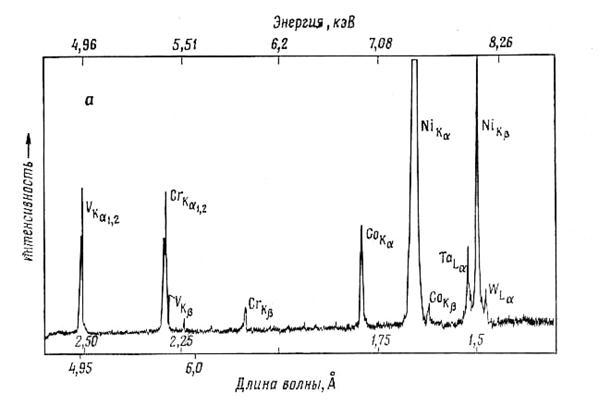

Рис. 9. Фрагмент спектра при рентгеноспектральном микроанализе.
По закону Мозли, для рентгеновских линий внутри одной серии существует прямая зависимость энергии излучения и атомного номера химического элемента:
Е = р (Z – q)2,
где Е – энергия, Z – атомный номер эмитирующего атома (q – константы).
Если можно определить энергии или длины волн эмитированного спектра, то можно сделать выводы об элементах, содержащихся в образце. Это основа рентгеноспектрального анализа. Если по характеристическому спектру можно определить интенсивность линий участвующих элементов (как правило, a-линий) и измерить их интенсивность, то на этой основе можно выполнить количественный анализ элементов.
Количественный рентгеноспектральный анализ обычно проводится методом трех поправок (ZAF), предложенный Кастеном. В основе метода лежит измерение в одинаковых условиях интенсивности рентгеновского излучения i-того элемента образца (Ji) и эталона известного состава, содержащего данный элемент (J(i)) за вычетом величины интенсивности тормозного рентгеновского излучения – фона. Весовая концентрация Сi элемента i определяется как:
Сi = (ZAF) i Ji / J(i) C(i),
где C(i) – весовая доля элемента в эталоне;
Zi – поправка на разницу в среднем атомном номере между образцом и эталоном, обусловлена отражением и торможением электронов;
Аi – поправка на поглощение рентгеновского излучения в образце, определяется энергией зонда, углом выхода рентгеновского излучения и массовым коэффициентом поглощения для интересующего элемента в образце;
Fi – поправка на флюоресценцию за счет вторичного возбуждения рентгеновского излучения элемента i излучением других элементов и тормозным излучением.
Для определения величин поправок используются различные методы расчета, которые отличаются различной степенью точности, границами применимости и продолжительностью операций. Современная аппаратура обычно имеет несколько вариантов программы расчета поправок
