Алгоритм поиска и алгоритм замещения данных в кэше непосредственно зависят от того, каким образом основная память отображается на кэш-память. Принцип прозрачности требует, чтобы правило отображения основной памяти на кэш-память не зависело от работы программ и пользователей. При кэшировании данных из оперативной памяти широко используются две основные схемы отображения: случайное отображение и детерминированное отображение.
При случайном отображении элемент оперативной памяти в общем случае может быть размещен в произвольном месте кэш-памяти. Для того чтобы в дальнейшем можно было найти нужные данные в кэше, они помещаются туда вместе со своим адресом, то есть тем адресом, который данные имеют в оперативной памяти. При каждом запросе к оперативной памяти выполняется поиск в кэше, причем критерием поиска выступает адрес оперативной памяти из запроса. Очевидная схема простого перебора для поиска нужных данных в случае кэша оказывается непригодной из-за недопустимо больших временных затрат.
Для кэшей со случайным отображением используется так называемый ассоциативный поиск, при котором сравнение выполняется не последовательно с каждой записью кэша, а параллельно со всеми его записями (рис. 5.26). Признак, по которому выполняется сравнение, называется тегом (tag). В данном случае тегом является адрес данных в оперативной памяти. Электронная реализация такой схемы приводит к удорожанию памяти, причем стоимость существенно возрастает с увеличением объема запоминающего устройства. Поэтому ассоциативная кэш-память используется в тех случаях, когда для обеспечения высокого процента попадания достаточно небольшого объема памяти.
В кэшах, построенных на основе случайного отображения, вытеснение старых данных происходит только в том случае, когда вся кэш-память заполнена и нет свободного места. Выбор данных на выгрузку осуществляется среди всех записей кэша. Обычно этот выбор основывается на тех же приемах, что и в алгоритмах замещения страниц, например выгрузка данных, к которым дольше всего не было обращений, или данных, к которым было меньше всего обращений.
Второй, детерминированный способ отображения предполагает, что любой элемент основной памяти всегда отображается в одно и то же место кэш-памяти. В этом случае кэш-память разделена на строки, каждая из которых предназначена для хранения одной записи об одном элементе данных* и имеет свой номер. Между номерами строк кэш-памяти и адресами оперативной памяти устанавливается соответствие «один ко многим»: одному номеру строки соответствует несколько (обычно достаточно много) адресов оперативной памяти.
В качестве отображающей функции может использоваться простое выделение нескольких разрядов из адреса оперативной памяти, которые интерпретируются как номер строки кэш-памяти (такое отображение называется прямым). Например, пусть в кэш-памяти может храниться 1024 записи, то есть кэш имеет 1024 строки, пронумерованные от 0 до 1023. Тогда любой адрес оперативной памяти может быть отображен на адрес кэш-памяти простым отделением 10 двоичных разрядов (рис. 5.27).
' В действительности запись в кэше обычно содержит несколько элементов данных.
При поиске данных в кэше используется быстрый прямой доступ к записи по номеру строки, полученному путем обработки адреса оперативной памяти из запроса. Однако поскольку в найденной строке могут находиться данные из любой ячейки оперативной памяти, младшие разряды адреса которой совпадают с номером строки, необходимо выполнить дополнительную проверку. Для этих целей каждая строка кэш-памяти дополняется тегом, содержащим старшую часть адреса данных в оперативной памяти. При совпадении тега с соответствующей частью адреса из запроса констатируется кэш-попадание.
Если же произошел кэш-промах, то данные считываются из оперативной памяти и копируются в кэш. Если строка кэш-памяти, в которую должен быть скопирован элемент данных из оперативной памяти, содержит другие данные, то последние вытесняются из кэша Заметим, что процесс замещения данных в кэш-памяти на основе прямого отображения существенно отличается от процесса замещения данных в кэш-памяти со случайным отображением. Во-первых, вытеснение данных происходит не только в случае отсутствия свободного места в кэше, во-вторых, никакого выбора данных на замещение не существует.

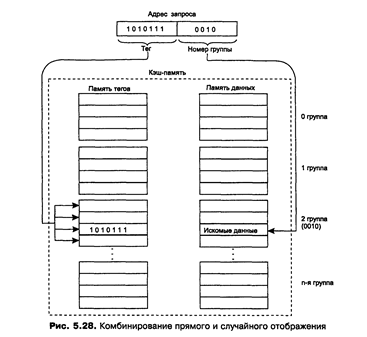

Во многих современных процессорах кэш-память строится на основе сочетания этих двух подходов, что позволяет найти компромисс между сравнительно низкой стоимостью кэша с прямым отображением и интеллектуальностью алгоритмов замещения в кэше со случайным отображением. При смешанном подходе произвольный адрес оперативной памяти отображается не на один адрес кэш-памяти (как это характерно для прямого отображения) и не на любой адрес кэш-памяти (как это делается при случайном отображении), а на некоторую группу адресов. Все группы пронумерованы. Поиск в кэше осуществляется вначале по номеру группы, полученному из адреса оперативной памяти из запроса, а затем в пределах группы путем ассоциативного просмотра всех записей в группе на предмет совпадения старших частей адресов оперативной памяти (рис. 5.28).
При промахе данные копируются по любому свободному адресу из однозначно заданной группы. Если свободных адресов в группе нет, то выполняется вытеснение данных. Поскольку кандидатов на выгрузку несколько — все записи из данной группы — алгоритм замещения может учесть интенсивность обращений к данным и тем самым повысить вероятность попаданий в будущем. Таким образом в данном способе комбинируется прямое отображение на группу и случайное отображение в пределах группы.
В соответствии с описанной логикой работы кэш-памяти следует, что при возникновении запроса сначала просматривается кэш, а затем, если произошел промах, выполняется обращение к основной памяти. Однако часто реализуется и другая схема работы кэша: поиск в кэше и в основной памяти начинается одновременно, а затем, в зависимости от результата просмотра кэша, операция в основной памяти либо продолжается, либо прерывается.
При выполнении запросов к оперативной памяти до многих вычислительных системах используется двухуровневое кэширование (рис. 5.30). Кэш первого уровня имеет меньший объем и более высокое быстродействие, чем кэш второго уровня. Кэш второго уровня играет роль основной памяти по отношению к кэшу первого уровня.
На рис. 5.31 показана схема выполнения запроса на чтение в системе с двухуровневым кэшем. Сначала делается попытка обнаружить данные в кэше первого уровня. Если произошел промах, поиск продолжается в кэше второго уровня. Если же нужные данные отсутствуют и здесь, тогда происходит считывание данных из основной памяти. Понятно, что время доступа к данным оказывается минимальным, когда кэш-попадание происходит уже на первом уровне, несколько большим — при обнаружении данных на втором уровне и обычным временем доступа к оперативной памяти, если нужных данных нет ни в том, ни в другом кэше. При считывании данных из оперативной памяти происходит их копирование в кэш второго уровня, а если данные считываются из кэша второго уровня, то они копируются в кэш первого уровня.
Вопросы для самопроверки
109. На какие классы принято разделять алгоритмы распределения памяти?
110. Какие подходы используются для виртуализации памяти в современных ОС?
111. Как называют область жесткого диска, которая отводится ОС для временного хранения страниц или сегментов виртуальной памяти?
112. Возможна ли организация разделяемой памяти при страничном распределении ОП?
Контрольные вопросы
113. Возможна ли ситуация, когда при динамическом способе распределения памяти ОС не принимает процесс на выполнение?
