Проектирование ригеля

Ригель многопролетного перекрытия представляет собой элемент рамной конст­рукции. Типы опирания перекрытий на ригели представлены на рис. 7.9. При свободном опирании концов ригеля на на­ружные стены и равных пролетах ригель можно рассчи­тывать как неразрезную балку. При этом возможен учет образования пластических шарниров, приводящих к пе­рераспределению и выравниванию изгибающих момен­тов между отдельными сечениями.

Рис. 7.8. Типы ригелей перекрытий промышленного (а) и гражданского (б) зданий

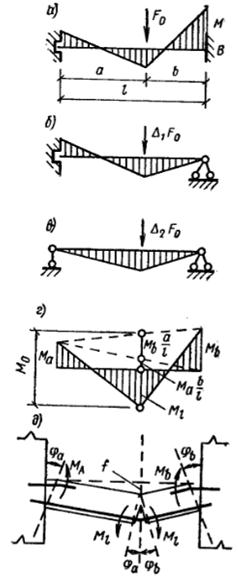

Сущность расчета статически неопределимых желе­зобетонных конструкций с учетом перераспределения усилий. При некотором значении нагрузки напряжения в растянутой арматуре из мягкой стали достигают преде­ла текучести. С развитием в арматуре пластических де­формаций (текучести) в железобетонной конструкции возникает участок больших местных деформаций, назы­ваемый пластическим шарниром (рис. 7.9).

В статически неопределимой конструкции после по­явления пластического шарнира при дальнейшем увели­чении нагрузки происходит перераспределение изгибаю­щих моментов между отдельными сечениями. При этом деформации в пластическом шарнире нарастают, но зна­чение изгибающего момента остается прежним:

(7.6)

В предельном равновесии — непосредственно перед раз­рушением— изгибающие моменты балки можно найти статическим или кинетическим способом.

Статический способ. Запишем значение пролетного момента:

(7.7)

Отсюда уравнение равновесия

(7.8)

где — момент статически определимой свободно лежащей балки.

Из этого уравнения следует, что сумма пролетного момента в сечении и долей опорных моментов, соответствующих этому сечению, равна моменту простой балки М₀, Кроме того, из уравнениявытекает, что несущая способность статически неопределимой конструкции не зависит от соотношения значений опорных и пролетного моментов и не зависит от последовательности образования пластических шарниров.

Последовательность эта может быть назначена произвольно, необходимо лишь соблюдать уравнение равновесия. Однако изменение соотношения моментов в сечениях меняет значение нагрузки, вызывающей образование первого и последнего пластических шарниров, а также меняет ширину раскрытия трещин в первом пластическом шарнире.

Расчет и конструирование статически неопределимых железобетонных конструкций по выравненным моментам позволяет облегчить армирование сечений» что особенно важно для монтажных стыков на опорах сборных кон­струкций; позволяет стандартизировать и осуществить в необходимых случаях одинаковое армирование сварными сетками и каркасами там, где при расчете по упругой схеме возникают различные по значению изгибающие мо­менты. При временных нагрузках расчет по выравнен­ным моментам по сравнению с расчетом по упругой схе­ме может давать 20—30% экономии стали в арматуре.

Величина перераспределенного момента не оговари­вается, но должен производится расчет по предельным состояниям второй группы. Практически ограничение раскрытия трещин в первых пластических шарнирах до­стигается ограничением выравненного момента с тем, чтобы он не слишком резко отличался от момента в уп­ругой схеме и приблизительно составлял не менее 70 %.

Чтобы обеспечить условия, отвечающие предпосылке метода предельного равновесия, следует соблюдать конструктивные требования:

1) конструкция должна быть запроектирована так чтобы причиной ее разрушения не могли быть срез сжа­той зоны или раздавливания бетона от главных сжимающих напряжений;

2) армирование сечений, в которых намечено образование пластических шарниров, следует ограничивать так чтобы относительная высота сжатой зоны x£0,35;

3) следует применять арматурные стали с площадкой текучести или сварные сетки из обыкновенной арматур­ной проволоки.

Расчетный пролет ригеля принимают равным расстоянию между осями колонн; в первом про­лете при опирании на стену расчетный пролет считается от оси опоры на стене до оси колонны. Нагрузка на ри­гель от панелей может быть равномерно распределенной (при пустотных или сплошных панелях) или сосредото­ченной (при ребристых панелях). Если число сосредото­ченных сил, действующих в пролете ригеля, более четы­рех, то их приводят к эквивалентной равномерно распре­деленной нагрузке. Для предварительного определения собственного веса ригеля размеры его сечения прини­мают:

. (7.16)

При расположении временной нагрузки через один пролет получают максимальные моменты в загружаемых пролетах; при расположении временной нагрузки в двух смежных пролетах и далее через один пролет получают максимальные по абсолютному значению моменты на опоре (рис. 7.11).

Рис.7.11. Схемы загружения неразрезной балки

В неразрезном ригеле целесообразно ослабить армирование опорных сечений и упростить мон­тажные стыки. Поэтому с целью перераспределения мо­ментов в ригеле к эпюре моментов от постоянных нагрузок и отдельных схем невыгодно расположенных временных нагрузок прибавляют добавочные треугольные эпю­ры с произвольными по знаку и значению над опорными ординатами (рис. 7.12). При этом ординаты выровненной эпюры моментов в расчетных сечениях должны сос­тавлять не менее 70 %, вычисленных по упругой схеме. На основе отдельных загружений строят огибающие эпюры М и Q. Возможен также упрощенный способ рас­чета неразрезного ригеля но выровненным моментам, состоящий в том, что в качестве расчетной выровненной эпюры моментов принимают эпюру моментов упругой неразрезной балки, полученную для максимальных про­летных моментов (при расположении временной нагруз­ки через один пролет).

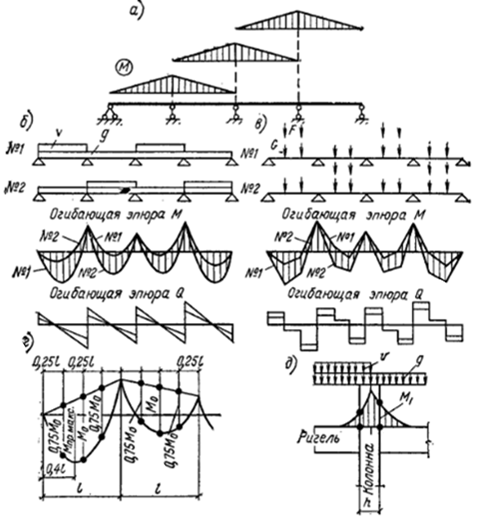

а – добавочные эпюры моментов; б – к определению эпюры М от равномерно распределенной нагрузки; в – то же, от сосредоточенной нагрузки; г – к построению эпюры моментов от равномерно распределенной нагрузки; д – к определению расчетного момента ригеля по грани колонны

Рис.7.12. К расчету неразрезного ригеля

Расчетным па опоре будет сечение ригеля по грани колонны. В этом сечении изгибающий момент:

(7.17)

Момент имеет большее (по абсолютной величине) значение со стороны пролета, загруженного только посто­янной нагрузкой; поэтому в формулу следует подставлять значение поперечной силы Q, соответствую­щее загружению этого пролета. По моменту уточня­ют размер поперечного сечения ригели и по значению x»0,35 принимают:

(7.18)

Сечение продольной арматуры ригеля подбирают по М в четырех нормальных сечениях: в первом и среднем пролетах, на первой промежуточной опоре и па средней опоре. Расчет поперечной арматуры по Q ведут для трех наклонных сечений: у первой промежуточной опоры сле­ва и справа и у крайней опоры.

Конструирование неразрезного ригеля.

Поперечное сечение ригеля может быть прямоугольным, тавровым с полками вверху, тавровым с полками внизу (рис. 7.13). При опиранин панелей перекрытия па нижние полки ригеля таврового сечения строительная высота перекрытия уменьшается.

Рис.7.13. Схемы поперечного сечения сборного ригеля

Стыки ригелей размещают обычно непосредственно у боковой грани колонны. Действующий в стыках ригелей опорный момент вызывает растяжение верхней части и сжатие нижней (рис. 7.14а). В стыковых соединениях ригель может опираться на железобетонную консоль колонны или же на опорный столик из уголков, выпущенных из колонны (рис. 7.14б). В верхней части стыка выпуски арматуры из колонны и ригеля соединяются вставкой арматуры на ванной сварке. Вставка арматуры повышает точность монтажного соединения в случае нарушения соосности выпусков арматуры. В нижней части стыка монтажными швами соединяются закладные детали колонны и ригеля. После приварки монтажных хомутов полость стыка бетонируется.

Скрытые стыки на консолях (с подрезкой торца ригеля) усложняют конструирование, так как требуют усиления арматуры входящего угла дополнительными каркасами и закладными деталями, повышающими расход стали и трудоемкость изготовления; кроме того, при таком стыке снижается несущая способность и жесткость ригеля на опоре. Эти стыки считаются шарнирными, фигурная же стальная накладка, привариваемая на монтаже, обеспечивает восприятие не­большого изгибающего момента (~50кН*м).

а – усилия, действующие в стыке; б – жесткий стык на консолях; в – жесткий стык бесконсольный; г – скрытый стык на консолях; 1 – арматурные выпуски из ригеля и колонны; 2 – ванная сварка; 3 – вставка арматуры; 4 – поперечные стержни, привариваемые на монтаже; 5 – бетон замоноличивания; 6 – усиленный арматурный выпуск из ригеля; 7 – опорный столик из уголков с отверстием для удобства бетонирования; 8 – стальные закладные детали; 9 – призматические углубления для образования бетонных шпонок; 10 – фигурная деталь «рыбка», привариваемая на монтаже

Рис.7.14. Конструкции стыков сборного ригеля с колонной

В бесконсольных стыках (см. рис. 7.14,е), как по­казали исследования, попе­речная сила воспринимается бетоном замоноличивания полости и бетонными шпон­ками, образующимися в при­зматических углублениях на боковой поверхности колон­ны и в торце сборного ригеля. Специальными исследованиями установлено, что этот стык равнопрочен с консольным стыком, но в то же время по расходу материалов и трудоемкости он экономичнее.

Размеры опорной консоли (рис. 7.15) определяют в зависимости от опорного давления ригеля Q; при этом считается, что ригель оперт на расположенную у свободного края консоли площадку длиной

(7. 19)

где — ширина ригеля.

Рис.7.15. Армирование консоли колонны

Наименьший вылет консоли с учетом зазора с между торцом ригеля и гранью колонны . Обычно принимают l₁=200...300 мм. При этом расстояние от грани колонны до силы Q

(7.18)

У коротких консолей ( ) угол сжатой грани с горизонталью не должен превышать 45°. Высота консоли в сечении у грани колонны , у свобод­ного края .

Площадь сечения продольной арматуры консоли под­бирают по изгибающему моменту у грани колонны, уве­личенному на 25 %:

(7.19)

Короткие консоли высотой сечения армиру­ют горизонтальными хомутами и отогнутыми стержня­ми. Шаг хомутов должен быть не более 150 мм и не бо­лее h/4, диаметр отогнутых стержней - не более 25 мм и не более 1/15 длины отгиба.

Ригель армируют обычно двумя плоскими сварными каркасами (рис. 7.16). При значительных нагрузках возможен третий каркас в средней части пролета. Площадь растянутых стержней каркасов и их число устанав­ливают при подборе сечений по изгибающим моментам в расчетных сечениях на опоре и в пролете. По мере уда­ления от этих сечений ординаты огибающей эпюры М уменьшаются, следовательно, может быть уменьшена и площадь сечения арматуры.

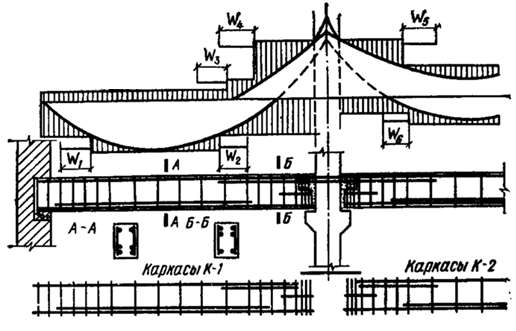

Рис. 7.16. Армирование ригеля и эпюра арматуры

В целях экономии арматурной стали часть продольных стержней обрывают в соответствии с изменением огибающей эпюры моментов. Сечение ригеля, в котором отдельный растянутый стержень по расчету уже не ну­жен, называют местом его теоретического обрыва. Об­рываемые стержни заводят за место теоретического об­рыва на длину заделки 1_ап.

Для проверки экономичности армирования ригеля и прочности всех его сечений строят эпюру арматуры (эпю­ру материалов). Ординаты эпюры вычисляют как мо­мент внутренних сил в рассматриваемом сечении ри­геля.

Эпюра арматуры против мест теоретического обрыва стержней имеет ступенчатое очертание с вертикальными уступами. Там, где эпюра арматуры значительно отхо­дит от эпюры М, избыточный запас прочности (избыток растянутой арматуры); в местах, где ступенчатая линия эпюры арматуры пересекает эпюру М, прочность сечения недостаточна.
