Разделение по форме

Для разделения сигналов, различающихся формой, используются операции, наиболее чувствительные к изменению формы, – обычно дифференцирование, интегрирование и вычитание. На рис. 8.8 приведены временные диаграммы сигналов двухканальной системы с разделением по форме.

В линию связи поступает сумма U(t) = U₁(t) + U₂(t).

Процесс разделения имеет целью выделение информационных параметров U₁(t) и U₂(t). Выделение U₂(t) осуществляется путем дифференцирования функции U(t). U₁(t) получается путем вычитания U₂(t) из U(t).

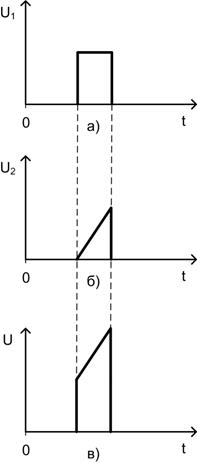

Рис. 8.8. Временные диаграммы сигналов
двухканальной системы с разделением по форме:

а – сигнал от источника 1; б – сигнал от источника 2; в – сигнал в линии связи

Отметим, что данный метод, как и разделение по уровню, дифференциальное разделение с использованием телефонной линии имеют ограниченное применение (только для подключения датчиков).

8.7. Комбинированные методы разделения

Одновременное использование нескольких методов разделения позволяет увеличить число каналов и уменьшить их взаимное влияние. Например, разделение по форме в сочетании с частотным или временным разделением удваивает общее количество каналов. Применяются комбинации частотного с временным (например, в GSM кроме временного разделения используется и частотное разделение, а именно: NB TDMA), кодового с частотным, кодового и временного методов разделения и др.

Задания

1. Какая минимальная полоса частот требуется для организации 20 каналов с шириной полосы частот 15 кГц, если используется частотное разделение? С помощью какой процедуры можно осуществить эту операцию?

2. Вам доступна линия связи с полосой пропускания от 2,4 ГГц до 2,7 ГГц. Какое максимальное количество каналов, шириной 15 кГц, можно обеспечить на данной линии связи при частотном разделении? Как реализовать технически?

3. Вам доступен канал, имеющей полосу пропускания 0 ÷ 16 кГц в течение 15 c, нужно передавать сигнал, занимающий полосу частот от 0 до 4 кГц, длительностью 1 мин. Можно ли организовать неискаженную передачу по такой линии связи указанного сигнала, если можно то каким образом? Приведите соответствующую теорему.

4. Вам доступен канал, имеющей полосу пропускания 0 ÷ 4 кГц в течение 1 мин, нужно передавать сигнал, занимающий полосу частот от 0 до 16 кГц, длительностью 15 сек. Можно ли организовать неискаженную передачу по такой линии связи указанного сигнала, если можно то каким образом? Приведите соответствующую теорему о преобразования сигнала.
