Диапазоны энергий и распределение носителей заряда в них

Энергетические зоны – это диапазоны энергий, к которым можно отнести энергии электронов. Зоной валентности называют такой диапазон энергий, внутри которого находится энергия электрона, который удерживается кристаллической решеткой. Чтобы электрон покинул атом кристаллической решетки, ему необходимо сообщить большую энергию, чем ширина запрещенной зоны. Зоной проводимости именуют диапазон энергий, в котором находится энергия электрона, который больше не связан с определенным атомом кристаллической решетки. Уровень Ферми – это такой энергетический уровень, на котором с вероятностью ½ находится электрон, и который постоянен при флюктуациях температуры. Зонная энергетическая диаграмма – это рисунок, на котором показаны энергетические зоны. Зонные энергетические диаграммы, которые характерны диэлектрикам, полупроводникам и проводникам, изображены на рис. 5.

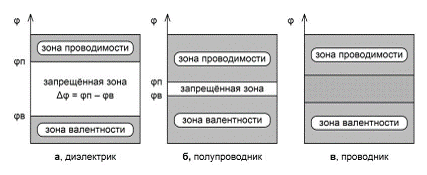

Рис. 5. Зонные энергетические диаграммы.

На данной зонной диаграмме изображение над буквой (а) соответствует диэлектрикам, над буквой (б) – полупроводникам, а над буквой (в) – проводникам. По вертикальной оси отложена энергия электронов, а горизонтальная ось безразмерна. Между зонами проводимости и валентности диэлектриков большой незаполненный промежуток, и упорядоченное движение носителей заряда отсутствует. Между энергетическими зонами проводимости и валентности полупроводников расстояние не велико, и в зоне валентности допустимо появление дырок, а в зоне проводимости такого же числа электронов, что может обеспечить условия протекания тока. Между зонами проводимости и валентности расположена запрещенная зона. Энергетические зоны валентности и проводимости металлов взаимно перекрываются. В результате передача даже незначительной энергии способна привести к протеканию тока.
