Защитные характеристики модульных автоматических выключателей.

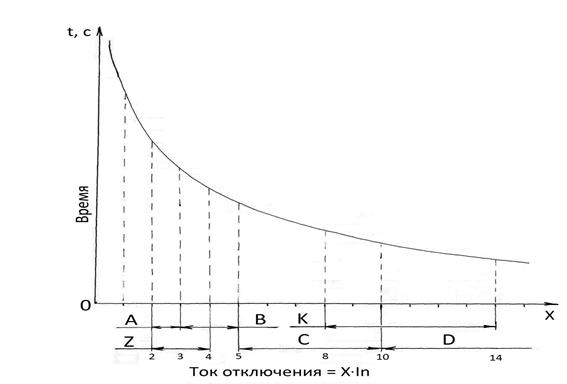

На изображение приведена условная зависимость тока КЗ от времени. На горизонтальной оси отложены целые числа, которые являются кратными номинальному току (In). Автоматический выключатель посредством электромагнитного расцепителя произведёт автоматическое размыкание контактов в заданной зоне (ниже приводятся пределы, в которых происходит отключение, при различных защитных характеристиках).

Для модульных автоматических выключателей согласно ГОСТ Р 50345-99 устанавливается определённая защитная характеристика.
A – расцепляющее устройство активируется при токе 2-3 от In;
B – расцепляющее устройство активируется при токе 3-5 от In;
C – расцепляющее устройство активируется при токе 5-10 от In;
D – расцепляющее устройство активируется при токе 10-20 от In;
Z – расцепляющее устройство активируется при токе 2-4 от In;
K – расцепляющее устройство активируется при токе 8-14 от In.
где In – номинальный ток автомата.

Например, при значении In = 10А и защитной характеристике C расцепление произойдёт при достижении током короткого замыкания диапазона 5-10 In или 50-100 ампер.

A – для сетей с большими суммарными длинами проводников;
B – для сетей с малыми токами КЗ (электрические нагреватели, плиты);
C – для сетей с большими токами (наиболее применяемое исполнение);
D – для сетей с высокими токами пуска (сварочные аппараты, электродвигатели, трансформаторы);
Z – для сетей с электронными устройствами или цепей сигнализации;
K – специфическое применение для сетей с высокими токами пуска.

Пусковые токи появляются кратковременно от долей секунды до 10 секунд, в зависимости от подключенного устройства.
Например:

• лампа накаливания ЛОН кратковременно при включении потребляет 2-4 номинальных мощности;
• электрический двигатель в момент разгона может потреблять 8-14 рабочих мощностей.
