Конвейерный метод

отсыпки штабеля - конвейерный. Укладка рудно­го материала с применением конвейеров является наиболее пер­спективной и получает все большее распространение на многих предприятиях KB, вытесняя ранее описанные методы. Его основ­ные преимущества: равномерность распределения руды по площа­ди штабеля, исключение дополнительного дробления от тяжелой техники, задействованной на строительстве (бульдозеров, самосва­лов и т.д.), высокая производительность отсыпки, достигающая 1000 м³/ч рудной массы и более. Поскольку эта система обеспечива­ет минимальное воздействие на руду, она охотнее всего используется для сооружения штабелей из дробленых и агломерированных руд и хвостов обогащения.

В настоящее время разработано множество разновидностей кон­вейерных систем. По одному варианту руду сначала разгружают из бункеров (в случае дробленых руд) или агломерационных барабанов (при агломерации руды) на главный конвейер - основной элемент конвейерной системы. С главного конвейера руду перемещают сис­темой промежуточных зигзаговых конвейеров к радиальному рычажному конвейеру-укладчику - стакеру (Рисунок 50, Рисунок 53, Рисунок 54). Укладчик самоходный и может переме­щаться в разные стороны пово­ротом колес. Телескопическая секция в конце погрузчика по­вышает его подвижность в раз­мещении рудной массы.

В типичном случае погруз­чик сначала сооружает два конуса в углах основания. Ко­нусы постепенно расширяют, пока они не сомкнутся. От края до края площадки образуется протяженный гребень руды ус­тановленной высоты слоя — 6м (Рисунок 51). Затем укладчик раз­мещает руду на площадке ме­тодом "зигзаг", постепенно рас­ширяя гребень до полного за­полнения (Рисунок 52). При нор­мальной работе укладчика по­лучают почти ровную поверх­ность штабеля.

Когда укладчик движется на­зад "к себе" (т.е. штабель на­ращивается в направлении ук­ладчика), секции промежуточ­ных конвейеров постепенно выводятся из системы.

Рисунок 50 - Начальная стадия конвейер­ной укладки:

1 — конус руды, размещенный по краям площади; 2 — телескопический конвей­ер-укладчик; 3 - промежуточный сек­ционный конвейер; 4 — основной кон­вейер; 5 — агломерационная установка или бункер для руды.

Рисунок 51 - Промежуточная стадия конвейерной укладки:

1— руда образует гребни поперек пло­щадки.

Рисунок 52 - Конечная стадия конвейерной укладки:

1 — стакерная зигзаговая отсыпка руды на площадку; 2 — промежуточный кон­вейер, готовый для перемещения.

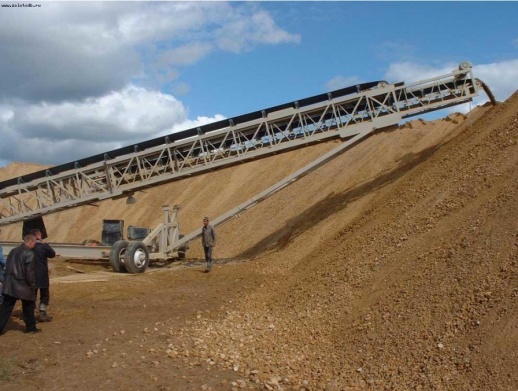

Рисунок 53 – Отсыпка рудного штабеля

Рисунок 54 - Штабелеукладчик на руднике компании NewMont The Gold Company (Zarafshan-Newmont Joint Venture).
