Тема 14. Требования к основанию штабеля

Одним из факторов, способствовавших развитию KB золота в по­следние годы, являлась разработка новых высокопрочных материа­лов для сооружения площадок и прудков хранения растворов. Еще недавно основным конструкционным "материалом" площадки KB служили природные грунты и глины, связанные с бентонитом, це­ментом или солями натрия; эти смеси использовали для снижения проницаемости уплотненной массы.

В условиях возросших требований к охране окружающей среды и в первую очередь к предотвращению утечек цианистых растворов KB появилась целая гамма покрытий из синтетики, обеспечивающих надежное обустройство оснований штабелей. Площадки выщелачи­вания, которые сооружались ранее в виде однослойных структур, превратились в двухслойные и даже в трехслойные (Рисунок 47).

Основание штабеля состоит из следующих элементов:

- фундамен­та,

- противофильтрационного экрана

- дренажного слоя.

Основания штабелей должны удовлетворять следующим требованиям:

• обеспечивать прочность и устойчивость при статических пере­менных нагрузках от веса рудной массы и строительно-дорожной техники; основание при этом не должно деформироваться и разру­шаться;

• состоять из материалов химически стойких к длительному воздействию технологических растворов, концентрация и состав которых могут меняться в период эксплуатации, так же как режим подачи растворов выщелачивания и климатические условия;

• исключить какую-либо утечку растворов, опасность которой существует во всех точках прохождения растворов; это необходимо как с точки зрения предотвращения потерь ценных компонентов, так и защиты окружающей среды от загрязнения.

Фундамент (ложе) - это поверхность земли, подготовленная к ук­ладке противофильтрационного экрана. Подготовительные работы вклю­чают планировку поверхности и снятие растительного слоя земли, а при необходимости - рытье котлована и отсыпку охранных дамб.

Основное требование к экрану - обеспечить герметичность осно­вания, влияющую на экологическую обстановку окружающей среды.

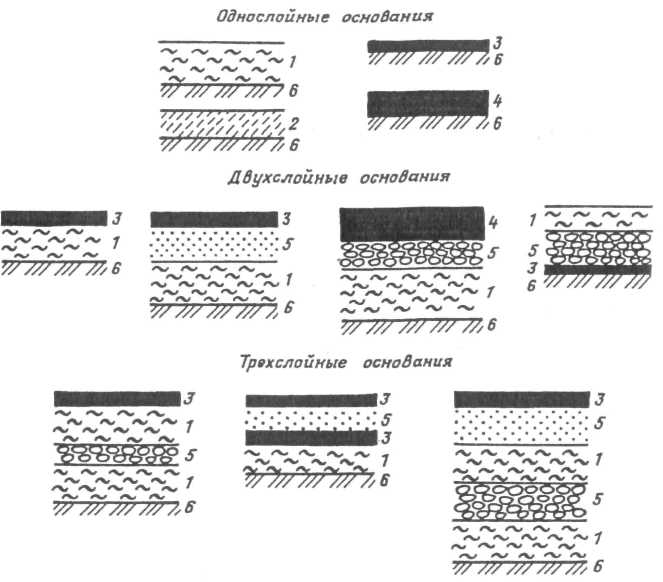

Рисунок 47 - Типы оснований площадок выщелачивания:

1 — глина; 2 — бетон; 3 — геомембрана; 4 — асфальт, 5 — дренаж; 6 — грунтовое осно­вание

Поверх экрана укладывают верхний дренаж­ный слой, назначение которого состоит в следующем:

• эффективный сбор растворов, профильтровавшихся через шта­бель;

• защита геомембран от ультрафиолетового излучения;

• предохранение экрана от разрывов и других механических по­вреждений во время строительства штабеля;

• ограничение испарения и растрескивания глинистого экрана в случае его применения.

Общий термин "геомембрана" предложен взамен многих и вклю­чает синтетические и полимерные мембраны, пластиковые покрытия, гибкие мембранные пленки, непроницаемые мембраны и непрони­цаемые листовые материалы.

Обычно используют следующие типы оснований (рис. 10.1):

• однослойные, с применением только одного низкопроницаемо­го экрана — геомембраны на глинисто-песчаном фундаменте;

• двухслойные, имеющие два низкопроницаемых экрана — это геомембрана, лежащая поверх глинистого экрана, или два экрана из геомембраны, разделенные проводящей дренажной системой;

• трехслойные, состоящие из трех низкопроницаемых экранов, в этом случае две геомембраны разделены дренажным слоем и вни­зу располагается глиняный экран.

Множество типов оснований обусловлено разнообразием усло­вий, в которых они должны использоваться.
