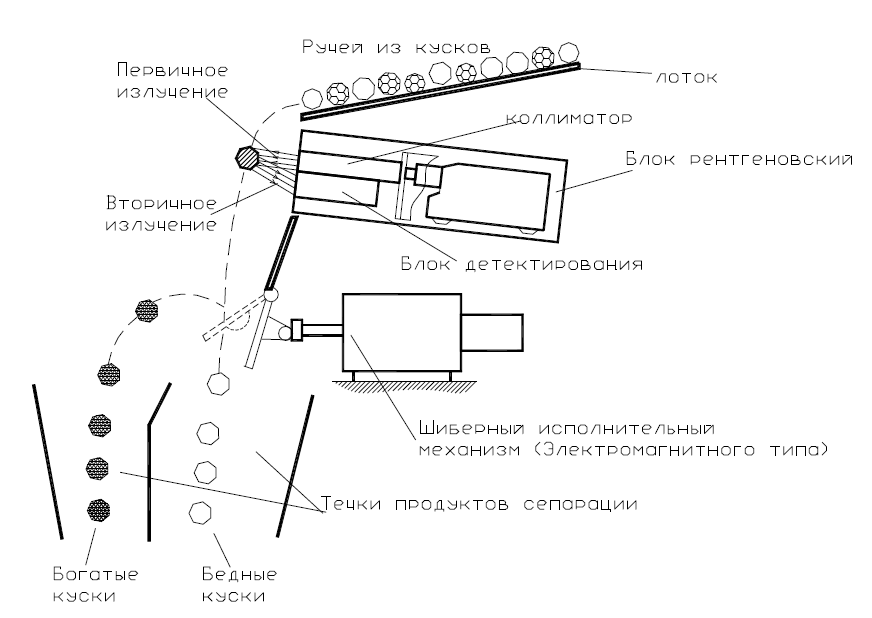

Подлежащий обогащению машинный (сортируемый) класс подается на машину сортировочную сепаратора СРФ-4 (Рисунок 25) (в приемный бункер). Питающий вибропитатель машины сортировочной обеспечивает дозированную непрерывную разгрузку руды из приемного бункера и подачу ее на раскладчик. Раскладчик имеет лотковую конструкцию и формирует 4 потока (ручья) руды с покусковой подачей ее в зону измерения и отбора в режиме свободного падения. Каждый кусок подвергается сканирующему рентгеновскому облучению за счет естественного движения куска в узкощелевой полосе облучения. Спектр вторичного (флуоресцентного и отраженного) излучения от куска подвергается автоматической компьютерной обработке, определению аналитического параметра разделительного признака и сравнению полученной величины с заданным пороговым значением. Измерительно - управляющая система сепаратора (на основе промышленных компьютеров) вырабатывает сигнал управления на срабатывание исполнительного механизма на кусок с повышенным или пониженным содержанием ценных компонентов или элементов-примесей. Исполнительный механизм электромагнитного шиберного типа срабатывает, изменяя траекторию падения куска, который направляется в течку отбираемого продукта. Остальные куски падают без отклонения траектории в другую течку, например, «хвостов» (условно).
