Сканеры

Сканером называется устройство, которое служит для ввода в ПК цветных или черно-белых изображений (текстов, рисунков, фотографий и другой графической информации). Основным узлом сканера является считывающая (сканирующая) головка, состоящая из фоточувствительных полупроводниковых элементов, называемыхприборами с зарядной свя­зью — ПЗС (CDD - Change Couple Device — зарядное парное соеди­нение). В основу последнего положена чувствительность проводимости p-n-перехода полупроводникового диода к степени его освещенности.

На рис. 14 дана общая классификация сканеров по критериям: прозрачность вводимого оригинала изображения, конструк­ция механизма движения, тип вводимого изображения.

Руч­ной сканер имеет ширину вводимого изображения не более 10 см. Для ввода в ПК какого либо документа с использованием ручного сканера необходимо без резких движений провести сканирующей головкой по этому изображению.

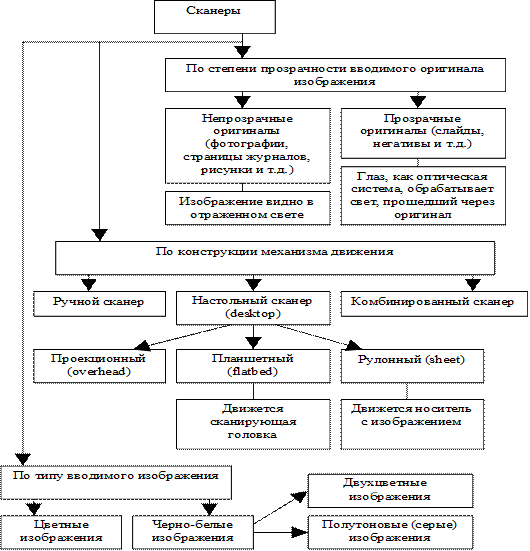

Рис. 14. Классификация сканеров.

Настольные сканеры подразделяются на планшетные, рулонные и проекционные. В планшетных сканерах головка перемещается относительно бумаги с помощью шагового двигателя.

В рулонном сканере санирующая головка остается без движения, а относительно нее перемещается бумага со сканируемым изображением.

Проекционные сканеры отличаются тем. что сканируемый документ кладется на поверхность сканирования изображением вверх, блок скани­рования находится сверху и перемещается только сканирующее устрой­ство (напоминает фотоувеличитель). При этом можно сканировать про­екции трехмерных объектов (основная отличительная черта этих скане­ров).

Принцип сканирования изображения в цветном сканере показан на рисунке 15.

К основным характеристикам сканеров можно отнести битовую насыщенность (цветовую интенсивность) и разрешающую способность.

Битовая насыщенность характеризует количество битов данных, которое сканер использует для представления каждого пикселя изображения. Для создания «реального цвета», сканер должен обладать 24 разрядной битовой насыщенностью (16.7 млн. цветов). Современные сканеры могут обладать битовой насыщенностью в 30 36, 48 и выше бит.

Разрешающая способность, измеряется в точках на дюйм (dpi) и характеризует размер сетки пикселей, которая будет использоваться для сканирования изображения. Современные сканеры обладают разрешающей способность 600, 1200, 2400 и выше dpi. Чем большей разрешающей способностью обладает сканер, тем более мелкие детали будут различимы на результирующем изображении. Различают оптическое и интерполированное разрешение. Последнее означает, что программное обеспечение сканера создает дополнительные биты между теми, которые сканируются, искусственно увеличивая разрешение таким образом, что не всегда дает положительный результат. При этом качество сканирования зависит не только от DPI, но и от качества оптики сканера и яркости и качества светового источника.

Скорость сканирования изображения различных сканеров зависит от ряда причин и может составлять от нескольких секунд до нескольких минут.

Для сканирования прозрачных носителей (негативов или позитивов) сканеры должны быть оснащены слайд-адаптерами, что увеличивает их стоимость. При этом разрешающая способность для сканирования слайдов должна быть не мене 3000 dpi.

Наиболее распространенный интерфейс для подключения сканеров на данный момент – это USB, реже встречаются SCSI (более старые) и FireWire интерфейсы.
