Intel Pentium 4 — это первый процессор в семействе 32-битных процессоров седьмого поколения от Intel. Несмотря на то что Intel Pentium 4 является процессором с архитектурой IA-32, последняя сильно отличается от архитектуры процессоров семейства P6 (в него входят процессоры Intel Pentium Pro, Intel Pentium II, Intel Pentium III, Intel Celeron и Intel Xeon) и даже получила специальное название — NetBurst. К основным новшествам архитектуры NetBurst являются:
· Hyper-Pipelined Technology,
· Execution Trace Cache,
· Rapid Execution Engine,
· 400 MHz System Bus,
· Advanced Dynamic Execution,
· Advanced Transfer Cache,
· Streaming SIMD Extensions 2 (SSE2).
Hyper-Pipelined Technology. Суть технологии гиперконвеерной технологии заключается в том, что Intel Pentium 4 имеет очень длинный конвейер, состоящий из 20 стадий. Для сравнения: конвейер у процессоров семейства P6 состоит всего из 10 стадий. Преимущества от использования такого новшества далеко не очевидны.
С одной стороны, более длинный конвейер позволяет упростить логику работы каждой отдельной стадии, а значит, более просто реализовать ее аппаратно, что приводит к уменьшению времени выполнения каждой отдельно взятой стадии. А это в конечном счете приводит к тому, что тактовая частота процессора может быть значительно увеличена.
С другой стороны, при обнаружении неправильно предсказанного перехода весь конвейер останавливается вместе с одновременным сбросом его содержимого, после чего разгоняется заново — и чем длиннее конвейер, тем больше времени занимает его разгон. Поэтому при увеличении длины конвейера для обеспечения роста производительности нужно повышать эффективность алгоритмов предсказания переходов.
Execution Trace Cache – это название и способ реализации L1-кэша инструкций в архитектуре NetBurst. Смысловое содержание этого термина можно перевести как «кэш трассировки выполняемых микроопераций».
В Execution Trace Cache хранятся микрооперации, полученные в результате декодирования входного потока инструкций исполняемого кода и готовые для передачи на выполнение конвейеру. Емкость Execution Trace Cache составляет 12 Кбайт.
Execution Trace Cache устроен таким образом, что вместе с кодом каждой микрооперации в нем хранятся результаты выполнения ветвей кода для этой микрооперации — в той же строке кэша (cache line), что и сама микрооперация. Это позволяет легко и своевременно выявлять микрооперации, которые никогда не будут выполнены, и быстро удалять их из L1-кэша инструкций, а также оперативно «вычищать» Execution Trace Cache от «лишних» микроопераций в случае обнаружения ошибочно предсказанного перехода. Последнее обстоятельство особенно важно, так как позволяет сократить общее время реинициализации конвейера после его остановки в результате выполнения перехода, который был предсказан неправильно.
Rapid Execution Engine. Так, в архитектуре NetBurst назван блок выполнения арифметико-логических операций. Rapid Execution Engine, во-первых, состоит из двух ALU-модулей, работающих параллельно, во-вторых, рабочая тактовая частота этих ALU-модулей в два раза выше тактовой частоты процессора — это достигается за счет регистрации как переднего, так и заднего фронта задающего тактового сигнала. Таким образом, каждый ALU-модуль способен выполнить до двух целочисленных операций за один рабочий такт процессора, а весь Rapid Execution Engine в целом — до четырех таких операций.
400 MHz System Bus. Физически системная шина у Intel Pentium 4 тактируется частотой в 100 МГц, однако благодаря использованию технологии Quad Pumping по этой шине передается четыре блока данных за один такт (аналогично тому, как это делается при передаче данных в режиме AGP 4X по AGP-шине). Так что эффективная рабочая частота системной шины у Intel Pentium 4 (которую также называют Quad Pumped Bus) составляет 400 МГц, а пропускная способность — 3,2 Гбайт/с.
Advanced Dynamic Execution — это обобщенное название механизма динамического выполнения команд (dynamic execution), используемого в NetBurst, построенного на трех базовых концепциях: предсказание переходов (branch prediction), динамический анализ потока данных (dynamic data flow analysis) и спекулятивное выполнение инструкций (out-of-order execution). Аналогичный механизм, названный Dynamic Execution, используется в процессорах семейства P6, однако в Intel Pentium 4 он улучшен.
Так, например, емкость пула, в котором хранятся готовые для обработки инструкции (out-of-order instruction window), у Intel Pentium 4 увеличена до 126 инструкций — против 42 у процессоров семейства P6.
Кроме того, в Intel Pentium 4 интегрирован более совершенный механизм предсказания переходов и количество ошибочно предсказанных переходов у него в среднем на 33% меньше, чем у процессоров с архитектурой P6.
Advanced Transfer Cache – это, в архитектуре NetBurst, L2-кэш процессора емкостью 256 Кбайт. Ширина шины, по которой идет обмен данными между Advanced Transfer Cache и процессором, составляет 256 бит (32 байта), а ее тактовая частота совпадает с тактовой частотой ядра процессора.
Streaming SIMD Extensions 2 (SSE2). В Intel Pentium 4 также интегрирован набор из 144 новых SIMD-инструкций, получивший название Streaming SIMD Extensions 2 (сокращенно — SSE2), который добавлен к базовому набору SSE-инструкций, реализованному ранее в процессоре Intel Pentium III.
Из этих 144 инструкций 68 — расширяют возможности старых SIMD-инструкций по работе с целыми числами, а 76 — являются совершенно новыми. Среди последних — инструкции, позволяющие оперировать со 128-разрядными числами (как целыми, так и вещественными с двойной точностью).
Новые SSE2-инструкции были добавлены с той же целью, что и появившийся ранее набор SSE-инструкций — для увеличения производительности системы при обработке аудио- и видеоданных.

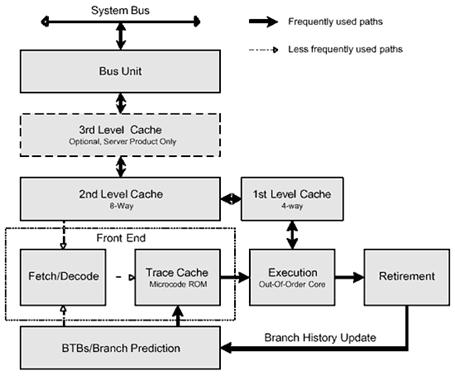

Рис. 7. Блок схема процессора Pentium 4
Retirement – отставка (отсрочка)
Branch – переход
Fetch – выборка
Совместимые с Intel процессоры выпускают следующие производители Advanced Micro Devices (AMD), Cyrix Corp и NexGen.
