Коллектив в телескопической системе

Рассматривая ход главного луча наклонного пучка (рисунок ), можно видеть, что расширение углового поля w влечет за собой увеличение диаметра окуляра. Но т.к. окуляр обычно представляет собой короткофокусную систему, в которой нельзя получить больших диаметров, то при увеличении w будет иметь место значительное виньетирование. В этом случае в зрительную трубу вводят дополнительно коллектив, который устанавливают в фокальной плоскости

объектива или вблизи нее. Коллективы используют также в зрительных трубах с линзовыми оборачивающими системами, имеющими значительную длину.

Для уменьшения диаметров линз при заданной длине трубы вводят коллективы, которые устанавливают в плоскостях промежуточных изображений.

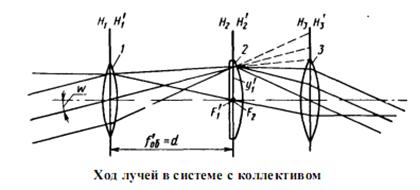

Рисунок 68. Ход лучей в системе с коллективом

На рисунке 68 направление пучка лучей после объектива 1 за его фокальной плоскостью при отсутствии коллектива 2 показано штриховой линией. Лучи удаляются от оптической оси (ОО) и не попадают на первую оборачивающую линзу 3. Коллектив пригибает пучок и направляет его на эту линзу. Также видно, что коллектив не влияет на ход осевого пучка лучей. Коллектив, установленный в фокальной плоскости объектива, не влияет на размер изображения y1′, создаваемого объективом.

С целью уменьшения диаметров линз окуляра коллектив устанавливают и в фокальной плоскости окуляра. Иногда коллектив вводят в фокальную плоскость окуляра для получения нужного удаления выходного зрачка. В этом случае можно применять как положительные, так и отрицательные коллективы. При использовании положительного коллектива выходной зрачок приближается кокуляру, а диаметры линз окуляра уменьшаются. При отрицательном коллективе

выходной зрачок удаляется от окуляра, но диаметры линз последнего увеличиваются.
