По мере увеличения N частость приближается к вероятности.

Зависимость между числовыми значениями случайной величины и вероятностью их появления устанавливается законом распределения вероятностей случайных величин. Закон распределения вероятностей дискретной случайной величины можно представить в виде таблицы или графика, показывающего, с какой вероятностью случайная величина X принимает то или иное числовое значение xi.

Закон распределения вероятностей непрерывной случайной величины, которая может принимать любое значение в пределах заданного интервала нельзя представить в виде таблицы.

Закон распределения представляют в виде дифференциальной функции распределения или плотности распределения вероятности pX (x). Эта функция представляет собой предел отношения вероятности того, что случайная величина X примет значение, лежащее в интервале от x до х + x , к величине интервала х, при х, стремящемся к нулю.

Характер рассеяния достаточно большой совокупности значений случайной величины, как правило, соответствует определённому теоретическому закону распределения.

Рассеяние значений случайной величины, изменение которой зависит от большого числа факторов, когда ни один из факторов не имеет преобладающего влияния, подчиняется закону нормального распределения вероятностей (закону Гаусса), показанного на рис. 3.

Рис. 3. Кривая плотности вероятности нормального распределения

Этому закону с некоторым приближением может подчиняться: рассеяние погрешностей многократных измерений; рассеяние погрешностей изготовления; погрешности измерения линейных и угловых размеров; массы деталей; величин твердости и других механических и физических величин.

Закон нормального распределения имеет следующие свойства:

· вероятность появления положительных и отрицательных погрешностей одинакова;

· малые по величине погрешности имеют большую вероятность появления, чем большие;

· алгебраическая сумма отклонений от среднего значения равна нулю.

Зависимость плотности вероятности определяется уравнением:

(3.2)

где a и - параметры распределения; x - аргумент функции плотности вероятности, т.е. случайная величина, изменяющаяся в пределах - < x < + ; e - основание натуральных логарифмов. Нормальное распределение представляет собой кривую симметричную относительно оси ординат. Величина a равна математическому ожиданию MX случайной величины X, определяемому по формулам:

для дискретной величины

(3.3),

где x_i - возможное значение дискретной случайной величины; p(x_i) - вероятность значения x_i дискретной случайной величины;

для непрерывных величин,

(3.4),

где рX (х) - плотность вероятности непрерывной случайной величины X. Значение MX характеризует положение центра группирования случайных величин, около которого располагаются, например, размеры большинства деталей в партии.

При отсутствии систематических погрешностей в результатах многократных измерений одной и той же величины в одних и тех же условиях, математическое ожидание можно рассматривать как наибольшее приближение к истинному значению измеряемой величины.

В качестве математического ожидания при многократных измерениях параметра выступает среднее арифметическое значение х

(1)

Величину рассеяния значений случайной величины относительно центра группирования определяет параметр , который называют средним квадратическим отклонением случайной величины, его определяют по формулам:

для непрерывной величины

(3.6)

для дискретной величины

(3.5)

или:

при n≥20, при n<20 (2)

Рассеяние случайных величин характеризуется также дисперсией DX = X.

Случайные погрешности нельзя исключить полностью, но их влияние может быть уменьшено путем обработки результатов измерений. Для этого должны быть известны вероятностные и статистические характеристики (закон распределения, закон математического ожидания, СКО, доверительная вероятность и доверительный интервал). Часто для предварительной оценки закона распределения параметра используют относительную величину СКО — коэффициент вариации:

или (5)

Например, при ν_х < 0,33,...,0,35 можно считать, что распределение случайной величины подчиняется нормальному закону.

Лекция 7.

Статистические методы обработки измерений (продолжение)

В тоже время существуют другие законы распределения, описывающие случайные величины, природа возникновения которых имеет несколько иной характер.

В рассматриваемом случае необходимо упомянуть закон Максвелла, которому подчиняются существенно положительные величины, например: рассеяние значений эксцентриситета, радиальное и торцевое биения, отклонения от соосности, дисбаланс и другие величин, которые не могут принимать отрицательные значения.

Для оценки надёжности работы изделий используют закон Вейбулла, который даёт представление о вероятности отказов.

Получили распространение также закон Симпсона или закон треугольника и закон равной вероятности.

Однако, для обработки результатов наблюдений в основном применяют закон нормального распределения - закон Гаусса.

Вернемся к распределению вероятностей Гаусса. Формула (3.2) выражает уравнение кривой, если начало отсчета расположено на оси x произвольно. При совпадении центра группирования с началом отсчета величины x уравнение кривой нормального распределения будет иметь вид

(3.7)

Вероятность попадания величины в заданный интервал можно определить следующим образом. Ветви теоретической кривой нормального распределения (рис. 3.3) уходят в бесконечность, асимптотически приближаясь к оси абсцисс. Площадь, ограничиваемая кривой и осью абсцисс, равна вероятности того, что случайная величина, например, погрешность размера, лежит в интервале ±. Площадь под кривой распределения равна 1 или 100%, она определяется интегралом

(3.8)

Начало координат расположено в точке, совпадающей с центром группирования. Так как подынтегральная функция четная и кривая симметрична относительно максимальной ординаты, можно записать

(3.9)

Для выражения случайной величины x в долях ее примем: x/ = z, откуда x = z, dx = dz. В этом случае абсцисса на рис. 3.3 будет выражена в долях . Если принять за пределы интегрирования 0 и z, то интеграл в выражении (3.8) будет функцией z, т.е.

(3.10)

Функцию Ф0 (z) называют нормированной функцией Лапласа: Ф0 (0) = 0; Ф0 (- z) = - Ф0 (z); Ф0 (- ) = - 0,5; Ф0 (+) = 0,5.

Из формулы (3.9) и рис. 3.4 следует, что площадь, ограниченная отрезком - z1 + z1 оси абсцисс, кривой плотности вероятности и двумя ординатами, соответствующими границам отрезка, представляет собой вероятность попадания случайной величины z1, в данный интервал.

Рис. 4 Кривая нормального распределения и иллюстрация подынтегральных функций

Данные для функции Ф0 (z) приводятся в справочниках. Пользуясь этими данными можно определить вероятность того, что случайная величина x, выраженная через , будет находиться в пределах того или иного интервала ± z1. Например, находим, при z1 = 3, что соответствует случайной величине x = 3, Ф0 (3) = 0,49865 или Ф0 (- 3) - Ф0(3) = 2Ф0 (3) = 0,9973.

Так как площадь, ограниченная кривой Гаусса и осью абсцисс, равна 1, то площадь, лежащая за пределами значений х = ± 3, равна 1 - 0,9973 = 0,0027 и расположена симметрично по 0,00135 или по 0,135% справа и слева относительно оси у (см. рис. 3.4).

Следовательно, с вероятностью, близкой к единице, можно утверждать, что случайная величина X не будет выходить за пределы ± 3. Поэтому при распределении случайной величины по закону Гаусса поле рассеяния, равно Vlim = 6 или диапазон ± 3 считают за практически предельное поле рассеяния случайной величины и принимают за норму точности - допуск. При этом вероятность выхода случайной величины за пределы значений ± 3 равна 0,0027 или 0,27%.

Среднеквадратическое отклонение. Вероятность попадания среднего значения результата измерения в заданный интервал.

Величина среднего значения х, полученная в одной серии измерений, является случайным приближением к х_и. Для оценки ее возможных отклонений от х_и определяют опытное среднее квадратическое отклонение (CKO)

(3)

Формулы (2) и (3) соответствуют центральной предельной теореме теории вероятностей, согласно которой

(4)

Среднее арифметическое из ряда измерений всегда имеет меньшую погрешность, чем погрешность каждого определенного измерения. Это отражает и формула (4), определяющая фундаментальный закон теории погрешностей. Из него следует, что если необходимо повысить точность результата (при исключении систематической погрешности) в 2 раза, то число измерений нужно увеличить в 4 раза; если требуется увеличить точность в 3 раза, то число измерений увеличивают в 9 раз и т. д.

Нужно четко разграничивать применение формул (2) и (3): величина (3) используется при оценке погрешностей окончательного результата, а (2) — при оценке погрешности метода измерения.

До сих пор рассматривались оценки СКО по "необходимому" (достаточно большому) числу измерений. В этом случае σ² называется генеральной дисперсией. При малом числе измерений (менее 10—20) получают так называемую выборочную дисперсию . Причем →σ² лишь при n→∞. То есть если считать, что =σ², то надежность оценки снижается с уменьшением n, а значения доверительной вероятности Р завышаются.

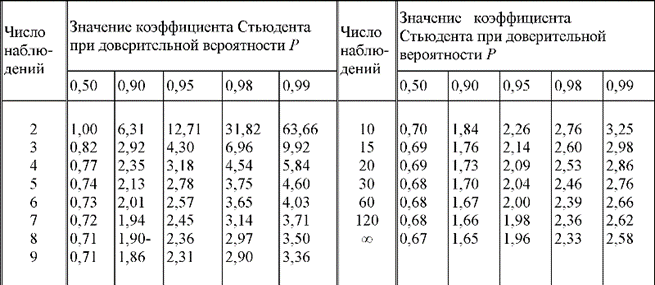

Поэтому при ограниченном числе измерений n вводят коэффициент Стьюдента t_p, определяемый по специальным таблицам в зависимости от числа измерений и принятой доверительной вероятности Р.

Тогда средний результат измерений находится с заданной вероятностью Р в интервале и отличается от действительного значения на относительную величину .

Для уменьшения случайной погрешности есть два пути: повышение точности измерений (уменьшение σ_х) и увеличение числа измерений n с целью использования соотношения (2.4). Считая, что все возможности совершенствования техники измерений использованы, рассмотрим второй путь. При этом отметим, что уменьшать случайную составляющую погрешности целесообразно лишь до тех пор, пока общая погрешность измерений не будет полностью определяться систематической составляющей Δ_с. Если систематическая погрешность определяется классом точности СИ Δ_си (или γ_си), то необходимо, чтобы доверительный интервал был существенно меньше Δ_си.

Обычно принимают от Δ˚<Δ_с/2 до Δ˚<Δ_с/10 при Р=0,95. В случае невозможности выполнить эти соотношения необходимо коренным образом изменить методику измерения.

Методы суммирования погрешностей.

При нормировании точности технологического процесса или процесса измерения, а также при анализе действительной точности этих процессов возникает задача суммирования погрешностей, т.е. получение суммарной погрешности.

Возникает также задача разложения полученной в результате измерения суммарной погрешности на отдельные составляющие. Вторая задача является более сложной и не всегда имеет единственное, т. е. вполне определенное, решение.

Методы суммирования погрешностей различны в зависимости от вида погрешностей, т. е. в зависимости от того, являются ли погрешности величинами скалярными, векторными, постоянными или переменными, изменяющимися по экспоненциальному закону, убывающими, возрастающими или изменяющимися по периодическому закону.

Кроме того, следует различать, являются ли для данного процесса суммируемые погрешности случайнымиили систематическими.

Случайная погрешность

При проведении расчетов считаем погрешностью xi величины xi её отклонение от среднего значения . Таким образом, в дальнейшем будем полагать, что возможные для величины xi погрешности будут + xi и - xi, а диапазон изменения погрешности равен 2xi.

Это условие учитывается во всех расчетах, так например, если в расчете участвуют величины диаметров валов d0 = 12- 0,07, следует считать, что возможны наибольшие по абсолютной величине погрешности, т. е. отклонения от среднего размера, равные + 0,035 и - 0.035.

Согласно уравнению Vlim = 6 можно считать, что при нормальном распределении с вероятностью, равной 0,9973, предельная случайная погрешность измерении lim = ± 3 ± 3s.

Предельная погрешность для совокупности, состоящей из среднеарифметических значений, равна lim = lim/ , где lim = ± 3 ± 3s.

Из теории вероятностей известно, что дисперсия суммы нескольких независимых случайных величин равна сумме дисперсий этих величин, поэтому

D ( x1 + x2 + … + xn ) = Dx1 + Dx2 + … + Dxn

Так как D = , можно записать

( x1 + x2 + … + xn) = или

(3.14)

Из полученного уравнения следует, что суммирование средних квадратических погрешностей для случайных величин, входящих в общую погрешность результата измерения, при их взаимной независимости и нормальном распределении производится квадратически.

Систематическая погрешностьрассматривается по составляющим в зависимости от источников ее возникновения, причем различают методическую, инструментальную и субъективную составляющие погрешности.

Субъективные систематические погрешности связаны с индивидуальными особенностями оператора. Как правило, эта погрешность возникает из-за ошибок в отсчете показаний (примерно 0.5 деления шкалы) и неопытности оператора. В основном же систематические погрешности возникают из-за методической и инструментальной составляющих.

Методическая составляющая погрешности обусловлена несовершенством метода измерения, приемами использования СИ, некорректностью расчетных формул и округления результатов.

Инструментальная составляющая возникает из-за собственной погрешности СИ, определяемой классом точности, влиянием СИ на результат и ограниченной разрешающей способности СИ.

Целесообразность разделения систематической погрешности на методическую и инструментальную составляющие определяется следующими моментами:

• для повышения точности измерений можно выделить лимитирующие факторы, а следовательно, принять решение об усовершенствовании методики или выборе более точных СИ;

• появляется возможность определить составляющую общей погрешности, увеличивающейся со временем или под влиянием внешних факторов, а следовательно, целенаправленно осуществлять периодические поверки и аттестации;

• инструментальная составляющая может быть оценена до разработки методики, а потенциальные точностные возможности выбранного метода определит только методическая составляющая.

То есть все виды составляющих погрешности нужно анализировать и выявлять в отдельности, а затем суммировать их в зависимости от характера, что является основной задачей при разработке и аттестации методик выполнения измерений.

В ряде случаев систематическая погрешность может быть исключена за счет устранения источников погрешности до начала измерений (профилактика погрешности), а в процессе измерений — путем внесения известных поправок в результаты измерений.

· Систематические постоянные погрешности должны входить в суммарную погрешность полностью с учетом знака, т. е. должны суммироваться алгебраически.

· Систематические переменные погрешности в том случае, если определяется наибольшая величина суммарной погрешности, должны суммироваться с тем знаком, при котором абсолютная величина суммы увеличивается. Так, например, если сумма остальных слагаемых отрицательна, то в неё следует включать наибольшее по абсолютной величине отрицательное значение систематической погрешности, если она такое значение имеет или наименьшие по абсолютной величине положительные значения, если они их принимают.

Профилактика погрешности — наиболее рациональный способ ее снижения и заключается в устранении влияния, например температуры (термостатированием и термоизоляцией), магнитных полей (магнитными экранами), вибраций и т. п. Сюда же относятся регулировка, ремонт и поверка СИ.

Исключение постоянных систематических погрешностей в процессе измерений осуществляют методом сравнения (замещения, противопоставления), компенсации по знаку (предусматривают два наблюдения, чтобы в результат каждого измерения систематическая погрешность входила с разным знаком), а исключение переменных и прогрессирующих — способами симметричных наблюдений или наблюдением четное число раз через полупериоды.

Лекция 8.

Техническое регулирование.

Основные положения и цели технического регулирования

В настоящее время, производство продукции на всех стадиях жизненного цикла должно регулироваться Законом РФ "О техническом регулировании". Этот документ предусматривает разработку технических регламентов, в которых прописываются обязательные требования к выпускаемой продукции, процессам её производства, эксплуатации, хранения и утилизации. С принятием закона с июля 2003 года в России начинается процесс создания чёткой системы технического регулирования, которая в первую очередь исключает дублирование множества технических документов, разрабатываемых различными ведомствами.

Целью разработки закона является гармонизация нашей системы отношений с международной, прежде всего европейской, что даёт возможность выхода отечественных товаров на мировой рынок. Устранение барьеров в торговле обеспечивает также равные условия для российских и зарубежных производителей на российском рынке.

Федеральный закон регулирует отношения, возникающие при:

разработке,

принятии,

применении,

исполнении

обязательных требований к

продукции,

процессам производства,

эксплуатации,

хранения,

перевозки,

реализации и

утилизации,

выполнению работ или оказанию услуг;

тоже самое осуществляется и на добровольной основе; кроме того, закон регулирует отношения при оценке соответствия; устанавливает права и обязанности участников.

Выполнение работ в определенной области оценки соответствия поручается определённому физическому или юридическому лицу, для чего предоставляется аккредитация - официальное признание органом по аккредитации компетентности физического или юридического лица.

Технические регламенты и безопасность.

Технический регламент - документ, который принят международным договором Российской Федерации, ратифицированным в порядке, установленном законодательством Российской Федерации, или федеральным законом, или указом Президента Российской Федерации, или постановлением Правительства Российской Федерации и устанавливает обязательные для применения и исполнения требования к объектам технического регулирования.

Технические регламенты принимаются исключительно в целях защиты жизни или здоровья граждан, имущества физических или юридических лиц, государственного или муниципального имущества; охраны окружающей среды, жизни или здоровья животных и растений; предупреждения действий, вводящих в заблуждение приобретателей.

Содержание и применение технических регламентов строго определено. Например, должны быть установлены минимально необходимые требования, безопасности в различных сферах, при этом учитывается степень риска причинения вреда. Регламент содержит описание продукции, которое должно содержать в себе необходимые подходы и правила идентификации, т.е. тождественности характеристик продукции её существенным признакам.

Требования содержат конкретные данные, определяемые международными соглашениями. Например, документом ЕС по изделию, определено, что краска для покраски поверхности не должна содержать перечисленные химические элементы, и приведены допустимые нормы их концентрации и т.п. При разработке технических регламентов в качестве основы могут быть использованы международные и национальные стандарты.

· Технические регламенты содержат правила и методы измерений, исследований, испытаний, а также правила отбора образцов необходимых для этих целей, с учётом специфики продукции.

· Обязательные технические требования к отдельным видам продукции, процессам производства, эксплуатации, хранения, перевозки, реализации и утилизации определяются совокупностью требований общих технических регламентов и специальных технических регламентов.

· Требования общего технического регламента обязательны для применения и соблюдения в отношении любых объектов технического регулирования.

· Требованиями специального технического регламента учитываются технологические и иные особенности отдельных видов продукции, процессов производства, эксплуатации и других объектов.

Таким образом, требования общего технического регламента принимаются, например, по вопросам безопасной эксплуатации и утилизации машин и оборудования; электромагнитной совместимости; а также пожарной, экологической, ядерной, радиационной и биологической безопасности.

Специальные технические регламенты устанавливают требования только к тем отдельным видам продукции, процессам производства минимально необходимый уровень, которых не обеспечивается общими регламентами.

Разработчиком проекта технического регламента может быть любое лицо, и проект регламента должен быть доступен для ознакомления всем заинтересованным лицам, государственным органам и производителям продукции, а также для публичного обсуждения.

Наиболее значимые технические регламенты при соблюдении ряда требований к их разработке принимаются в виде федеральных законов.

Контроль (надзор) за соблюдением требований технических регламентов заключается в проверке выполнения юридическим лицом или индивидуальным предпринимателем требований технических регламентов к продукции, процессам производства, эксплуатации, хранения, перевозки, реализации и утилизации и принятие мер по результатам проверки.

Юридическое лицо или индивидуальный предприниматель, аккредитованные в установленном порядке для выполнения работ по сертификации представляют орган по сертификации.

Прямое или косвенное определение соблюдения требований, предъявляемых к объекту, есть оценка соответствия. Подтверждение соответствия заключается в документальном удостоверении соответствия продукции, процессов производства и др. требованиям технических регламентов, положениям стандартов или условиям договоров.

Поскольку любое событие совершается с определённой вероятностью, вводится понятие рисккак вероятности причинения вреда жизни или здоровью граждан, имуществу физических или юридических лиц, государственному или муниципальному имуществу, окружающей среде, жизни или здоровью животных и растений с учетом тяжести этого вреда.

Понятие безопасность продукции, процессов производства, эксплуатации, хранения, перевозки, реализации и утилизации или просто безопасность соответствует состоянию, при котором отсутствует недопустимый риск, связанный с причинением вреда жизни или здоровью граждан, имуществу физических или юридических лиц, государственному или муниципальному имуществу, окружающей среде, животным, растениям.

Контроль за безопасностью продукции, осуществляемый в настоящее время нашими производителями непосредственно на производстве, для всей продукции, в том числе зарубежной, будет осуществляться, прежде всего, на рынке, как это делается в мире.

Свойства по безопасности устанавливаются государством, потому что рынок не будет заботиться о безопасности, т.к. это не выгодно рынку. Рынок заинтересован в получении прибыли. Логично предположить, что предприниматель не будет ставить очистные сооружения, он не будет проводить дополнительные исследования, чтобы доказать, что он выполнил параметры безопасности. Поэтому, государство вводит обязательные требования в интересах безопасности населения, устанавливая соответствующие технические регламенты.

Подтверждение соответствия.

Подтверждение соответствия осуществляется в целях удостоверения соответствия объектов технического регулирования техническим регламентам, стандартам, условиям договоров, а также содействия приобретателям в компетентном выборе продукции, работ и услуг.

Подтверждение соответствия должно способствовать повышению конкурентоспособности продукции, работ, услуг на российском и международном рынках, создания условий для обеспечения свободного перемещения товаров по территории Российской Федерации, а также для осуществления международного экономического, научно-технического сотрудничества и международной торговли.

Подтверждение соответствия может носить добровольный или обязательный характер.

· Обязательное подтверждение соответствия осуществляется в формах: принятия декларации о соответствии (декларирование соответствия) или обязательной сертификации.

· Добровольное подтверждение соответствия осуществляется в форме добровольной сертификации.

Ранее у нас в стране большинство наиболее значимых потребительских товаров, попадающих на рынок, должно было проходить обязательную сертификацию. Такой практики сегодня уже нет почти нигде в мире.

Лекция 9.

Сертификация и декларирование.

Обязательную сертификацию,то есть проверку на соблюдение установленных требований, в аккредитованных органах по сертификации и испытательных лабораториях должна проходить только продукция, которая может представлять опасность для жизнедеятельности.

Соответствие продукции требованиям технических регламентов подтверждается сертификатом соответствия, выдаваемым заявителю органом по сертификации. В процессе сертификации изготовитель сертифицирует свою продукцию в сертификационном центре, который проводит необходимые испытания и подтверждает соответствие продукции техническим условиям, а затем выдает сертификат соответствия.

Знак соответствия - обозначение, служащее для информирования приобретателей о соответствии объекта сертификации требованиям системы добровольной сертификации или национальному стандарту.

В настоящее время широко распространена система декларирования, когда сам производитель проводит все необходимые процедуры, которые также установлены в технических регламентах. Подписывая декларацию, производитель гарантирует, что его товар соответствует всем необходимым требованиям и тому, что написано в документации.

Декларация о соответствии- документ, удостоверяющий соответствие выпускаемой в обращение продукции требованиям технических регламентов.

Информирование приобретателей о соответствии выпускаемой в обращение продукции требованиям технических регламентов осуществляется специальным обозначением - знаком обращения на рынке.

Декларирование соответствия осуществляется по одной из следующих схем: принятие декларации о соответствии на основании собственных доказательств; принятие декларации о соответствии на основании собственных доказательств, доказательств, полученных с участием органа по сертификации или аккредитованной испытательной лаборатории или того и другого.

Декларирование осуществляется по заявлению о том, что изготовитель принимает личную ответственность за то, что все установленные технические требования выполнены. В этом случае к декларации прилагается так называемый технический файл, который содержит результаты исследований и испытаний, но проведенные уже самим изготовителем. Место проведения испытаний может быть любое или собственная лаборатория или другая лаборатория, это определяется самим изготовителем.

Форма и схемы обязательного подтверждения соответствия устанавливаются только техническим регламентом. В этом случае сертификация и декларирование существуют, как обязательные формы.

Перечни продукции, соответствие которой может быть подтверждено декларацией о соответствии, утверждаются постановлением правительства Российской Федерации. Декларация о соответствии имеет юридическую силу наравне с сертификатом.
К объектам сертификации относятся продукция, услуги, работы, системы качества, персонал, рабочие места и пр.

Таким образом, получается, что контроль качества продукции осуществляется не только на производстве, а главным образом на рынке. Производителю становится невыгодным изготовлять некачественную продукцию, т.к. его недобросовестность будет обнаружена потребителем, который может заявить об этом в надзорные государственные органы. В этом случае производитель не только теряет деньги в виде штрафа и товар, но и, что для него важнее, хорошую репутацию.

Сейчас происходит процесс гармонизации нашей системы технического регулирования с общемировой, поэтому перечень продукции, которая должна пройти сертификацию, и перечень товаров, подлежащих декларированию, постоянно пересматривается и переутверждается.

Таким образом, идет постоянный процесс перевода продукции из-под обязательной сертификации под декларирование и в будущем декларирование вероятнее всего максимально заменит обязательную сертификацию. Обязательная сертификация останется там, где этого требуют международные соглашения или это продиктовано общемировой практикой. Одновременно растет роль добровольной сертификации.

Добровольное подтверждение соответствия (добровольная сертификация)осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации. Добровольное подтверждение соответствия может осуществляться для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров.

Таким образом, сертификация может быть на обязательной и на добровольной основе, а декларирование только в обязательной форме. Декларирование в случае её добровольности приобретало бы характер рекламы, поэтому оно может быть только в обязательной форме.

Конкретная схема, которая используется для подтверждения соответствия - декларирование или сертификация прописывается техническим регламентом. Если изготовитель применяет на производстве сертифицированную систему качества, то он может использовать упрощенную схему сертификации своей продукции. Изготовитель, при постановке продукции на производство будет совершенно четко знать, что этот вид продукции идет под декларирование, а другой под сертификацию.

В техническом регламенте прописывается конкретная схема, которая должна использоваться для подтверждения соответствия: декларирование, сертификация или упрощённая схема сертификации, о которой говорилось выше.

Экономическая целесообразность новой формы технического регулирования очевидна - декларирование стоит достаточно дешево, так как, можно воспользоваться собственной испытательной лабораторией.

Упрощённая схема сертификации, например, подразумевает, что сертифицируется не только изделие, но и каждая его комплектующая, а затем уже готовое изделие. Это - экономически самая дорогая сертификация.

Какой вариант подтверждения соответствия выбрать, будет зависеть от вида и назначения продукции. Насколько продукция, на которую распространяется данный технический регламент, является важной с точки зрения безопасности.

Например, редуктор привода насоса жизнеобеспечения населённого пункта, в случае поломки не причинит существенного вреда здоровью и не исключает временную схему поддержки. Воздушное судно или судно, находящееся в плавании - другое дело, в этом случае риски ущерба велики. Необходимо применить самую дорогостоящую схему сертификации, когда сертифицируется все по отдельности от винта, обивочных материалов, стульев, столов, бытовых и функциональных предметов и т.д. до конструкции в целом.

Обязательное подтверждение соответствияосуществляетсяорганами сертификации, испытательными лабораториями и центрами.

В работах по сертификации участвует ряд федеральных органов исполнительной власти. Национальный орган по сертификации осуществляет координацию их деятельности в этом направлении. Координация, как правило, проводится в форме соглашения, в котором регламентируется выбор системы сертификации, объекта сертификации, аккредитующего органа и пр. Например, такими органами, занимающимися вопросами сертификации, являются: Госстрой России, Госкомсвязи России, Госпожарнадзор МВД России, Российский Морской Регистр, Российский Речной Регистр, Российский Авиарегистр и пр.

Для организации и координации работ в системах сертификации однородной продукции или группы услуг создаются центральные органы систем сертификации (ЦОС). Например, функции ЦОС в системе сертификации систем качества и производства выполняет Технический центр Регистра систем качества, действующий в структуре Национального органа по сертификации России.
Главным участником работ по сертификации является эксперт - лицо, аттестованное на право проведения одного или нескольких видов работ в области сертификации.

В каждом случае - необходим контроль. Поэтому определено, какие контрольные органы будут контролировать данный вид продукции на рынке. Правила испытаний продукции прописываются в техническом регламенте. Контрольный орган пользуется для проведения надзора правилами, являющимися общедоступными и общеизвестными, т.к. они определяются постановлениями Правительства. Никакими другими правилами пользоваться нельзя.

Экологическая сертификация - сертификация, относящаяся к оборудованию и технологическим процессам, связанным с загрязнением природной среды.

Экологическая сертификация дает потребителю гарантию безопасности продукции для его жизни, здоровья, имущества и среды обитания.

К объектам экологической сертификации можно отнести: источники загрязнения окружающей среды, продукцию природоохранного назначения, экологические информационные ресурсы, оборудование и технологии жизнеобеспечения.
Оборудование системы жизнеобеспечения населенного пункта следует отнести к объектам экологической сертификации.

Порядок проведения сертификации.

Сертификация - основной достоверный способ доказательства соответствия продукции (процесса, услуги) заданным требованиям.

Порядок проведения сертификации устанавливает последовательность действий, составляющих совокупную процедуру сертификации.

1. Подача заявки на сертификацию. Заявитель направляет заявку в соответствующий орган по сертификации. Орган по сертификации рассматривает заявку и в срок, установленный порядком сертификации однородной продукции, сообщает заявителю решение. В решении, в числе различных сведений, необходимых заявителю, предлагается перечень соответствующих аккредитованных организаций и испытательных лабораторий, которые могут выполнить указанный объем работ.

2. Отбор, идентификация образцов и их испытания. Образцы для испытаний отбирает, как правило, испытательная лаборатория или другая организация по ее поручению. В отдельных случаях этим занимается орган по сертификации. Протоколы испытаний представляются заявителю и в орган по сертификации, их хранение соответствует сроку действия сертификата.

3. Конструкторско-технологическая экспертиза нормативно-технической документации (НТД) на производство изделия. Проводится анализ правильности принятия решений, оценка работоспособности и других показателей назначения, в соответствии с требованиями технических условий (ТУ).

4. Метрологическая экспертиза.Проводится анализ состояния парка средств измерения и контроля, используемых в производственном цикле.

5. Оценка производства. В зависимости от выбранной схемы сертификации проводится анализ состояния производства, сертификация производства либо сертификация системы управления качеством. Метод оценки производства указывается в сертификате соответствия продукции.

6. Выдача сертификата соответствия. Протоколы испытаний, результаты оценки производства, другие документы о соответствии продукции, поступившие в орган по сертификации, подвергаются анализу для окончательного заключения о соответствии продукции заданным требованиям. По результатам оценки составляется заключение эксперта, на основании которого орган по сертификации принимает решение о выдаче сертификата соответствия.

Лекция 10.

Объекты стандартизации, ее цели, задачи и основные понятия.

В 1993г. был принят Закон РФ «О стандартизации», который определил меры государственной защиты интересов потребителей посредством разработки и применения нормативных документов по стандартизации.

Правовые основы стандартизации в РФ устанавливаетЗакон РФ «О техническом регулировании» от 27.12.2002 года №184-ФЗ. Он обязателен для всех государственных органов управления, а также предприятий и предпринимателей, общественных объединений. В нем отражены меры государственной защиты интересов потребителей посредством разработки и применения нормативных документов по стандартизации.

Стандартизация (в соответствии с законом «О техническом регулировании») – это деятельность по установлению правил и характеристик в целях их добровольного многократного использования, направленная на достижение упорядоченности в сферах производства и обращения продукции и повышение конкурентоспособности продукции, работ или услуг.

В развитом обществе стандартизация является одним из инструментов управления народным хозяйством. Она непосредственно влияет на повышений эффективности общественного производства, представляя собой научный метод оптимального упорядочения в масштабах государства номенклатуры и качества выпускаемой продукции.

Объекты стандартизации

Объектом стандартизации являются продукция, работа (процесс), услуга, подлежащие или подвергшиеся стандартизации, которые в равной степени относятся любому материалу, компоненту, оборудованию, системе, их совместимости, правилу, процедуре, функции, методу или деятельности.

При этом услуга как объект стандартизации охватывает как услуги населению, так и производственные услуги для предприятий и организаций.

Продукция производственно-технического назначения и товары народного потребления являются наиболее традиционными объектами стандартизации, на которые разработано наибольшее количество стандартов. Однако объектами стандартизации являются также типовые технологические процессы, формы и методы организации труда и производства, правила выполнения производственных и контрольных операций, правила транспортировки и хранения продукции и т.п.

В социальной жизни объектами стандартизации являются охрана труда и здоровья населения, охрана и улучшение природной среды обитания человека, рациональное использование природных ресурсов, средства информации и взаимопонимания людей и т.п.

Цели стандартизации:

• повышение уровня безопасности жизни и здоровья граждан, имущества физических и юридических лиц, государственного или муниципального имущества (далее – просто «имущества»), экологической безопасности, безопасности жизни и здоровья животных и растений (далее – «экологической безопасности») и содействия соблюдению требований технических регламентов;
• повышение уровня безопасности объектов с учетом риска возникновения чрезвычайных ситуаций природного и техногенного характера;
• обеспечение научно-технического прогресса;
• повышение конкурентоспособности продукции, работ, услуг;
• рациональное использование ресурсов;
• техническая и информационная совместимость;
• сопоставимость результатов исследований (испытаний) и измерений, технических и экономико-статистических данных;
• взаимозаменяемость продукции.

Основные задачи стандартизации:

• обеспечение взаимопонимания между разработчиками, изготовителями, продавцами и потребителями (заказчиками);
• установление оптимальных требований к номенклатуре и качеству продукции в интересах потребителя и государства, в том числе обеспечивающих ее безопасность для окружающей среды, жизни, здоровья и имущества;
• установление требований по совместимости (конструктивной, электрической, электромагнитной, информационной, программной и др.), а также взаимозаменяемости продукции;
• согласование и увязка показателей и характеристик продукции, ее элементов, комплектующих изделий, сырья и материалов;
• унификация на основе установления и применения параметрических и типоразмерных рядов, базовых конструкций, конструктивно-унифицированных блочно-модульных составных частей изделий; установление метрологических норм, правил, положений и требований;
• нормативно-техническое обеспечение контроля (испытаний, анализа, измерений), сертификации и оценки качества продукции;
• установление требований к технологическим процессам, в т.ч. для снижения материалоемкости, энергоемкости и трудоемкости, для обеспечения применения малоотходных технологий;
• создание и ведение систем классификации и кодирования технико-экономической информации;
• нормативное обеспечение межгосударственных и государственных социально-экономических и научно-технических программ (проектов) и инфраструктурных комплексов (транспорт, связь, оборона, охрана окружающей среды, контроль среды обитания, безопасность населения и т.д.);
• создание системы каталогизации для обеспечения потребителей информацией о номенклатуре и основных показателях продукции.4
• содействие выполнению законодательства РФ методами и средствами стандартизации.

Основные понятия стандартизации.

Нормативный документ – документ, устанавливающий правила, общие принципы или характеристики, касающиеся различных видов деятельности или их результатов.

Нормативными документами являются:

• стандарты,
• нормы,
• правила,
• своды правил,
• регламенты,
• рекомендации,
• другие документы, соответствующие данному определению.

Регламент – документ, содержащий обязательные правовые нормы и принятый органами власти.

Технических регламент – документ, который принят международным договором РФ, ратифицированным в установленном порядке, и устанавливает обязательные для применения и исполнения требования к объектам технического регулирования (продукции, в т.ч. зданиям, строениям и сооружениям, процессам производства, эксплуатации, хранения, перевозки, реализации и утилизации).

Стандарт – документ, в котором в целях добровольного многократного использования устанавливаются характеристики продукции, правила осуществления и характеристики процессов производства, эксплуатации, хранения, перевозки, реализации и утилизации, выполнения работ или оказания услуг. Стандарт также может содержать требования к терминологии, символике, упаковке, маркировке или этикеткам и правилам их нанесения.

Комплекс стандартов – совокупность взаимосвязанных стандартов, объединенных общей целевой направленностью и устанавливающих согласованные требования к взаимосвязанным объектам стандартизации.

Правила – документ в области стандартизации, метрологии, сертификации, аккредитации, устанавливающий обязательные для применения организационно-технические и (или) общетехнические положения, порядки (правила, процедуры), методы (способы, приемы) выполнения работ соответствующих направлений, а также обязательныетребования оформлению результатов этих работ.

Рекомендации - документ в области стандартизации, метрологии, сертификации, аккредитации, устанавливающий добровольные для применения организационно-технические и (или) общетехнические положения, порядки (правила, процедуры), методы (способы, приемы) выполнения работ соответствующих направлений, а также рекомендуемыетребования оформлению результатов этих работ.

Соответствие государственному стандарту (государственным стандартам) – соблюдение изготовителем всех установленных в государственном стандарте(государственных стандартах) требований к продукции.

Контроль (надзор) за соблюдением требований технических регламентов – проверка выполнения юридическим лицом или индивидуальным предпринимателем требований технических регламентов к продукции, процессам производства, эксплуатации, хранения, перевозки, реализации и утилизации и принятие мер по результатам проверки.

Безопасность – отсутствие недопустимого риска, связанного с возможностью нанесения ущерба.

Совместимость – пригодность продукции, процессов и услуг к совместному, не вызывающему нежелательных взаимодействий, использованию при заданных условиях для выполнения установленных требований.

Взаимозаменяемость – пригодность одного изделия, процесса, услуги для использования вместо другого изделия, процесса, услуги в целях выполнения одних и тех же требований.

Унификация – выбор оптимального числа разновидностей продукции, процессов и услуг, значения их параметров и размеров.

Лекция 11.

Государственная система стандартизации (ГСС) Российской Федерации. Органы и службы стандартизации.

Государственная система стандартизации (ГСС) Российской Федерации.

Стандартизацию следует рассматривать как практическую деятельность, как систему управления и как науку.

Стандартизация как практическая деятельность заключается в установлении нормативных документов по стандартизации и применению правил, норм и требований, обеспечивающих оптимальное решение повторяющихся задач в сферах общественного производства и социальной жизни.

Эта деятельность направлена на:

• комплексное нормативно-техническое обеспечение всестороннего совершенствования управления народным хозяйством;
• интенсификацию производства и повышение его эффективности;
• ускорение научно-технического прогресса;
• рациональное и экономное использование ресурсов.

Стандартизация как система управления практической деятельностью осуществляется в РФ на основе Государственной системы стандартизации (ГСС), являющейся системой планового управления практической деятельностью по стандартизации. Она опирается на комплекс нормативно-технических документов, устанавливающих взаимоувязанные требования по организации и методике выполнения практических работ по стандартизации.

Стандартизация как наука о методах и средствах стандартизации выявляет, обобщает и формулирует закономерности деятельности по стандартизации в целом и по ее отдельным направлениям.

Государственная система стандартизации (ГСС)устанавливает общие организационно-технические правила системы стандартизации в Российской Федерации.

Положения стандартов ГСС применяют государственные органы управления, субъекты хозяйственной деятельности, научно-технические, инженерные общества и другие общественные объединения, в том числе технические комитеты (ТК) по стандартизации.

ГСС изложена в следующих документах:

• ГОСТ Р 1.0-92. Государственная система стандартизации Российской Федерации. Основные положения;
• ГОСТ Р 1.2-92. Государственная система стандартизации Российской Федерации. Порядок разработки государственных стандартов;
• ГОСТ Р 1.4-93. Государственная система стандартизации Российской Федерации. Стандарты отраслей, стандарты предприятий, стандарты научно-технических обществ, инженерных обществ и других общественных объединений. Общие положения;
• ГОСТ Р 1.5-92. Государственная система стандартизации Российской Федерации. Общие требования к построению, изложению, оформлению и содержанию стандартов;
• ГОСТ Р 1.8-95. Государственная система стандартизации Российской Федерации. Порядок разработки и применения межгосударственных стандартов;
• ГОСТ Р 1.9-95. Государственная система стандартизации Российской Федерации. Порядок маркирования продукции и услуг знаком соответствия государственным стандартам;
• ГОСТ Р 1.10-93. Государственная система стандартизации Российской Федерации. Порядок разработки, принятия, регистрации правил и рекомендаций по стандартизации, метрологии, сертификации, аккредитации и информации о них;
• ИСО \МЭК 2. Общие термины и определения в области стандартизации и смежных видов деятельности;
• ПР 50-688-92. Временное типовое положение о техническом комитете по стандартизации;
• Р 50-605-79-93. Рекомендации по разработке положения о службе стандартизации предприятия;
• ПР 50-734-93. Порядок разработки общероссийских классификаторов технико-экономической и социальной информации;
• ПР 50-718-94. Правила заполнения и представления каталожных листов продукции;
• Р 50.1.004-95. Порядок подготовки в Госстандарте России межгосударственных стандартов для принятия в Российской Федерации;
• Положение об организации и осуществлении государственного контроля и надзора в области стандартизации, обеспечения единства измерений и обязательной сертификации. Утверждено Постановлением Правительства РФ от 16 мая 2003г. №287;
• Правила по стандартизации. Порядок проведения Государственным комитетом РФ по стандартизации и метрологии государственного контроля и надзора. Утверждены Постановлением Госстандарта России от 23 сентября 2002г. №91.

Органы и службы стандартизации.

Государственное управление стандартизацией в РФ осуществляет Государственный комитет РФ по стандартизации метрологии (Госстандарт России). Работы по стандартизации в области строительства организует Государственный комитет по жилищной и строительной политике (Госстрой России).

По закону «О техническом регулировании» Госстандарт России в области стандартизации решает следующие вопросы:

• утверждает национальные стандарты;
• принимает программу разработки национальных стандартов;
• организует экспертизу проектов национальных стандартов;
• обеспечивает соответствие национальной системы стандартизации интересам национальной экономики, состоянию материально-технической базы и научно-техническому прогрессу;
• осуществляет учет национальных стандартов, правил стандартизации, норм и рекомендаций в этой области и обеспечивает их доступность заинтересованным лицам;
• создает технические комитеты по стандартизации и координирует их деятельность;
• организует опубликование национальных стандартов и их распространение;
• участвует в соответствии с уставами международных организаций в разработке международных стандартов и обеспечивает учет интересов РФ при их принятии;
• утверждает изображение знака соответствия национальным стандартам;
• представляет РФ в международных организациях, осуществляющих деятельность в области стандартизации.

Для организации и осуществления работ по стандартизации определенных видов продукции и технологии или видов деятельности, а также проведения по указанным объектам работ по международной (региональной) стандартизации создают технические комитеты (ТК) по стандартизации.

К работе в ТК привлекаются на добровольной основе полномочные представители заинтересованных предприятий и организаций. К работе в ТК должны привлекаться ведущие ученые и специалисты. Технические комитеты создаются на базе предприятий (организаций), специализирующихся по определенным видам продукции и технологий или видам деятельности и обладающих в данной области наиболее высоким научно-техническим потенциалом, в том числе на базе организаций Госстандарта России или Госстроя России.

Госстандарт осуществляет свои функции непосредственно и через созданные им органы. К территориальным органам Госстандарта относятся центры стандартизации и метрологии (ЦСМ), которых на территории РФ более 100 (в основном в центрах экономических районов).

К российским службам стандартизации относятся технические комитеты по стандартизации и 20 научно-исследовательских институтов Госстандарта России. В число научно-исследовательских институтов входят, например, НИИ стандартизации (ВНИИстандарт) – головной институт в области Государственной системы стандартизации; ВНИИ сертификации продукции (ВНИИС) – головной институт в области сертификации продукции (услуг) и систем управления качеством продукции (услуг); ВНИИ по нормализации в машиностроении (ВНИИМАШ) - головной институт в области разработки научных основ унификации и агрегатирования в машиностроении и приборостроении; ВНИИ комплексной информации по стандартизации и качеству (ВНИИКИ) – головной институт в области разработки и дальнейшего развития Единой системы классификации и кодирования технико-экономической информации, стандартизации научно-технической терминологии.

Кроме упомянутых организаций, деятельность по стандартизации выполняется и другими федеральными органами. В частности, роль технических регламентов выполняют санитарные нормы и правила (СанНиП),вводимые Минздравом России; строительные нормы и правила (СНиП)Госстроя России, государственные образовательные стандартыМинистерства образования РФ и др.

Субъекты хозяйственной деятельности также организуют и проводят работы по стандартизации. Их подразделения (службы) стандартизации (конструкторско-технологические и научно-исследовательские отделы, лаборатории, бюро) выполняют научно-исследовательские, опытно-конструкторские и другие работы по стандартизации. Руководители предприятий несут ответственность за организацию и состояние выполняемых работ по стандартизации на этих предприятиях.

Лекция 12.

Нормативные документы по стандартизации.

Нормативные документы по стандартизации применяются государственными органами управления, субъектами хозяйственной деятельности на стадиях разработки, подготовки продукции к производству, ее изготовления, реализации (поставки, продажи), использовании (эксплуатации), хранения, транспортирования и утилизации, при выполнении работ и оказании услуг, при разработке технической документации (конструкторской, технологической, проектной), в том числе технических условий, каталожных листов на поставляемую продукцию (оказываемые услуги).

Таблица 1. Перечень нормативных документов по стандартизации, действующих в РФ.

Все действующие в РФ государственные, межгосударственные, региональные, национальные стандарты других стран вносятся в ежегодно переиздаваемый указатель «Государственные стандарты».

Разберем более подробно назначение и структуру различных видов нормативных документов по стандартизации.

Государственные стандарты.

Государственные стандарты (ГОСТ Р) разрабатываются на продукцию, работы и услуги, имеющие межотраслевое значение, и не должны противоречить законодательству Российской Федерации.

Государственные стандарты должны содержать:

• требования к продукции, работам и услугам по из безопасности для окружающей среды, жизни, здоровья и имущества, требования техники безопасности и производственной санитарии;
• требования по технической и информационной совместимости, а также взаимозаменяемости продукции;
• основные потребительские (эксплуатационные) характеристики продукции, методы их контроля, требования к упаковке, маркировке, транспортированию, хранению, применению и утилизации продукции;
• правила и нормы, обеспечивающие техническое и информационное единство при разработке, производстве, использовании (эксплуатации) продукции, выполнении работ и оказания услуг, в том числе правила обеспечения качества продукции, работ и услуг, сохранения и рационального использования всех видов ресурсов, термины и определения, условные обозначения, метрологические и другие общетехнические и организационно-технические правила и нормы.

В государственных стандартах содержатся как обязательные для выполнения требования к объекту стандартизации, так и рекомендательные.

К обязательным требованиям относятся все вышеперечисленные требования, а также иные требования, установленные законодательством Российской Федерации.

К требованиям безопасности в стандартах относят:

электробезопасность,

пожаробезопасность,

взрывобезопасность,

радиационную безопасность,

предельно допустимые концентрации (ПДК) химических и загрязняющих веществ,

безопасность при обслуживании машин и оборудования.

Нумерация государственных стандартов имеет определенную структуру, которую можно рассмотреть на следующих примерах:

ГОСТ Р 2.51 93

• первая цифра – обозначение комплекса стандартов (2 - код системы ЕСКД),
• вторая цифра (5 после точки) – обозначение классификационной группы,
• третья цифра (1) – порядковый регистрационный номер,
• две цифры в конце после пробела (93) – год утверждения стандарта.

В случае отсутствия в структуре обозначения стандарта классификационной группы порядковый регистрационный номер проставляется непосредственно после кода системы:

ГОСТ Р 1.5 92.

В обозначение стандартов на изделия, используемые только в атомной энергетике, добавляется буква А, проставляемая после двух последних цифр года утверждения стандарта.

Международные и региональные стандарты.

Международные и региональные стандарты (при условии присоединения к ним РФ), а также национальные стандарты других стран (при наличии соответствующих соглашений с этими странами) применяют на территории РФ в качестве государственных стандартов. При этом они представляют собой:

а) аутентичный текст на русском языке соответствующего документа;

б) аутентичный текст на русском языке соответствующего документа с дополнительными требованиями, отражающими специфику потребностей народного хозяйства.

Государственный стандарт, оформленный по варианту а) на основе международного или регионального стандарта (например, ИСО/МЭК 2593) и не содержащий дополнительных требований, обозначается как

ГОСТ Р ИСО/МЭК 2593-98.

Если в государственном стандарте имеются дополнительные требования по сравнению с международным (региональным) стандартом (вариант б)), то в скобках приводится обозначение международного стандарта, например

ГОСТ Р 51295-99 (ИСО 2965-97).

Региональные стандарты для России – это межгосударственные стандарты (ГОСТ) и стандарты бывшего Совета Экономической Взаимопомощи (СТ СЭВ). До сих пор в странах СНГ (в том числе и в РФ) применяются стандарты СЭВ, действующие в качестве межгосударственных.

Межгосударственные стандарты (ГОСТ) действуют, как региональные стандарты в странах СНГ.

Общероссийский классификатор технико-экономической информации.

Общероссийский классификатор технико-экономической информации состоит из следующих разделов:

1. Общероссийский классификатор предприятий и организаций (ОКПО).
2. Общероссийский классификатор органов государственной власти и управления (ОКОГУ).
3. Общероссийский классификатор экономических районов (ОКЭР).
4. Общероссийский классификатор видов экономической деятельности, продукции и услуг (ОКДП).
5. Общероссийский классификатор специальностей по образованию (ОКСО).
6. Общероссийский классификатор занятий (ОКЗ).
7. Общероссийский классификатор управленческой документации (ОКУД).
8. Общероссийский классификатор продукции (ОКП).
9. Общероссийский классификатор информации по социальной защите населения (ОКИСЗН).
10. Общероссийский классификатор услуг населению (ОКУН).
11. Общероссийский классификатор стандартов (ОКС).
12. Общероссийский классификатор профессий рабочих, должностей служащих и тарифных разрядов (ОКПДТР).
13. Общероссийский классификатор основных фондов (ОКОФ).
14. Общероссийский классификатор валют (ОКВ).
15. Общероссийский классификатор изделий и конструкторских документов машиностроения и приборостроения (классификатор ЕСКД).
16. Общероссийский классификатор единиц измерения (ОКЕИ).
17. Общероссийский классификатор специальностей высшей научной квалификации (ОКСВНК).

Общероссийский классификатор ОКП включает 98 классов промышленной и сельскохозяйственной продукции. В связи с тем, что в России выпускается более 200 миллионов наименований различной продукции, в производстве и распределении которой задействованы более 500 тысяч субъектов хозяйственной деятельности, планирование, учет и распределение продукции ведутся с использованием автоматической системы управления.

Одновременно с ОКП в России с 1991 года действует внешнеторговый классификатор - Торговая номенклатура внешнеэкономической деятельности (ТН ВЭД), которая является основой таможенного тарифа. Для увязки этих классификаторов используются переводные таблицы.

Составной частью ЕСКК ТЭСИ является каталогизация продукции. Она предусматривает составление перечней производимой, экспортируемой и импортируемой продукции с ее описанием (идентификацией). Источником информации для каталогизации являются каталожные листы (КЛ), представляемые в Центры метрологии и стандартизации при регистрации предприятием-изготовителем ТУ на продукцию.

Отраслевые стандарты.

Стандарты отраслей (ОСТ) не должны нарушать обязательные требования государственных стандартов, а также правила и нормы безопасности, установленные государственными надзорными органами по вопросам, отнесенным к их компетенции. Требования стандартов отраслей подлежат своевременному приведению в соответствие с достижениями науки, техники и технологии, а также требованиями государственных стандартов.

Стандарт отрасли применяют на территории Российской Федерации предприятия, подведомственные государственному органу управления, принявшему данный стандарт. Иные субъекты хозяйственной деятельности применяют стандарты отраслей на добровольной основе.

Требования стандартов отраслей к продукции, работам (процессам) и услугам подлежат обязательному соблюдению субъектами хозяйственной деятельности, если об этом указывается в технической документации изготовителя (поставщика) продукции, исполнителя работ и услуг в договоре.

Ответственность за соответствие требований стандартов отраслей обязательным требованиям государственных стандартов несут принявшие их государственные органы управления.

Пример условного обозначения отраслевого стандарта:

ОСТ 56 98 93

• первая пара цифр – условное обозначение отрасли (министерства, ведомства)

(56 – условное обозначение Федеральной службы лесного хозяйства),

• вторая пара цифр – регистрационный номер,
• последняя пара цифр – год утверждения стандарта.

Стандарты предприятий.

Пример условного обозначения стандарта предприятия:

СТП СПбГМТУ 05 98

• после обозначения стандарта идет аббревиатура предприятия,
• первые цифры – регистрационный номер стандарта,
• последние цифры – год утверждения стандарта.

Стандарты научно-технических, инженерных обществ.

Пример условного обозначения стандарта общества:

СТО РОО 1.01 95

• после обозначения стандарта идет аббревиатура общества,
• первые цифры – регистрационный номер стандарта,
• последние цифры – год утверждения стандарта.

Технические условия.

Пример условного обозначения технических условий:

ТУ 1115 017 38576343 93

• первая группа цифр – код группы продукции по ОКП,
• вторая группа цифр – регистрационный номер,
• третья группа цифр – код предприятия по ОКПО,
• последняя группа цифр – год утверждения.

Правила и Рекомендации.

Примеры условного обозначения правил и рекомендаций по межгосударственной стандартизации:

ПМГ 13-95,

РМГ 19-98

• первые две цифры – регистрационный номер,
• последние две цифры – год утверждения документа.

Лекция 13.

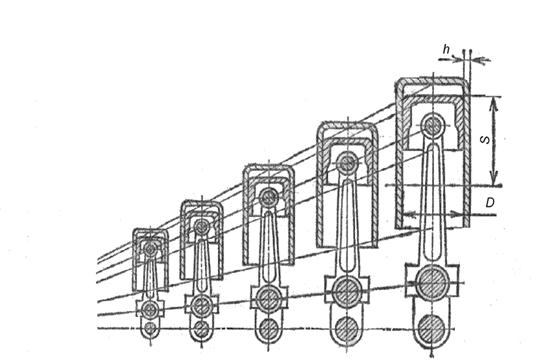

Формы стандартизации. Параметрические ряды.

Формы стандартизации.

Решение основных задач стандартизации может осуществляться в различных формах, которые, в конечном счёте, служат достижению общих целей повышения эффективности стандартизации.

Формы стандартизации:

· Симплификация - форма стандартизации, направленная на сокращение применяемых при разработке и производстве изделий числа типов комплектующих изделий, марок полуфабрикатов, материалов и т.п. Количество деталей и составных частей принимается технически и экономически целесообразным и достаточным для выпуска изделий с требуемыми показателями качества. Являясь простейшей формой и начальной стадией более сложных форм стандартизации, симплификация оказывается экономически выгодной, так как приводит к упрощению производства, облегчает материаль-но-техническое снабжение, складирование, отчетность.

· Типизация - это разновидность стандартизации, заключающаяся в разработке и установлении типовых решений (конструктивных, технологических, организационных и т. п.) на основе наиболее прогрессивных методов и режимов работы. Применительно к конструкциям типизация состоит в том, что некоторое конструктивное решение принимается за основное - базовое для нескольких одинаковых или близких по функциональному назначению изделий. Требуемая же номенклатура и варианты изделий строятся на основе базовой конструкции путем внесения в нее ряда второстепенных измене-ний и дополнений. Типизация развивается в направлениях стандартизации типовых технологических процессов; стандартизации типовых конструкций изделий; разработки нормативно - технических документов, устанавливающих типовые методики расчётов, испытаний и т.д.

· Унификация - рациональное уменьшение числа типов, видов и размеров объектов одинакового функционального назначения. Объектами унификации являются изделия, составные части, детали, комплектующие изделия, марки материалов и т. п. Систематизация и классификация являются основой унификации.

· Систематизация предметов, явлений или понятий преследует цель расположить их в определенном порядке и последовательности, образующей четкую систему, удобную для пользования. При систематизации необходимо учитывать взаимосвязь объектов. Наиболее простой формой систематизации является алфавитная система расположения объектов. Такую систему используют, например, в энциклопедических и политехнических справочниках, в библиографиях и т. п. Применяют также порядковую нумерацию систематизируемых объектов или расположение их в хронологической последовательности. Примером такой систематизации является обозначение стандартов по порядку номеров, после которого в каждом стандарте указывается год его утверждения. Для систематизации параметров и размеров машин, их частей и деталей рекомендуются ряды предпочтительных чисел.

· Классификация - разновидность систематизации заключается в упорядочении путём расположения предметов, явлений или понятий по классам, подклассам и разрядам в зависимости от их общих признаков. Классификацию удобнее всего проводить, используя десятичную систему. На основе десятичной системы создан общероссийский классификатор продукции. Универсальная десятичная классификация (УДК) принята в качестве международной системы рубрикации индексами технической и гуманитарной литературы, Например: УДК 62 - техника; УДК 621- общее машиностроение и электроника; УДК 621.3 - электроника и т. п.

· Агрегатирование - метод создания новых машин, приборов и другого оборудования путем компоновки конечного изделия из ограниченного набора стандартных и унифицированных узлов и агрегатов, обладающих геометрической и функциональной взаимозаменяемостью.

Параметрические ряды

Производство новых видов изделий, например: машин, технологического оборудования, бытовых приборов и др. может привести к выпуску излишне большой номенклатуры изделий, сходных по назначению и незначительно отличающихся по конструкции и размерам. Рациональное сокращение числа типов и размеров изготовляемых изделий, унификация и агрегатирование комплектующих позволяет значительно снизить себестоимость продукции.

Снижение затрат достигается при одновременном повышении серийности, развитии специализации, межотраслевой и международной кооперации производства, что достигается разработкой стандартов на параметрические ряды однотипных изделий. Удовлетворение спроса рынка и обеспечение качества остаётся при этом главным условием. Любое изделие характеризуется параметрами, отражающими многообразие его свойства, при этом существует некоторый перечень параметров, который целесообразно стандартизовать. Номенклатура стандартизуемых параметров должна быть минимальной, но достаточной для оценки эксплуатационных характеристик данного типа изделий и его модификаций.

Анализируя параметры, выделяют главные и основные параметры изделий.

Главным называют параметр, который определяет важнейший эксплуатационный показатель изделия. Главный параметр не зависит от технических усовершенствований изделия и технологии изготовления, он определяет показатель прямого назначения изделия.

Например, главным параметром мостового крана является грузоподъемность. Главными параметрами токарного станка являются высота центров и расстояние между центрами передней и задней бабки, определяющих габаритные размеры обрабатываемых заготовок. Редуктор, характеризуется передаточным отношением, электродвигатель - мощностью, средства измерений - диапазоном измерения и т.д.

Главный параметр принимают за основу при построении параметрического ряда. Выбор главного параметра и определение диапазона значений этого параметра должны быть технически и экономически обоснованы, крайние числовые значения ряда выбирают с учетом текущей и перспективной потребности в данных изделиях, для чего проводятся маркетинговые исследования.

Основными называют параметры, которые определяют качество изделия как совокупности свойств и показателей, определяющих соответствие изделия своему назначению. Например, для металлорежущего оборудования за основные можно принять: точность обработки, мощность, число оборотов шпинделя, производительность.

Дляизмерительных приборовосновными параметрами являются: погрешность измерения, цена деления шкалы, измерительное усилие.

Параметрическим рядом является закономерно построенная в определенном диапазоне совокупность числовых значений главного параметра изделия одного функционального назначения и принципа действия. Главный параметр служит базой при определении числовых значений основных параметров, поскольку выражает самое важное эксплуатационное свойство.

Основные и главный параметры взаимосвязаны, поэтому иногда удобно выражать основные параметры через главный параметр. Например, главным параметром поршневого компрессора является диаметр цилиндра, а одним из основных - производительность, которые связаны между собой определенной зависимостью.

Параметрический ряд называют типоразмерным или просто размерным рядом, если его главный параметр относится к геометрическим размерам изделия. На базе типоразмерных параметрических рядов разрабатываются конструктивные ряды конкретных типов или моделей изделий одинаковой конструкции и одного функционального назначения.

Параметрические, типоразмерные и конструктивные ряды машин строятся исходя из пропорционального изменения их эксплуатационных показателей (мощности, производительности, тяговой силы и др.) с учётом теории подобия. В этом случае геометрические характеристики машин (рабочий объем, диаметр цилиндра, диаметр колеса у роторных машин и т. д.) являются производными от эксплуатационных показателей и в пределах ряда машин могут изменяться по закономерностям, отличным от закономерностей изменения эксплуатационных показателей.

Рис. 2.1. Конструктивный ряд поршневой машины

При построении параметрических, типоразмерных и конструктивных рядов машин целесообразно соблюдать механическое и термодинамическое подобие рабочего процесса, обеспечивающего равенство параметров тепловой и силовой напряженности машин в целом и их деталей. Такой подход приводит к геометрическому подобию. Например, для двигателей внутреннего сгорания действуют такие условия подобия: а) равенство среднего эффективного давления ре, зависящего от давления и температуры топливной смеси на всасывании; б) равенство средней скорости поршня vп = S n /30 ( S - ход поршня; n - частота вращения двигателя) или равенство произведения D*n , где D - диаметр цилиндра. На основании теории подобия можно перейти от тепловых и силовых параметров двигателя к его геометрическим параметрам. Тогда, главным параметром будет D (рис. 2.1), что даёт возможность создать ряд геометрически подобных двигателей с соотношением S / D = const , в которых будут соблюдаться, указанные термодинамический и механический критерии подобия рабочего процесса. При этом у всех геометрически подобных двигателей будут одинаковые коэффициенты полезного действия, расход топлива, тепловая и силовая напряженность и мощность. Градация толщины стенки цилиндра h и диаметра D в рядах будет одинаковой.

Стандарты на параметрические ряды предусматривают производство прогрессивных по своим характеристикам изделий. Такие ряды должны иметь свойства устанавливать внутритиповую и межтиповую унификацию и агрегатирование изделий, а также возможность создания различных модификаций изделий на основе агрегатирования. В большинстве случаев числовые значения параметров выбирают из рядов предпочтительных чисел, особенно при равномерной насыщенности ряда во всех его частях, пример такого ряда с небольшим округлением чисел представлен на рис. 2.2.

Рис. 2.2. Конструктивный ряд прессов

В машиностроении наибольшее распространение получил ряд предпочтительных чисел R10. Например, для продольно-шлифовальных станков наибольшая ширина В обрабатываемых изделий образует ряд R10, т.е. B равно: 200; 250; 320; 400; 500 630; 800; 1000; 1250; 1600; 2000; 2500; 3200 мм.

Ряд R10 установлен также для номинальных мощностей электрических машин. По ряду R10 приняты диаметры дисковых трехсторонних фрез, D равно: 50; 63; 80; 100 мм. В некоторых случаях применяют ряды R20 и R40, так например, для поршневых компрессоров с диаметром цилиндра 67,5мм номинальная производительность установлена по ряду R20/3.

Параметрические и типоразмерные ряды представляют собой ряды изделий, которые обеспечивают выполнение соответствующего их паспортным данным объема работ, с установленными техническими условиями показателями качества, при условии минимизации затрат и получения максимальной прибыли. Таким образом, достигается межотраслевая унификация.

Встречаются случаи, когда целесообразным является применение смешанных рядов, в которых увеличивается число членов ряда в диапазоне наибольшей частоты применения изделий. Таким образом, учитывается увеличенный спрос потребителей изделий, имеющих характеристики в конкретных диапазонах значений. Поэтому при разработке и постановке продукции на производство проводится маркетинг, с целью установлении плотности распределения применяемости изделий с различными значениями главных параметров. Например, в общем машиностроении около 90 % всех используемых модулей зубчатых колес находятся в пределах 1 - 6 мм. Максимальное значение применяемости приходится на колеса с модулем 2- 4 мм. С учётом применяемости стандарт предусматривает в ряду модулей наибольшее число градаций в диапазоне 2- 4 мм.

Наименьшее и наибольшее значения главного параметра, а также частоту ряда устанавливают после проведения технико-экономического обоснования, с учётом текущей потребности и будущего увеличения спроса. Кроме того, учитываются достижения науки и техники и возможные в связи с этим перспективы повышения качества данного вида изделий при одновременном снижении стоимости производства.

Лекция 14.

Комплексные системы стандартов.

В настоящее время глубокая кооперация, межотраслевые связи предприятий, а также необходимость гармонизации стандартов с международными обусловили необходимость создания комплексных систем межотраслевых стандартов. Эти системы объединяют в каждом комплексе несколько десятков прогрессивных стандартов, охватывающих все стадии жизненного цикла изделий: исследование и проектирование, подготовку производства, производство, эксплуатацию и ремонт. Рассмотрим некоторые из этих систем стандартов.

Единая система конструкторской документации (ЕСКД)

ЕСКД устанавливает для всех организаций страны единый порядок организации проектирования, единые правила выполнения и оформления чертежей и ведения чертежного хозяйства, что упрощает проектно-конструкторские работы, способствует повышению качества и уровня взаимозаменяемости изделий и облегчает чтение и понимание чертежей в разных организациях. ЕСКД дает возможность применять компьютерные технологии для проектирования и обработки технической документации. В стандартах ЕСКД сохранена преемственность с ранее действовавшими стандартами, а также обеспе-чена согласованность правил оформления чертежей и схем с рекомендациями ИСО и МЭК.

Комплекс стандартов ЕСКД разделяется на следующие группы:

· 0 - общие положения (ГОСТ 2.001 - ГОСТ 2.004);

· 1 - основные положения (ГОСТ 2.101 - ГОСТ 2.125);

· 2 - обозначение изделий и документов (ГОСТ 2.201);

· 3 - общие правила выполнения чертежей (ГОСТ 2.301 - ГОСТ 2.321);

· 4 - правила выполнения чертежей различных изделий (ГОСТ 2.401 - ГОСТ 2.428);

· 5 - правила учёта и обращения конструкторских документов (ГОСТ 2.501 - ГОСТ 2.503);

· 6 - правила выполнения эксплуатационной и ремонтной документации (ГОСТ 2.601 - 2.608);

· 7 - правила выполнения схем (ГОСТ 2.701 - ГОСТ 2.711, ГОСТ 2.721 - ГОСТ 2.770, ГОСТ 2.780 - ГОСТ 2.782 - ГОСТ 2.797);

· 8 - выполнение макетной документации (ГОСТ 2.801 - ГОСТ 2.804, ГОСТ 2.850 - ГОСТ 2.857);

· 9 - прочие.

При проектировании изделий различают следующие стадии: техническое предложение, эскизный проект, технический проект, рабочая документация.

· Техническое предложение представляет собой совокупность конструкторских документов, обосновывающих целесообразность разработки нового изделия, в т.ч. результаты маркетинга.

· Эскизный проект - совокупность конструкторских документов, содержащих принципиальные конструкторские решения, дающие общее представление об устройстве и принципе работы изделия, его параметры и габаритные размеры.

· Технический проект - совокупность конструкторских документов, которые должны содержать окончательные технические решения и исходные данные для разработки рабочей документации.

Основные направления развития ЕСКД связаны с применением компьютерных технологий 2D и 3D моделирования с использованием программ Solid Works, T-Flex, AutoCAD и т.п. Широкое применение находят системы автоматизации проектно-конструкторских работ (САПР) на базе систем расчёта деталей машин Quick Calc и приходящей ей на смену Win Machine. Применение при проектировании новых изделий информационных технологий, работа в интегрированной среде CAD-CAM, работа с 3-х мерными моделями деталей и сборочных единиц позволяет использовать большой объем информации. Результатом этой работы является возможность получения ассоциативных 2-мерных чертежей, составления технологии обработки деталей как на станках с ЧПУ, так и на простом оборудовании.

Единая система технологической документации (ЕСТД)

Технологическая документация, как и конструкторская, в значительной степени определяет трудоемкость, продолжительность подготовки производства и качество продукции. ЕСТД представляет собой комплекс государственных стандартов, устанавливающих взаимосвязанные правила разработки, оформления и обращения технологической документации. Основное назначение стандартов ЕСТД заключается в установлении единых правил оформления и обращения технологических документов в организациях и на предприятиях. Установленные в стандартах ЕСТД правила и положения по разработке, оформлению и обращению документации распространяются на все виды технологических документов.

Стандарты этой системы должны обеспечивать преемственность основных положений стандартов ЕСКД; они должны предусматривать возможность ее разработки, заполнения и обработки средствами информационных технологий. Документация должна базироваться на основе широкого применения типовых (групповых) технологических процессов (операций). Расширение области применения типовых технологических процессов резко сокращает объем работы технолога и объем разрабатываемой документации. Внедрение стандартов ЕСТД играет существенную роль в выборе единого технологического языка, применяемого промышленными организациями и предприятиями, что позволяет повысить уровень технологических разработок и заложить в технологические процессы высокие гарантии качества выпускаемой продукции и повышения производительности труда.Совместно с другими странами проводится работа по созданию системы технологических документов с использованием компьютерных технологий, что способствует расширению технических международных связей.

Весь комплекс стандартов ЕСТД разделяется на классификационные группы:

· 0 - общие положения (ГОСТ 3.1001);

· 1 - основополагающие стандарты (ГОСТ 3.1102 - ГОСТ3.1130);

· 2 - классификация и обозначение технологических документов (ГОСТ 3.1201);

· 3 - учет применяемости деталей и сборных единиц в изделиях;

· 4 - основное производство, формы технологических документов и правила их оформления (ГОСТ 3.1401- ГОСТ3.1409, ГОСТ 3.1412- ГОСТ 3.1428);

· 5 - основное производство, формы технологических документов и правила их оформления на испытания и контроль (ГОСТ 3.1502-3.1507);

· 6 - вспомогательное производство, формы технологических документов (ГОСТ3.1603);

· 7 - правила заполнения технологических документов (ГОСТ 3.1702 - ГОСТ 3.1707);

В условном обозначении стандарта после кода комплекса - цифры 3 с точкой стоит код производства, для которого разработан стандарт (например, 1 - для машиностроения и приборостроения).

Стандарты по безопасности жизнедеятельности

Система обеспечения безопасности жизнедеятельности представлена тремя комплексами стандартов:

· "Система стандартов безопасности труда (ССБТ)" с кодом 12;

· "Система стандартов в области охраны природы и улучшения использования природных ресурсов (ССОП)" с кодом 17;

· "Безопасность в чрезвычайных ситуациях (БЧС)" с кодом 22.

Система стандартов безопасности труда (ССБТ) выполняет важную социальную функцию по предупреждению аварий и несчастных случаев с целью обеспечения охраны здоровья людей на производстве и в быту. В рамках этой системы производятся взаимная увязка и систематизация всей существующей нормативной и нормативно-технической документации по безопасности труда, в том числе многочисленных норм и правил по технике безопасности производственной санитарии как федерального, так и отраслевого значения. ССБТ представляет собой многоуровневую систему взаимосвязанных стандартов, направленную на обеспечение безопасности труда.

Система ССБТ стандартизована ГОСТ 12.0.001-82 и состоит из следующих групп:

· 0 - организационно-методические стандарты;

· 1 - стандарты требований и норм по видам опасных и вредных производственных факторов;

· 2 - стандарты требований безопасности к производственному оборудованию;

· 3 - стандарты требований безопасности к производственным процессам;

· 4 - стандарты требований к средствам защиты работающих.

Требования стандартов CCБТ должны быть включены в отраслевые стандарты и стандарты предприятий и соответственно в во все виды конструкторской, технологической и проектной документации. Практические пункты реализованы виде инструкций по технике безопасности на предприятиях. Основные положения ССБТ содержатся в других комплексах стандартов, таких как: ЕСКД, ЕСТД, СРПП, ГСИ и др.

ССБТ является нормативной базой для проведения обязательной сертификации. Требования ССБТ максимально гармонизированы с аналогичными документами ИСО и МЭК. Подготовка стандартов по безопасности направлена на выявление параметров объектов стандартизации, оказывающих негативное воздействие на человека и окружающую среду. Устанавливаются также методы обеспечения безопасности по каждому из этих параметров.

Главной целью стандартизации в области безопасности является поиск защиты от различных видов опасностей. Так например, МЭК в сферу вопросов безопасности включила: опасность поражения электротоком, пожароопасность, вэрывоопасность, химическую опасность, биологическую опасность, опасность излучений оборудования от: звуковых, инфракрасных, радиочастотных, ультрафиолетовых, ионизирующих, радиационных источников и др.

Система стандартов в области охраны природы и улучшения использования природных ресурсов (ССОП) представляет собой совокупность взаимосвязанных стандартов, направленных на сохранение, восстановление и рациональное использование природных ресурсов (ССОП). Эта система направлена на обеспечение рационального взаимодействия деятельности человека с окружающей природной средой. Система предусматривает обеспечение, сохранение и восстановление природных богатств, рациональное использование природных ресурсов. ССОП направлена на предупреждение вредного влияния (прямого или косвенного) результатов деятельности человеческого общества на природу и здоровье самого человека. Система разработана в соответствии с действующим законодательством с учетом экологических, санитарно-гигиенических, технических и экономических требований.

Безопасностъ в чрезвычайных ситуациях (БЧС) представлена комплексом стандартов, основной целью которых является: повышение эффективности мероприятий по предупреждению и ликвидации чрезвычайных ситуаций (ЧС) на федеральном, региональном и местном уровнях; обеспечение безопасности населения и объектов народного хозяйства в природных, техногенных, биолого-социальных и военных ЧС; предотвращение или снижение ущерба в ЧС; эффективное использование и экономия материальных и трудовых ресурсов; проведение мероприятий по предупреждению и ликвидации ЧС.

Единая система программных документов (ЕСПД)

Система ЕСПД устанавливает правила разработки, оформления и обращения программ и программной документации. Единые требования к разработке, сопровождению, изготовлению и эксплуатации программ и программной документации обеспечивают: унификацию программных изделий для взаимного обмена программами и применения ранее разработанных программ в новых разработках; снижение трудоемкости и повышение эффективности разработки, сопровождения, изготовления и эксплуатации программных изделий; автоматизацию изготовления и хранения программной документации.

В состав ЕСПД входят следующие классификационные группы:

· 0 - общие положения;

· 1 - основополагающие стандарты; 2 - правила выполнения документации разработки;

· 2 - правила выполнения документации изготовления;

· 3 - правила выполнения документации сопровождения;

· 4 - правила выполнения эксплуатационной документации;

· 5 - правила обращения программной документации;

· 7,8 - резервные группы;

· 9 - прочие стандарты.

Развитию системы ЕСПД способствует интенсивное развитие информационных технологий, например CALS-технологий. Стандартизацией в области CALS-технологий занимаются многие организации, в том числе ИСО, принявшей международные стандарты ИСО 10303, ИСО 13584 и др. В настоящее время CALS-технологии применяют передовые предприятия России. Современная аббревиатура CALS имеет трактовку: Continuous Acquisition and Life cycle Support - непрерывная информационная поддержка жизненного цикла (ЖЦ) продукта. CALS-технологии направлены на обеспечение глобальной бизнес-стратегии перехода на безбумажную электронную технологию. Такая технология повышает эффективность бизнес-процессов, выполняемых в ходе ЖЦ продукта за счет информационной интеграции и совместного использования информации на всех стадиях ЖЦ.

В настоящее время во многих странах, в том числе и в России, действуют национальные организации, координирующие вопросы развития CALS-технологий. Предметом CALS являются технологии совместного использования и информации (информационной интеграции) в процессах, выполняемых в ходе ЖЦ продукта. В основе CALS лежит комплекс единых информационных моделей, стандартизация способов доступа к информации. Важным является регулирование правовых отношений в области корректной интерпретации информации, обеспечения безопасности информации, а также юридические вопросы совместного использования информации, в частности в вопросах защиты интеллектуальной собственности.

Информационная интеграция базируется на применении интегрированных моделей продукта, ЖЦ продукта и выполняемых в его ходе бизнес-процессов, а также производственной и эксплуатационной среды. Системная архитектура базовых информационных моделей является основой, на которой строятся автоматизированные системы управления различного уровня. Одна и та же модель ЖЦ и бизнес-процессов позволяет решать задачи анализа эффективности бизнес-процессов и обеспечения качества продукции. Интегрированная модель продукта обеспечивает обмен конструкторскими данными между проектировщиком и производителем.

Применение совместно используемых информационных моделей, являющихся единым источником информации и стандартизованных методов доступа к данным является основой эффективной информационной кооперации всех участников ЖЦ. Повышение эффективности организационной структуры, поддерживающей одну или несколько стадий ЖЦ продукта, достигается путём моделирования жизненного цикла продукта и выполняемых бизнес-процессов и дальнейшего анализа функционирования этой модели. Цель анализа - выявление существующего взаимодействия между составными частями и оценка оптимальности этого взаимодействия. Для этого с использованием CALS-технологий разрабатываются функциональные модели, содержащие детальное описание действующих процессов в их взаимосвязи. Формат описания определён стандартами функционального моделирования IDEF/0 и ISO 10303 AP208.

Функциональная модель является детальным описанием выполняемых процессов, и позволяет решать задачи, связанные с оптимизацией, оценкой и распределения затрат, а также оценкой функциональной производительности, загрузки и сбалансированности составных частей. Таким образом, решаются вопросы анализа и реинжиниринга бизнес-процессов - Business Process Reengineering (BPR). CALS может, рассматривается как стратегия выживания в рыночной среде, позволяющая: расширить области деятельности предприятий (рынки сбыта) за счет кооперации с другими предприятиями, обеспечиваемой стандартизацией представления информации на разных стадиях и этапах жизненного цикла.
