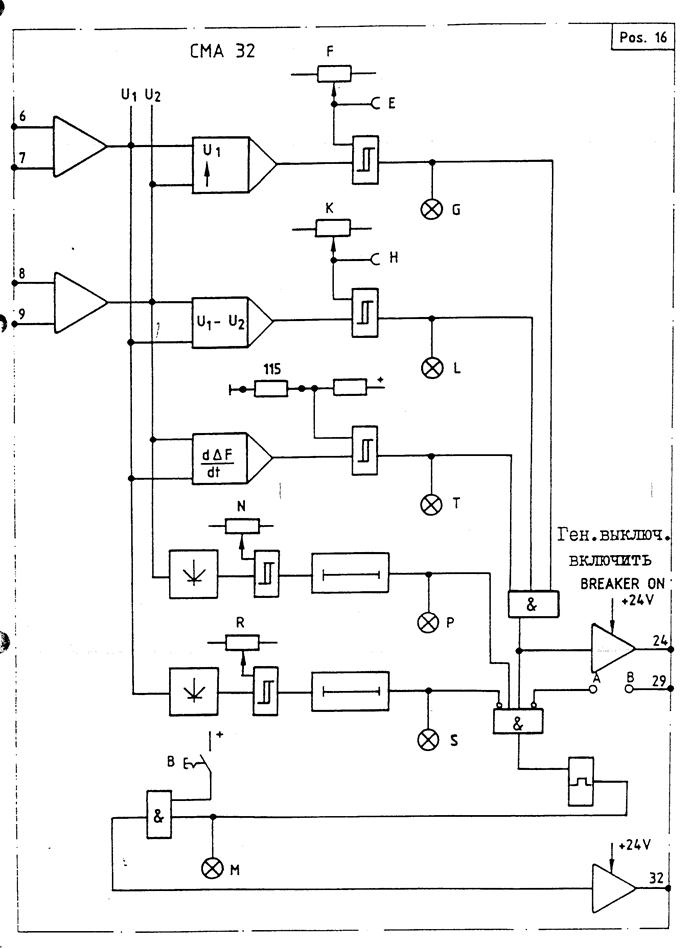

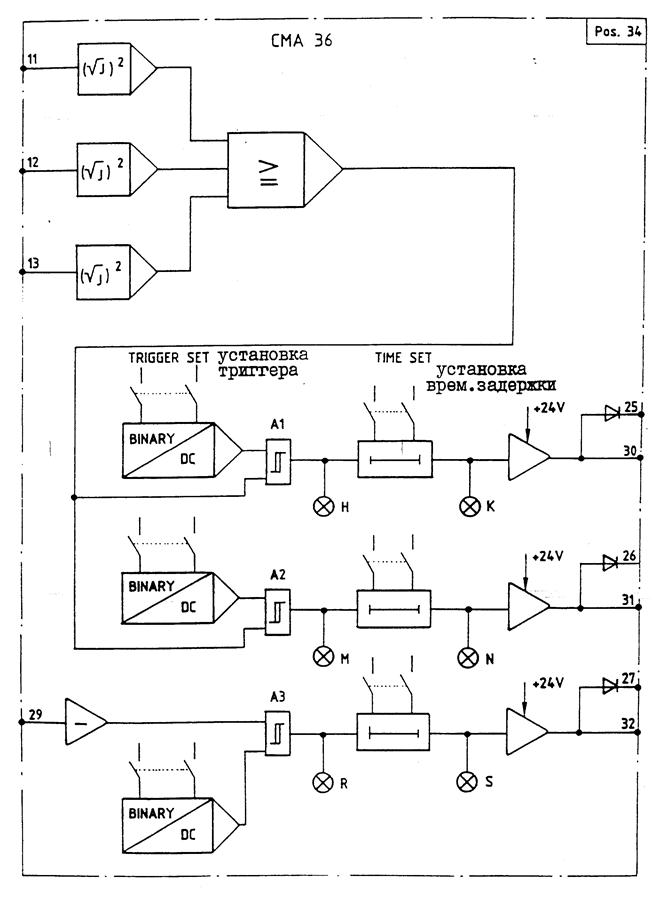

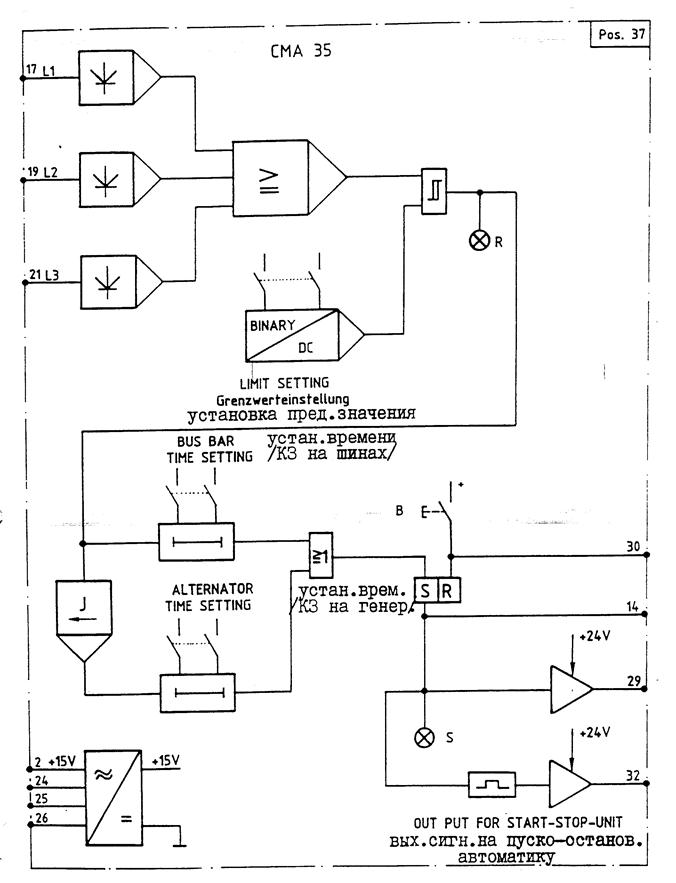

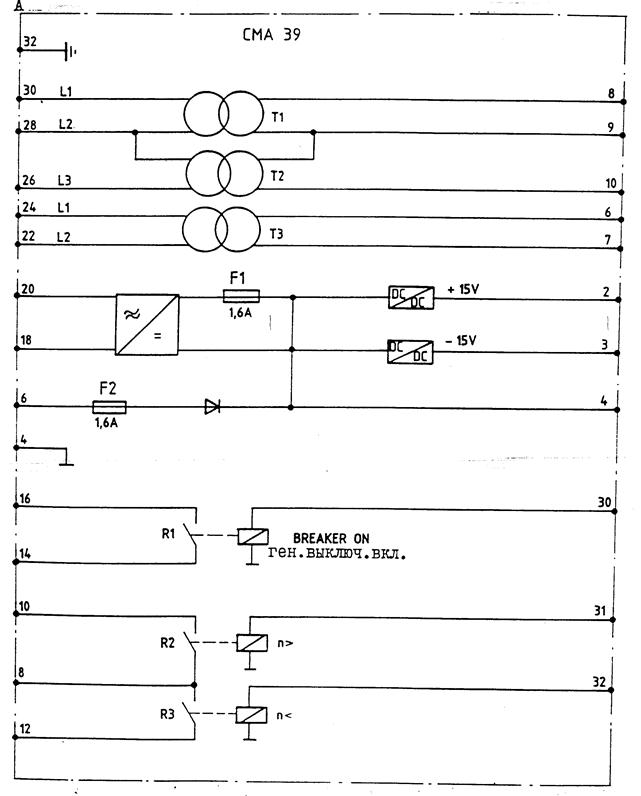

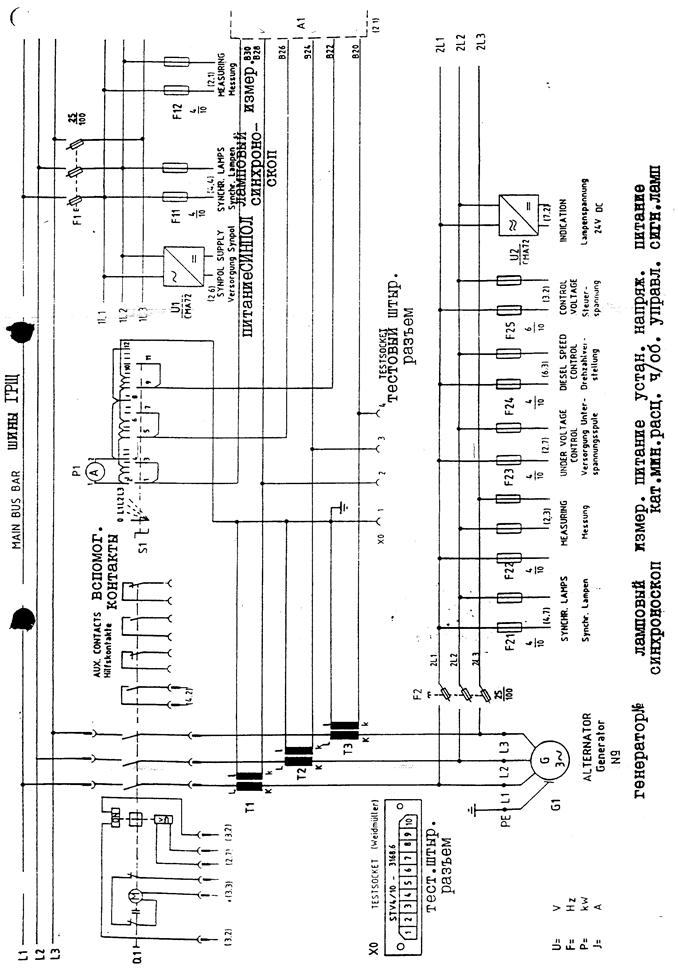

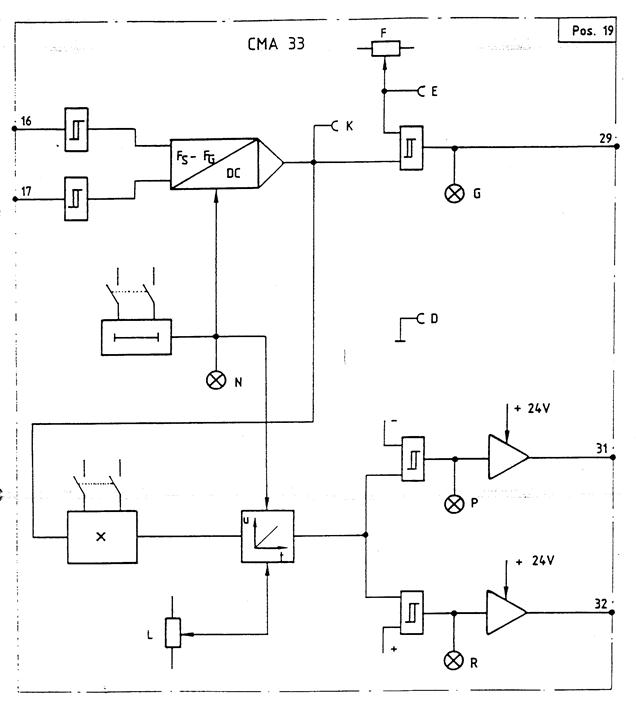

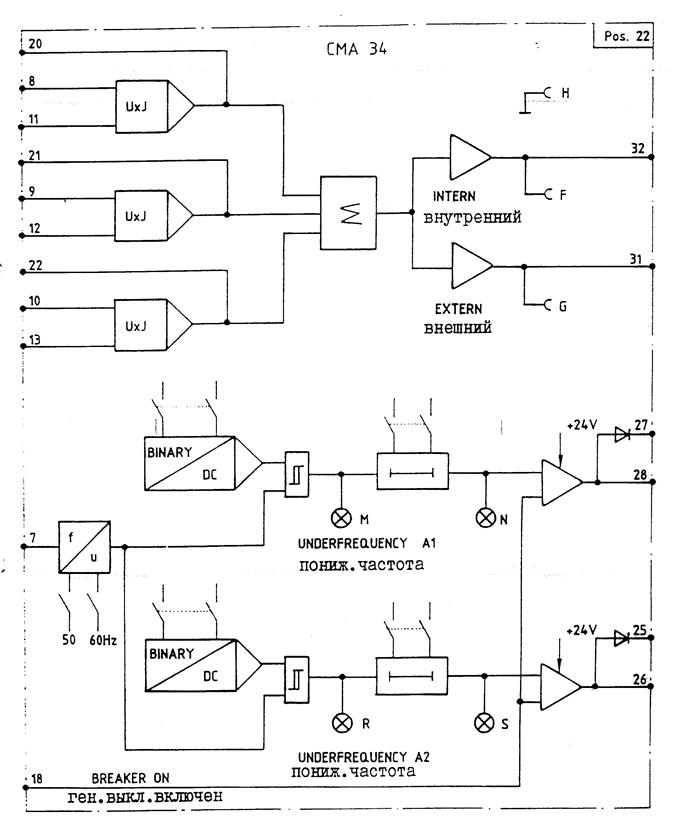

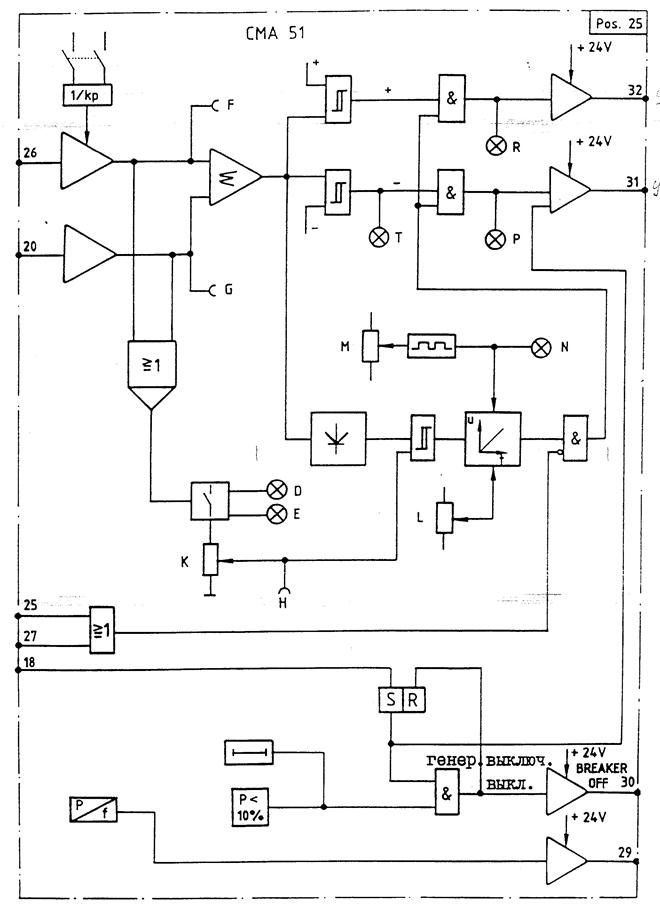

Через контакт 6 карты, сетевое напряжение подается на фильтр и далее на формирователь прямоугольных импульсов. С выхода формирователя снимаются импульсы прямоугольной формы с частотой сетевого напряжения. Эта частота сравнивается с частотой, вырабатываемой кварцевым резонатором (установленное значение), а разность формируется в виде аналогового сигнала 0 – 10B, соответствующего диапазону частот 40 - 60Гц или 50 - 70Гц. На карте предусмотрен переключатель для выбора номинальной частоты: 50 или 60Гц. Сигнал, пропорциональный частоте, может быть измерен на гнезде F, ачерез контакт 22 карты, может производиться дистанционный контроль этого сигнала.
Регулятор частоты может работать по статической или астатической характеристике. Предварительно необходимо произвести настройку трехпозиционного регулятора на необходимую величину астатизма. Выходные управляющие импульсы трехпозиционного регулятора можно проконтролировать по светодиодам Р и R .
Элементы фронтальной планки
В - светодиод индикации работы выхода частотнопеременного сигнала;
С - гнездо «Стабильное напряжение +10B»;
D - потенциометр настройки частоты холостого хода;
Е - гнездо контроля сигнала, пропорционального частоте холостого хода;
F- гнездо контроля сигнала, пропорционального действующему значению частоты;
G - гнездо контроля относительного значения суммарной нагрузки;
Н - гнездо контроля порога срабатывания регулятора;
К - потенциометр настройки порога срабатывания регулятора;
