Маркировка полупроводниковых диодов.

Обращенные диоды.

Генератор гармонических колебаний на туннельном диоде.

Туннельный и обращенный диоды.

Cтабисторы.

Стабистор предназначен для стабилизации напряжения и представляет собой диод, смещённый в прямом напряжении.

Остальные параметры стабисторов аналогичны параметрам стабилитронов. Стабисторы имеют U_{ст ном}>3,2В. Стабисторы используются для получения стабируемых напряжений <3,2В.

На границе сильнолегированных p-n областей имеет место туннельный эффект. Он проявляется в том, что на прямой ветви ВАХ диода появляется участок с отрицательным сопротивлением. Обратная ветвь такого диода практически отсутствует, то есть при малых обратных напряжениях начинается туннельный пробой, а отсюда резкое возрастание обратного тока.

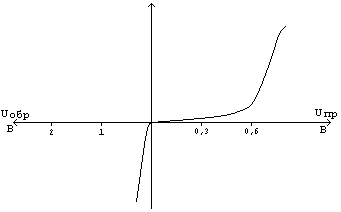

(рис.1) (рис. 2)

На (рис.1) ВАХ обычного диода, а на (рис.2) – ВАХ диода с концентрацией примесей 10²¹.

Участок с отрицательным сопротивлением позволяет использовать туннельные диоды для усиления и генерации электрических сигналов.

R₁, R₂ – резистивный делитель, задающий рабочую точку на участке с отрицательным сопротивлением.

L_k, C_k – колебательный контур.

С_бл - емкость блокировочная, по переменной составляющей она подключает туннельный диод параллельно к колебательному контуру.

Туннельный диод, включен параллельно колебательному контуру и обладает отрицательным сопротивлением, это сопротивление компенсирует положительное сопротивление потерь контура, в результате чего сопротивление потерь контура обращается в ноль, а колебания получаются гармоническими, незатухающими.

Обращенные диоды являются разновидностью туннельных. В них концентрация (N) примеси несколько меньше, чем в туннельных. За счет этого отсутствует участок с отрицательным сопротивлением.

Обратная ветвь таких диодов является проводящей электрический ток за счет туннельного пробоя. Обращенные диоды применяются для выпрямления переменных сигналов небольшой амплитуды до 0,3в.

ВАХ:

Маркировка состоит из шести элементов:
