Общие правила нанесения размеров на чертежах

Стандарт (ГОСТ 2.307-68) устанавливает правила нанесения размеров на чертежах.

Линейные размеры на чертежах проставляются в миллиметрах без обозначения единиц измерения (мм). При других единицах измерения (сантиметрах, метрах) размерные числа записываются с обозначением единиц измерения (см, mi). Угловые размеры указывают в градусах, минутах, секундах с обозначением единиц измерения. Общее количество размеров на чертежах должно быть минимальным, но достаточным для изготовления и контроля изделия.

Существуют строго определенные правила нанесения размеров. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии — перпендикулярно размерным (рис. 34, б). Выносные линии выходят за размерные на 1-3 мм. Расстояние от размерной линии до контура изображения должно быть не менее 10 мм, а расстояние между двумя близлежащими размерными линиями — не менее 7 мм.

На концах размерных линий наносят стрелки. Форма и размеры стрелки показаны на рис. 34, а. Величина стрелок должна быть одинаковой на всем чертеже. Стрелки при недостатке места могут заменяться засечками или точками (рис. 35, б, в). Допускается проставлять размеры так, как показано на рис. 34, г.

Размерные числа наносят над размерной линией ближе к середине (рис. 36).

При нанесении нескольких параллельных или концентрических размерных линий размерные числа над ними располагают в шахматном порядке (рис. 37).

Рис. 36 Рис. 37

Рис. 38

На чертежах необходимо избегать пересечения размерных и выносных линий. Если для нанесения размерного числа недостаточно места над размерной линией, то размеры проставляются так, как показано на рис. 38.

В местах нанесения размерного числа осевые, центровые линии и линии штриховки прерывают (рис. 39, а, б).

При нанесении размеров дуг перед размерным числом помещают знак радиуса — R. Высота знака радиуса и размерного числа должна быть одинаковой (рис. 46, а). При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой (рис. 40, б). При большой величине радиуса центр разрешается приближать к дуге. В таких случаях размерную линию показывают с изломом (рис. 40, в).

При нанесении размеров окружностей перед размерным числом ставят знак диаметра — Ø (рис. 41). При недостатке места на чертеже размеры диаметра проставляют так, как показано на рис. 41, б.

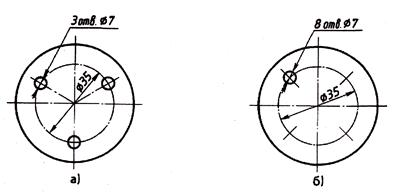

Размеры нескольких одинаковых элементов изделия наносят один раз с указанием их количества на полке-выноске, рис. 42.

Размеры квадрата или квадратного отверстия наносятся, как показано на рис. 43.

Толщина плоской детали обозначается буквой S с последующим указанием размерного числа (рис. 44).

Длина изделия обозначается малой буквой латинского алфавита — l (рис. 45).

Нанесение размеров фаски — скошенной кромки стержня, бруска, отверстия — осуществляется либо простановкой двух линейных размеров (рис. 46, б), либо линейным и угловым размерами (рис. 46, в, г).

Если на чертеже встречается несколько одинаковых фасок, то размер наносят один раз так, как показано на рис. 46, в. Эта надпись означает, что снято две фаски размером 2 мм под углом 45°.

На чертежах необходимо проставлять габаритные размеры.

Габаритными размерами называют размеры, определяющие предельные величины внешних очертаний изделий. К габаритным размерам относятся размеры длины, ширины, высоты изделия.

Габаритные размеры всегда больше других, поэтому их на чертеже располагают дальше от изображения, чем остальные.

На чертежах иногда наносят справочные размеры. Размеры, нанесенные на чертеже, но не подвергающиеся контролю, называют справочными. На чертеже они отмечаются знаком * (рис. 47). На месте расположения технических требований (над основной надписью) делают запись: * — размер для справок.

Рис. 47
