Любая линия чертежа выполняется строго по ГОСТ 2.303-68. Стандарт устанавливает девять типов линий различной толщины и начертания.

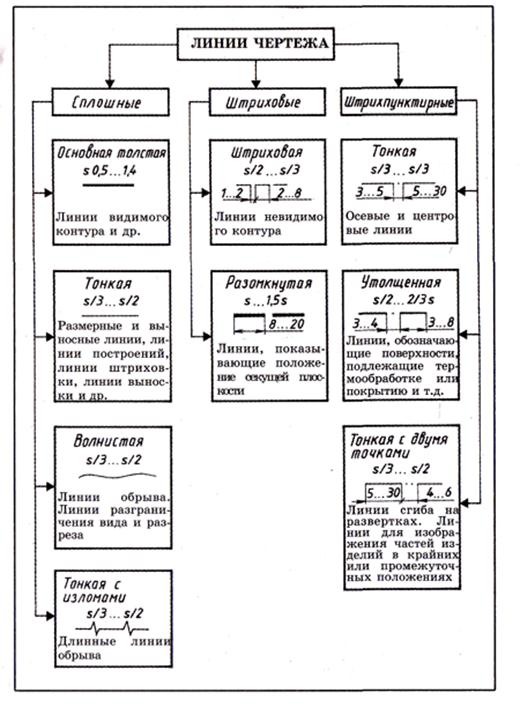

Толщина основной линии обозначается S. Толщина других линий выбирается в зависимости от S. Каждая линия имеет свое назначение и начертание. На рис. 27 приведены основные сведения о линиях чертежа. Почти все типы линий на чертеже выполняются с использованием чертежных инструментов.
1. Сплошная толстая основная — применяется для выполнения линий видимого контура, линий контура сечений. Этой линией вы будете обводить внутреннюю рамку чертежа, графы основной надписи. Толщина сплошной основной линии (S) выбирается в пределах от 0,5 до 1,4 мм.
2. Сплошная тонкая линия предназначается для нанесения размерных и выносных линий, нанесения штриховки, проведения полок линий-выносок, для изображения воображаемых линий перехода одной поверхности в другую. Толщина линии выбирается от S/3 до S/2.
3. Сплошная волнистая линия применяется для изображения линии обрыва, разграничения вида и разреза. Толщина линии от S/3 до S/2. Этот тип линии выполняется от руки.
4. Сплошная тонкая с изломом. Этой линией изображают длинные линии обрыва. Толщина линии от S/3 до S/2.
5. Штриховая линия используется для изображения линий невидимого контура, невидимых линий перехода. Длину штриха выбирают от 2 до 8 мм, расстояние между штрихами от 1 до 2 мм. Толщина линии от S/3 до S/2.
6. Разомкнутая линия предназначается для изображения места секущей плоскости при построении сечений и разрезов. Толщина линии от S до 1,5 S.
7. Штрихпунктирная тонкая линия применяется для изображения осевых и центровых линий. Длина штриха выбирается от 5 до 30 мм, расстояние между штрихами от 3 до 5 мм. Штрихи чередуются с точками. Толщина линии от S/3 до S/2.
8. При изображении окружности штрихи штрихпунктирной линии должны пересекаться в центре окружности, и поэтому линию называют штрихпунктирная центровая, подчеркивая тем самым ее назначение (рис. 28).
9. Штрихпунктирная (осевая и центровая) линия должна выступать за контуры изображения предметов на 3-5 мм (рис. 28, а). Если необходимо задать центр окружности для отверстия диаметром менее 12 мм, то центровые линии выполняют одним штрихом (рис. 28, б). На рисунке 31 показано нанесение осевых и центровых линий.
10. Штрихпунктирная утолщенная линия применяется для изображения поверхности, подлежащей термообработке или покрытию (в школьном курсе не используется).
11. Штрихпунктирная тонкая линия с двумя точками применяется для изображения линий сгиба на развертках, для изображения частей изделий в крайних или промежуточных положениях. Длина штриха от 5 до 30 мм, расстояние между штрихами от 4 до 6 мм. Толщина линии от S/3 до S/2.
