Организация рабочего места при выполнении графических работ

Правильная организация рабочего места позволяет ускорить трудоемкий процесс выполнения чертежей. Научитесь в определенном порядке располагать все необходимое для работы.

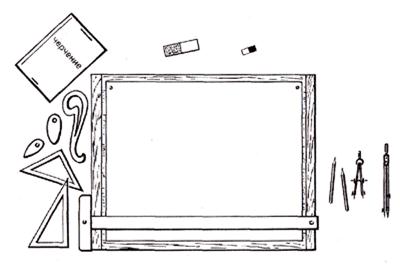

Чертежную доску с прикрепленным к ней листом бумаги или рабочую тетрадь положите перед собой. Справа от доски (тетради) разместите карандаши, ручку, циркуль, ластик. Слева от доски (тетради) положите линейки, угольники, лекала, трафарет, а над ними — учебник. Перед доской (тетрадью) рекомендуется размещать карточки-задания, детали, модели, оселок с наждачной бумагой (рис. 19).

Рис. 19

Бережно и аккуратно относитесь к чертежным инструментам и принадлежностям:

— берегите их от падения и ударов, что приводит инструмент в негодность (линейки раскалываются, их рабочие кромки деформируются, иглы циркулей гнутся, грифели ломаются);

— после работы почистите линейки ластиком.

1. Как называется циркуль, изображенный на рис. 20?

2. На рис. 21 найдите изображение ножек циркуля, правильно подготовленного к работе.

3. Какой из карандашей, изображенных на рис. 22, заточен правильно и почему?

Рис. 20 Рис. 21 Рис. 22

Широкое внедрение компьютеризации в условиях научно-технического прогресса обеспечивает рост производительности труда в различных областях общественного производства. Главное внимание при этом обращается на те области, где рост производительности труда до применения ЭВМ проходил крайне медленно. Это, в первую очередь, области, связанные с приложением умственного труда человека, т.е. управление производством, проектирование и исследование объектов и процессов. Если производительность труда в сфере производства с начала века возросла в сотни раз, то в области проектирования только в 1.5 - 2 раза. Это обусловливает большие сроки проектирования новых объектов, что не отвечает потребностям развития экономики.

Очевидность того факта, что развитие новой техники в современных условиях замедляется не столько отсутствием научных достижений и инженерных идей, сколько сроками и не всегда удовлетворительным качеством их реализации при конструкторско-технологической разработке, ни у кого не вызывает сомнения. Одним из направлений решения этой проблемы является создание и развитие систем автоматизированного проектирования (САПР)
