Об истории возникновения графических способов изображений и чертежа

В технике используется множество способов, с помощью которых получают различные графические изображения. Наиболее употребимые из них создавались и совершенствовались в течение многих веков.

К сожалению, история сохранила не много исторических документов, по которым возможно проследить эволюцию графических способов отображения информации. Однако совершенно очевидно, что их основы закладывались в глубокой древности.

Рассматривая историю развития изображений, принятых в технике, следует обратиться к истокам — первобытным рисункам и древним пиктограммам. Именно в них берет свое начало, зарождается и формируется графический язык, основой которого являются способы изображений. Из истории вы знаете, что рисунок появился как средство общения между людьми задолго до создания письменности. В дальнейшем на его основе развивалось рисунчатое письмо. В древности многие народы любую информацию (донесения о боевых походах, сообщения делового и политического характера, охотничьи сообщения, магические заклинания, любовные послания) передавали с помощью рисунков. На рис. 2а изображено иероглифическое письмо, выполненное с помощью символов — иероглифов. Расшифровка некоторых иероглифов приведена на рис. 2б. Древние иероглифы, как правило, представляют собой контурные рисунки. Именно эта особенность изображения «роднит» его с контурными изображениями чертежа.

Сохранившиеся наскальные рисунки свидетельствуют о зарождении картографического способа передачи информации, который совершенствовался в течение многих веков.

Одной из древнейших карт (за 2500 лет до н.э.) считается так называемый вавилонский чертеж, выполненный на глиняной табличке.

Рисунки, планы, чертежи эпохи средневековья не указывают на какое-либо заметное развитие существовавших способов изображений. Однако есть основания утверждать, что в этот период зарождался архитектурный чертеж.

В эпоху Возрождения открывались законы перспективы, закладывались практические основы отображения технической информации новыми графическими способами. Великим Леонардо да Винчи (1452-1519) в наследство потомкам были оставлены графические изображения летательного аппарата, метательных машин. Они были выполнены особым способом, который его современники называли «конической перспективой». Этот способ не потерял своей актуальности по сей день. В настоящее время он называется «линейной перспективой» и используется в архитектуре, рисунке, живописи, дизайне.

Несмотря на то, что рисунок не дает полного представления о внутреннем устройстве и действительных размерах изображаемого объекта, долгое время им пользовались как основным техническим документом, с помощью которого строили различные сооружения. Так, например, знаменитый своей архитектурой Софийский собор в Киеве (XI в.) был воздвигнут по рисункам. В Древней Руси по рисункам были построены новгородские и московские храмы и многие другие замечательные памятники старины.

Со временем перспективные рисунки трансформировались в особый вид графического изображения — технические рисунки.

Развитие способов изображений на Руси шло самобытным путем. На миниатюрах XIV-XV вв. мы можем увидеть изображения, которые напоминают современные аксонометрические изображения и технические рисунки, используемые в настоящее время в технической графике (рис. 3).

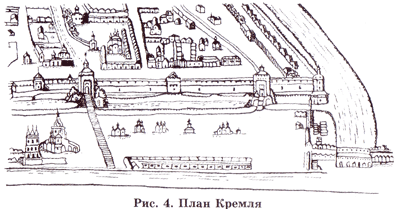

Чертежи на Руси изготавливались «чертежщиками» (чертежниками), упоминание о которых можно найти в «Пушкарском приказе» Ивана IV. Другие изображения — чертежи-рисунки, представляли собой вид на сооружение «с высоты птичьего полета» и широко использовались русскими мастерами и строителями. Примером может служить чертеж-план части Кремля, выполненный П. Годуновым в начале XVII в. (рис. 4).

В России существовали графические способы, которые позволяли изобразить машину, архитектурное сооружение с нескольких сторон, чтобы получить более полное представление об их форме и размерах. Но так как эти изображения проекционно не связывались между собой, ими было трудно пользоваться. В конце XVII в. в России вводятся масштабные изображения (рис. 5). На чертежах начинают указывать масштабы и размеры.

Развитие техники вызвало необходимость совершенствовать методы и способы графических изображений. В XVIII в. условный (иногда примитивный) рисунок уступает место другому виду графического изображения — чертежу. Русские чертежники и сам царь Петр I выполняли чертежи методом, который позже будет назван методом прямоугольных проекций (основателем метода является французский математик и инженер Гаспар Монж). По приказу Петра I преподавание черчения было введено во всех технических учебных заведениях. Появились новые виды изображений, названные профилями (профиль спереди, сверху) (рис. 6), которые стали прообразами современных изображений в системе трех проекций, используемых на чертежах.

С большим мастерством выполняли чертежи крупнейшие русские механики и изобретатели. Сохранились чертежи мостов через Неву, семафорного телеграфа, водохода и другие проекты выполненные И.П. Кулибиным. Интерес представляют способы отображения формы изделия на чертежах, используемые: Федором Борзовым при создании подъемного ворота, Р. Глинковым при проектировании деталей прядильно-чесальной машины (рис. 7), И.И. Ползуновым при изобретении парового двигателя, отцом и сыном Черепановыми при строительстве первого в России паровоза.

Дошедшие до нас рисунки и чертежи XVII-XVIII вв. свидетельствуют не только о высоком искусстве их выполнения, но и об использовании метода прямоугольного проецирования задолго до его теоретического обоснования.

Большой вклад в развитие технической графики внес Я.А. Севастьянов, издав в 1818 г. труд, который позволил придать чертежам большую информативность.

Развитию технической графики посвятили свои труды профессора А.И. Добряков, Н.А. Рынин, Д.И. Каргин, Н.Ф. Четвертухин и другие.

С течением времени изображения совершенствовались, видоизменялись, становились удобными для работы и постепенно преобразовывались в изображения современного чертежа.

Вся история развития чертежа непрерывно связана с техническим прогрессом. В настоящее время чертеж стал основным документом делового общения в науке, технике, производстве, дизайне, строительстве.

Долгие годы чертежи выполнялись ручным способом с использованием "кружала" - циркуля, "наугольника" - угольника и разных кругломерных снастей, что занимало много времени. В начале XX столетия была начата работа по механизации рабочего места конструктора. В результате ее появились чертежные машины, чертежные и пишущие приборы различных систем, что позволило ускорить процесс выполнения чертежей. В настоящее время созданы автоматизированные способы выполнения чертежей, которые значительно упростили этот процесс и ускорили разработку проектно-конструкторской документации. Однако создать и проверить компьютерный чертеж невозможно, не зная основ графического языка, с которыми вы познакомитесь, изучая предмет "Инженерная компьютерная графика".

Графический язык часто называют международным техническим языком общения, потому что технически грамотные люди могут читать чертежи, выполненные в разных странах мира.
