Кабели силовые с пластмассовой изоляцией


Дата добавления: 2013-12-23; просмотров: 1965; Нарушение авторских прав


ГОСТ 16442-80 Кабели силовые с пластмассовой изоляцией. Технические условия

ГОСТ Р 53769-2010 Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия

ГОСТ Р 53768-2010 Провода и кабели для электрических установок на номинальное напряжение до 450/750 В включительно. Общие технические условия

ГОСТ Р МЭК 60227-1-2009 Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 1. Общие требования

ГОСТ 6323-79 Провода с поливинилхлоридной изоляцией для электрических установок. Технические условия

Кабели подразделяют по следующим признакам:

а) по материалу токопроводящих жил: медные токопроводящие жилы (без обозначения); алюминиевые токопроводящие жилы (А);

б) по виду материала изоляции токопроводящих жил: изоляция из поливинилхлоридного пластиката, в том числе пониженной пожарной опасности (В); изоляция из сшитого полиэтилена (Пв); изоляция из полимерных композиций, не содержащих галогенов (П);

в) по наличию и типу брони: небронированные (Г), бронированные: броня из стальных оцинкованных лент (Б), броня из лент из алюминия или алюминиевого сплава (Ба), броня из круглых стальных оцинкованных проволок (К), броня из проволок из алюминия или алюминиевого сплава (Ка);

г) по виду материала наружной оболочки или защитного шланга: из поливинилхлоридного пластиката, в том числе пониженной горючести или пониженной пожарной опасности: наружная оболочка (В), защитный шланг (Шв); из полиэтилена: защитный шланг (Шп); из полимерных композиций, не содержащих галогенов: наружная оболочка (П);

д) по наличию металлического экрана: без экрана (без обозначения); с экраном (Э);

е) по исполнению в части показателей пожарной безопасности: не распространяющие горение при одиночной прокладке (без обозначения); не распространяющие горение при групповой прокладке (нг): по категории A F/R - нг(А F/R), по категории А - нг(А), по категории В - нг(В); не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-LS); не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении (нг-HF); огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-FRLS); огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении (нг-FRHF);



ж) по форме поперечного сечения кабеля: круглые (без обозначения); плоские (П);

и) по конструктивному исполнению токопроводящих жил: однопроволочные (о); многопроволочные (м); круглые (к); секторные или сегментные (с).

Кабели подразделяют на следующие типы:

Ø кабели с изоляцией из поливинилхлоридного пластиката или сшитого полиэтилена, с наружной оболочкой или защитным шлангом из поливинилхлоридного пластиката и кабели с изоляцией из сшитого полиэтилена с защитным шлангом из полиэтилена (общепромышленное исполнение);

Ø кабели с изоляцией из поливинилхлоридного пластиката или сшитого полиэтилена, с наружной оболочкой или защитным шлангом из поливинилхлоридного пластиката пониженной горючести (исполнения "нг");

Ø кабели с изоляцией из поливинилхлоридного пластиката пониженной пожарной опасности или сшитого полиэтилена, с наружной оболочкой или защитным шлангом из поливинилхлоридного пластиката пониженной пожарной опасности (исполнения "нг-LS");

Ø кабели с изоляцией из полимерных композиций, не содержащих галогенов, или сшитого полиэтилена, с наружной оболочкой из полимерных композиций, не содержащих галогенов (исполнения "нг-HF");

Ø кабели огнестойкие с изоляцией, наружной оболочкой или защитным шлангом из поливинилхлоридного пластиката пониженной пожарной опасности (исполнения "нг-FRLS");

Ø кабели огнестойкие с изоляцией из полимерных композиций, не содержащих галогенов, или сшитого полиэтилена, с наружной оболочкой из полимерных композиций, не содержащих галогенов (исполнения "нг-FRHF").

Число токопроводящих жил устанавливают из ряда: 1, 2, 3, 4, 5.

Номинальное сечение токопроводящих жил устанавливают из ряда: 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 630; 800; 1000 мм2. Номинальное сечение токопроводящих жил многожильных кабелей должно быть не более 400 мм2. Номинальное сечение токопроводящих жил кабелей на номинальное напряжение, равное 0,66 кВ, должно быть не более 50 мм2.

В условное обозначение кабелей должны входить: марка кабеля с добавлением через дефис буквы Т (для кабелей в тропическом исполнении), через пробел - группы цифр (через знак умножения), обозначающих число и номинальное сечение основных токопроводящих жил. Для кабелей с нулевой жилой или жилой заземления меньшего сечения через знак сложения добавляют число и номинальное сечение нулевой жилы или жилы заземления (через знак умножения). Для кабелей с жилами равного сечения допускается не проводить деление жил на группы. За цифрами, обозначающими номинальное сечение жил, добавляют конструктивное исполнение токопроводящих жил -буквы: ок, ос, мк или мс. Затем (без пробела, в скобках) при наличии в кабелях нулевой жилы добавляют букву N, жилы заземления - РЕ. При наличии в конструкции кабеля и той, и другой жилы в обозначение вводят буквы N, РЕ. Допускается не указывать тип конструктивного исполнения токопроводящих жил в кабелях с номинальным сечением жил до 16 мм2 включительно; значение номинального напряжения (через тире); обозначение технических условий на кабель конкретной марки (через пробел).

Таблица 3. Примеры обозначений марок

Обозначение марки кабеля с   Наименование элементов кабеля
алюминиевой жилой медной жилой
АВВГ ВВГ Изоляция и оболочка из поливинилхлоридного пластиката, без защитного покрова
АВВГз ВВГз То же, с заполнением
АПВГ ПВГ Изоляция из полиэтилена, оболочка из поливинилхлоридного пластиката, без защитного покрова
АПвВГ ПвВГ То же, изоляция из вулканизированного полиэтилена
АВАШв ВАШв Изоляция из поливинилхлоридного пластиката, алюминиевая оболочка, защитный покров типа Шв
АПвАШв ПвАШв То же, изоляция из вулканизированного полиэтилена
АВБбШв ВБбШв Изоляция из поливинилхлоридного пластиката, защитный покров типа БбШв
АПБбШв ПБбШв То же, изоляция из полиэтилена
АПвБбШв ПвБбШв То же, изоляция из вулканизированного полиэтилена
АПвКШп   кабель с алюминиевыми жилами, с изоляцией из сшитого полиэтилена, бронированный круглыми стальными оцинкованными проволоками, с защитным шлангом из полиэтилена
  ВВГ-Пнг(А)-LS кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение по категории А, плоский
АВБШвнг(А)   кабель с алюминиевыми жилами, с изоляцией из поливинилхлоридного пластиката, с броней из стальных оцинкованных лент и защитным шлангом из поливинилхлоридного пластиката пониженной горючести, не распространяющий горение по категории А
  ПвВнг(В)-LS кабель с медными жилами, с изоляцией из сшитого полиэтилена, с наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение по категории В
  ППГЭнг(A)-HF кабель с медными жилами, с изоляцией и наружной оболочкой из полимерных композиций, не содержащих галогенов, экранированный, не распространяющий горение по категории А
  ППГнг(А)-НF кабель с медными жилами, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов, не распространяющий горение по категории А
  ВВГнг(А F/R)-FRLS кабель с медными жилами, огнестойкий, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение по категории A F/R



Примерыусловных обозначений:

кабель марки ABBГнг(A)-LS в климатическом исполнении УХЛ, с тремя токопроводящими алюминиевыми однопроволочными жилами секторной формы номинальным сечением 70 мм2, с нулевой однопроволочной жилой секторной формы номинальным сечением 35 мм2, на номинальное напряжение 1 кВ: Кабель ABBГнг(A)-LS 3х70ос+1х35oc(N)-1 ТУ*;

кабель марки ПвБШп в климатическом исполнении Т, с пятью медными многопроволочными жилами секторной формы номинальным сечением 240 мм2, на номинальное напряжение 1 кВ: Кабель ПвБШп-Т 5х240мc(N, РЕ)-1 ТУ*

кабель марки ППГнг(А)-НF в климатическом исполнении УХЛ, с четырьмя однопроволочными круглыми жилами номинальным сечением 6 мм2, на номинальное напряжение 0,66 кВ: Кабель ППГнг(А)-НF 4х6ок(РЕ)-0,66 ТУ*.



Рис. Конструкция кабеля с XLPE-изоляцией. 1 - токопроводящие жилы; 2 - внутренний полупроводящий экран; 3 - изоляция; 4 - наружный полупроводящий экран; 5 - металлический экран; 6 - алюмополимерная лента; 7 - наружная оболочка.

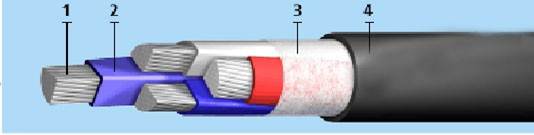

Рис. Конструкция кабеля АВВГНГ-LS. 1 - токопроводящие жилы; 2 – изоляция из ПВХ пластиката; 3 – заполнение из ПВХ жгутов; 4 – обмотка из нетканого полотна; 5 – оболочка из ПВХ пластиката.
