Расчет длительности производственного цикла

Производственный цикл сложного процесса представляет собой общую продолжительность координированных во времени простых процессов, входящих в сложный процесс изготовления изделия или серии изделий. Примером сложного производственного процесса является изготовление машины, станка.

Целью координации простых процессов, составляющих сложный процесс, является обеспечение комплектности и бесперебойности хода производства при полной загрузке оборудования и рабочих мест.

Длительность цикла сложного процесса определяется наибольшей суммой циклов последовательно связанных между собой простых процессов, обладающих наибольшей трудоемкостью. Остальные процессы, не входящие в “цепочку” последовательно связанных между собой, выполняются параллельно.

Для определения цикла сложного производственного процесса может быть использован графический метод. С этой целью:

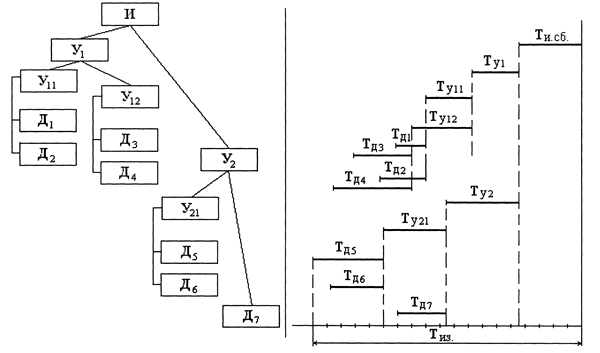

1. Составляется схема сборки изделия, включая изготовление деталей (рис. 3.5).

2. Рассчитываются длительности циклов простых процессов изготовления деталей и сборки узлов, входящих в сложный процесс.

3. Строится цикловой график изготовления и сборки изделия (рис. 3.6).

Цикловой график строится справа налево, где в масштабе времени откладываются циклы простых процессов, начиная от сборки изделия и кончая изготовлением деталей.

Длительность технологического цикла сложного процесса изготовления изделия есть наибольшая сумма циклов последовательно связанных между собой простых процессов и определяется по формуле:

. (3.11)

где – технологический цикл i-го простого процесса, входящего в “цепочку” последовательно связанных между собой процессов, определяемых по деталям и узлам, обладающих наибольшей трудоемкостью;

– число простых процессов, входящих в “цепочку” взаимосвязанных процессов, обладающих наибольшей трудоемкостью.

Длительность производственного цикла сложного процесса равна технологическому циклу и сумме длительности межцикловых перерывов, также входящих в “цепочку” взаимосвязанных процессов, и определяется по формуле:

, (3.12)

где – длительность межцикловых перерывов.

Сокращение цикла производится как за счет сокращения циклов простых процессов, так и путем увеличения степени параллельности выполняемых процессов и уменьшения межцикловых перерывов.

Для рис. 3.6 длительность технологического цикла изготовления изделия определяется суммой циклов простых взаимосвязанных процессов, составляющих “цепочку”:

, (3.13)

где – цикл изготовления детали Д5,

– цикл сборки узла У21,

– цикл сборки узла У2,

– цикл сборки изделия И.
