Арифметические основы ЭВМ

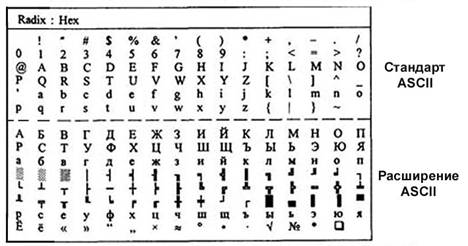

Таблица кодирования текстовой информации ASCII

Заказать перевод

Таблица 2.1

Первая половина таблицы стандартизована. Она содержит управляющие коды (от 00h до 20h и 77h). Эти коды из таблицы изъяты, так как они не относятся к текстовым элементам. Здесь же размещаются знаки пунктуации и математические знаки: 2 lh - !, 26h - &, 28h - (, 2Bh -+,..., большие и малые латинские буквы: 41h - A, 61h - а,...

Вторая половина таблицы содержит национальные шрифты, символы псевдографики, из которых могут быть построены таблицы, специальные математические знаки. Нижнюю часть таблицы кодировок можно заменять, используя соответствующие драйверы - управляющие вспомогательные программы. Этот прием позволяет применять несколько шрифтов и их гарнитур.

Дисплей по каждому коду символа должен вывести на экран изображение символа - не просто цифровой код, а соответствующую ему картинку, так как каждый символ имеет свою форму.

Описание формы каждого символа хранится в специальной памяти дисплея - знакогенераторе.

Высвечивание символа на экране дисплея IBМ PC осуществляется с помощью точек, образующих символьную матрицу.

Каждый пиксел в такой матрице является элементом изображения и может быть ярким или темным. Темная точка кодируется цифрой 0, светлая (яркая)- 1.

Если изображать в матричном поле знака темные пикселы точкой, а светлые - звездочкой, то можно графически изобразить форму символа.

Кодирование аудиоинформации - процесс более сложный. Аудиоинформация является аналоговой. Для преобразования ее в цифровую форму используют аппаратурные средства: аналого-цифровые преобразователи (АЦП), в результате работы которых аналоговый сигнал оцифровывается — представляете ся в виде числовой последовательности. Для вывода оцифрованного звука на аудиоустройства необходимо проводить обратное преобразование, которое осуществляется с помощью цифро-аналоговых преобразователей (ЦАП).

Все современные ЭВМ имеют достаточно развитую систему команд, включающую десятки и сотни машинных операций. Однако выполнение любой операции основано на использовании простейших микроопераций типа сложения и сдвиг. Это позволяет иметь единое арифметико-логическое устройство для выполнения любых операций, связанных с обработкой информации. Правила сложения двоичных цифр двух чисел А и В представлены в табл. 2.2.

Здесь показаны правила сложения двоичных цифр ai, bi одноименных разрядов с учетом возможных переносов из предыдущего разряда pi-1.

Подобные таблицы можно было бы построить для любой другой арифметической и логической операции (вычитание, умножение и т.д.), но именно данные этой таблицы положены в основу выполнения любой операции ЭВМ. Под знак чисел отводится специальный знаковый разряд. Знак “+” кодируется двоичным нулем, а знак “-” - единицей. Действия над прямыми кодами двоичных чисел при выполнении операций создают большие трудности, связанные с необходимостью учета значений знаковых разрядов:

Таблица 2.2
