Одноразрядные комбинационные сумматоры.


Дата добавления: 2013-12-23; просмотров: 1885; Нарушение авторских прав


Сумматоры.

Сумматор -- электронное устройство, предназначенное для получения суммы кодов двух операндов (слагаемых). В данном разделе будем рассматривать только комбинационные схемы.

Сумматоры подразделяются на:

- одноразрядные и многоразрядные;

- последовательные и параллельные.

Одноразрядный сумматор выполняет операцию суммирования двух одноразрядных двоичных чисел. Если одно слагаемое обозначим --x , а второе -- у, сумму -- s и перенос в старший разряд -- р, то сумматор может быть описан таблицей состояний - табл. 13.

Таблица 13.

x y s p

Анализируя таблицу состояний, составим уравнения, описывающие выходные переменные.

Получим: При построении схемы по уравнениям будем иметь для суммы избыточную схему, поэтому предварительно необходимо провести минимизацию: ,

На основе полученных уравнений строим логическую схему одноразрядного сумматора.

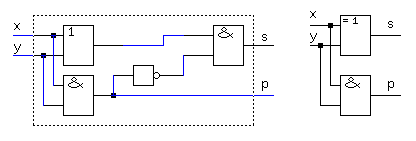

а б

Рис. 67. Логическая схема одноразрядного сумматора.

На рис.67 приведены логические схемы одноразрядного двухвходового сумматора, реализованные в различной элементной базе на основе рассмотренных уравнений. Однако эти схемы невозможно использовать при построении многоразрядных схем, так как у них отсутствует перенос из младшего разряда. Поэтому часто эти схемы называют ОС-2. Наиболее простое построение полного (трёхвходового) сумматора возможно при использовании двух схем ОС-2. Одна схема ОС-2 используется как сумматор разрядов операндов, а другая для суммирования полученной суммы с переносом из младшего разряда, т.е. для формирования окончательного значения суммы. Примем обозначения: -- входные переменные i-го разряда, соответственно сумма и перенос; -- выходные переменные, соответственно сумма и перенос в старший разряд.



На рис. 68 показана логическая схема одноразрядного сумматора ОС-3, наружной пунктирной линией обведено всё, что входит в ОС-3, внутренними пунктирными линиями показаны сумматоры ОС-2.

Нужно иметь в виду, что представленные схемы сумматоров не являются единственными и даны в качестве примеров схемотехнической реализации.

Лекция 23.





<== предыдущая лекция | следующая лекция ==>
Мультиплексоры интегрального исполнения. | Последовательный многоразрядный сумматор.
