Согласование последовательного порта МК с интерфейсом RS-232С
Если МК связывается по последовательному интерфейсу с другими устройствами, то необходимо решить следующие задачи:
1) Согласование уровня сигнала с интерфейса с уровнем сигнала с МК;
2) Формирование стандартной скорости приема/передачи;
3) Поддержание стандартных форматов посылок;
4) Поддержание стандартных протоколов обмена.
Стандартная скорость приема/передачи достигается загрузкой кода в первый таймер:
Табл. 16
V приема/передачи
ТН1
РУСТ
Fт=11МГц. При этом учитывается частота генератора.
Система команд МК51 содержит 111 базовых команд, которые удобно разделить по функциональному признаку на пять групп:
1) команды передачи данных;
2) арифметических операций;
3) логических операций;
4) передачи управления;
5) операций с битами.
Система команд МК51 много мощнее и шире системы команд МК48, так как кроме всех команд МК48 в ее состав входят команды умножения, деления, вычитания, операций над битами, операций со стеком и расширенный набор команд передачи управления. Большинство команд (94) имеют формат один или два байта и выполняются за один или два машинных цикла. При тактовой частоте 2 МГц длительность машинного цикла составляет 1 мкс. На рисунке 46 показаны 13 типов команд МК51. Первый байт команды любых типа и формата всегда содержит код операции (КОП). Второй и третий байты содержат либо адреса операндов, либо непосредственные операнды.
Типы операндов. Состав операндов МК51 шире, чем МК48, и включает в себя операнды четырех типов: биты, 4-битные цифры, байты и 16-битные слова.
Рис. 46

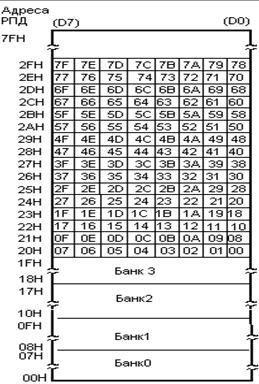

В отличие от МК48, который имеет только три битовых флага, МК51 имеет 128 программно-управляемых флагов пользователя. Имеется также возможность адресации отдельных бит блока регистров специальных функций и портов. Для адресации бит используется прямой 8-битный адрес (bit). Косвенная адресация бит невозможна. Четырехбитные операнды используются только при операциях обмена (команды SWAP и XCHD). Восьмибитным операндом может быть ячейка памяти программ или данных (резидентной или внешней), константа (непосредственный операнд), регистры специальных функций (РСФ), а также порты ввода/вывода. Порты и РСФ адресуются только прямым способом. Байты памяти могут адресоваться также и косвенным образом через адресные регистры (R0, R1, DPTR и PC). Двухбайтные операнды - это константы и прямые адреса, для представления которых используются второй и третий байты команды.
Способы адресации данных. В МК51 используются такие же способы адресации данных, как и в МК48: прямая, непосредственная, косвенная и неявная. Следует отметить, что при косвенном способе адресации РПД в отличие от МК48 используются все восемь бит адресных регистров R0 и R1.
Система команд МК51 по сравнению с МК48 допускает больше комбинаций способов адресации операндов в командах, что делает ее более гибкой и универсальной.
Флаги результата. Слово состояния программы (PSW) включает в себя четыре флага: C - перенос, AC - вспомогательный перенос, O - переполнение и P - паритет.
Флаг паритета напрямую зависит от текущего значения аккумулятора. Если число единичных бит аккумулятора нечетное, то флаг P устанавливается, а если четное - сбрасывается попытки изменить флаг Р, присваивая ему новое значение, будут безуспешными, если содержимое аккумулятора при этом останется неизменным.
Флаг АС устанавливается в случае, если при выполнении операции сложения/вычитания между тетрадами байта возник перенос/заем.
Флаг C устанавливается, если в старшем бите результата возникает перенос или заем. При выполнении операций умножения и деления флаг C сбрасывается. Флаг OV (отсутствует в МК48) устанавливается, если результат операции сложения/вычитания не укладывается в семи битах и старший (восьмой) бит результата не может интерпретироваться как знаковый. При выполнении операции деления флаг OV сбрасывается, а в случае деления на нуль устанавливается. При умножении флаг OV устанавливается, если результат больше 255.
В таблице 17 перечисляются команды, при выполнении которых модифицируются флаги результата. В таблице отсутствует флаг паритета, так как его значение изменяется всеми командами, которые изменяют содержимое аккумулятора. Кроме команд, приведенных в таблице, флаги модифицируются командами, в которых местом назначения результата определены PSW или его отдельные биты, а также командами операций над битами.
Команды, модифицирующие флаги результата
Табл.17
Команды
Флаги
Команды
Флаги
ADD
C, OV, AC
CLR C
C = 0
ADDC
C, OV, AC
CPL C
C = ¬C
SUBB
C, OV, AC
ANL C, b
C
MUL
C = 0, OV
ANL C, /b
C
DIV
C = 0, OV
ORL C, b
C
DA
C
ORL C, /b
C
RRC
C
MOV C, b
C
RLC
C
CJNE
C
SETB C
C = 1
Символическая адресация. При использовании ассемблера МК51 (ASM51) для получения объектных кодов программ допускается применение в программах символических имен регистров специальных функций (РСФ), портов и их отдельных бит (рисунок 48).
Для адресации отдельных бит РСФ и портов (такая возможность имеется не у всех РСФ) можно использовать символическое имя бита следующей структуры:
< имя РСФ или порта > . < номер бита >
Например, символическое имя пятого бита аккумулятора будет следующим: АСС.5. Символические имена РСФ, портов и их бит являются зарезервированными словами для ASM51, и их не надо определять с помощью директив ассемблера.
