Привязка стен и колонн зданий к разбивочным осям.

Лестницы

Строительные элементы

Дверные проемы

Дверные проемы принимаются в соответствии с ГОСТ.

В производственных помещениях двери двухстворчатые шириной 1,39 или 1,2 м, высотой 2,352 или 2,1 м.

В административно-бытовых помещениях двери одностворчатые шириной 0,89 мм, высотой 2,1 м.

В санузлах, душевых и т.д. – одностворчатые шириной 0,6 м, высотой 2,1мм.

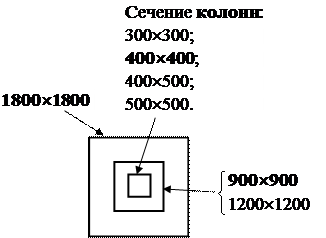

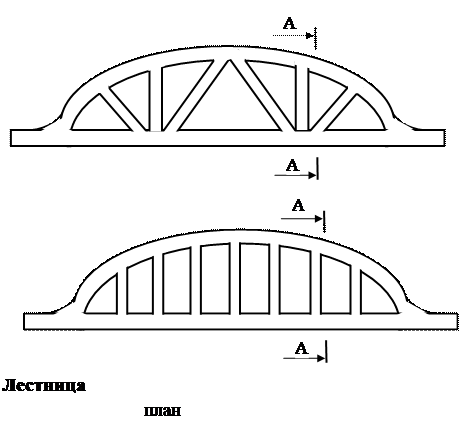

К ним относятся колонны, балки, плиты, стены и т.д. Высота этажа административно-бытовых помещений – 3,3 м.

См. рисунок 8.

Лестницы размещаются в лестничных клетках, стены которых изготавливают из кирпича (толщина стены 380 мм). Располагают клетки внутри здания или в пристройке. Если стены изготовлены из железобетонных панелей (с толщиной стен 300 мм) , то их располагают внутри здания.

Лестницы можно располагать в любой ячейке здания с сеткой колонн 6х6, 9х6 м и т.д.

Лестницы выполняются из лестничных маршей и лестничных площадок. Лестничные площадки опираются на стены лестничных клеток, а марши – на площадки.

Лестницы бывают двухмаршевые, трехмаршевые, четырехмаршевые и пятимаршевые (для высоты этажа 7,2 м).

Ширина лестничных маршей принимается – 1,15 или 1,35 м. Расстояние между маршами 0,1 м.

Ширина лестничных площадок – не менее ширины марша.

Лестницы принимают:

высотой марша 1200 мм – 8 ступеней, длиной марша – 2100 мм;

или высотой марша 1500 мм – 12 ступеней, длиной марша – 3160 мм;

или высотой марша 1800 мм – 12 ступеней, длиной марша – 3760 мм.

Для административно-бытовых помещений при высоте этажа 3,3 м высота марша 1650 мм – 11 ступеней, длина марша – 3000 мм.

Размеры ступеней: проступь – 300 мм, подступенька (высота ступени) – 150 мм.

См. рисунок 9.

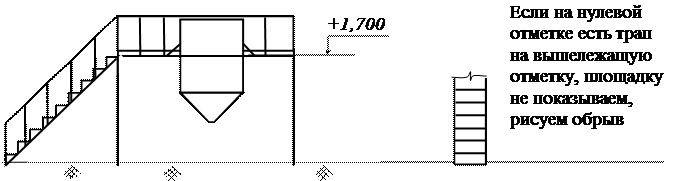

Лестницы для обслуживания оборудования могут иметь ширину 0,8 – 1,0 м и уклон от 45^о до 60^о.

Пример. Необходимо спроектировать двухмаршевую лестницу в многоэтажном здании с высотой этажа 3,6м. Размер ступени: высота 150 мм, проступь 300 мм.

Ширину марша принимаем 1,35 м. Тогда, чтобы найти высоту марша необходимо 3600 / 2 = 1800 мм.

Число ступеней в марше 1800 / 150 = 12 шт.

Число ступеней в одном марше будет на единицу меньше числа подступенек, т.к. верхняя поступь входит в ширину лестничной площадки.

=› ступеней будет 12 – 1= 11.

Длина горизонтальной проекции марша (l) равна количеству проступей, умноженному на ширину проступей 11* 300 = 3300 мм.

Длина лестничной клетки складывается из длины марша и ширины двух площадок 3300 + (1350*2) = 6000 мм.

Ширина лестничной клетки равна двум ширинам марша плюс расстояние между ними (1350*2) + 100 = 2800 мм.

=› Внутренние размеры лестничной клетки в горизонтальной проекции будут: 6000 мм х 2800 мм.
