Конструкторские системы основных видов промышленных зданий.

ПРОЕКТИРОВАНИЕ ПРЕДПРИЯТИЙ ОТРАСЛИ

Реализация языка UML в CASE-инструментарии Rational Rose

Среди всех фирм-производителей CASE-средств именно компания Rational Software Corporation одна из первых осознала стратегическую перспективность развития объектно-ориентированных технологий анализа и проектирования программных систем. Эта компания выступила инициатором унификации языка визуального моделирования, что, в конечном итоге, привело к появлению первых версий языка UML. И эта же компания первой разработала инструментальное объектно-ориентированное CASE-средство, в котором был реализован язык UML как базовая нотация визуального моделирования.

Ниже приведены примеры диаграмм, построенных в среде Rational Rose

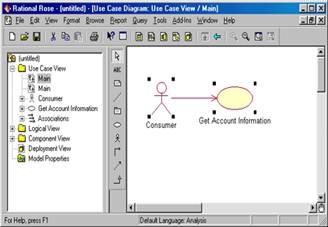

Диаграмма вариантов Диаграмма состояний

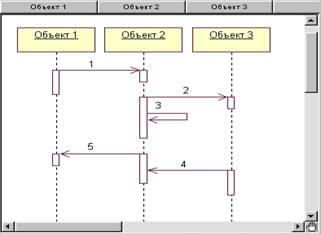

Диаграмма классов Диаграмма последовательности

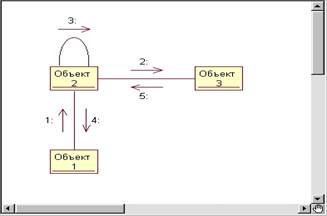

Диаграмма кооперации Диаграмма компонентов





Конструкцией принято называть часть здания или сооружения, состоящую из элементов взаимно связанных процессом производства строительных и монтажных работ. Конструкции могут быть сборными из отдельных заранее изготовленных элементов, и монолитными, изготовленными на листе.

Узлом называется участок конструкции, где сопрягаются или взаимодействуют между собой элементы конструкции. Элементом конструкции называется составная часть сборной или монолитной конструкции.

Объемно-планировочным элементом называется часть объема здания, характеризуемая высотой этажа, пролетом и шагом. Горизонтальная проекция его называется планировочным решением.

Высота этажа здания определяется размером от уровня пола данного этажа до уровня пола вышележащего этажа. Чердачное перекрытие обычно считается равным толщине междуэтажного перекрытия. В одноэтажных зданиях промышленного типа высота этажа равна расстоянию от уровня пола до нижней грани конструкции покрытия.



Шагом называется расстояние между координационными осями. Может быть продольным и поперечным. Пролетом называется расстояние между несущими стенами, Расстояние, соответствующее пролету оснований несущей конструкции перекрытия, прогона (ригеля) или покрытия. Пролет может быть равен шагу.



Все элементы зданий промышленного типа подразделяются на несущие и ограждающие. Несущие элементы воспринимают нагрузку (фундаменты, колонны, балки, фермы, стены и т.д.). Ограждающие элементы – это внутренние и наружные стены, верхняя часть покрытия, окна, двери, полы. Предназначаются для защиты здания от атмосферных воздействий и обеспечивают необходимый влажностно-температурный режим внутри помещения.

Проектирование и возведение зданий, взаимное расположение их конструктивных элементов производится в соответствии с основными разбивочными осями (координатными осями). Разбивочные оси – это продольные оси, обозначаются заглавными буквами русского алфавита снизу вверх. А,Б,В,Г и т.д., кроме З, О, И, Й, Ё, Х, Ц, Ч, Ъ, Ы.

Поперечные оси обозначаются арабскими цифрами слева направо.

Маркировку осей располагают на левой и нижней сторонах плана здания. Наносятся разбивочные оси штрихпунктирной линией и обозначаются марками в кружках диаметром 6 – 12 мм.

Размеры: а – пролет - 6, 9, 12, 18, 24 м.

в – шаг - не более 6, 12 м.

Совокупность размеров шага колонны и пролета здания в метрах – это сетка колонны. Для одноэтажных зданий установлены следующие сетки колонн: 6х6, 6х12, 6х18, 6х9 м или 12х12, 12х18, 12х24 м.

Многоэтажные здания имеют сетку колонн: 6х6, 6х9, 6х12 м.

См. рисунок 1.
