4. Повторители и концентраторы.Основная функция повторителя (repeater), как это следует из его названия, — повторение сигналов, поступающих на его порт. Повторитель улучшает электрические характе­ристики сигналов и их синхронность, и за счет этого появляется воз­можность увеличивать общую длину кабеля между самыми удаленными
в сети узлами.

Многопортовый повторитель часто называют концентратором (con­centrator) или хабом (hub), что отражает тот факт, что данное устройство реализует не только функцию повторения сигналов, но и концентрирует в одном центральном устройстве функции объединения компьютеров в сеть. Практически во всех современных сетевых стандартах концен­тратор является необходимым элементом сети, соединяющим отдель­ные компьютеры в сеть.

5. Каналы связипозволяют быстро и надежно передавать информацию между различными устройствами локальной вычислительной сети.

Каналы связи - это физическая среда для передачи информации между рабочими станциями или узлами сети.

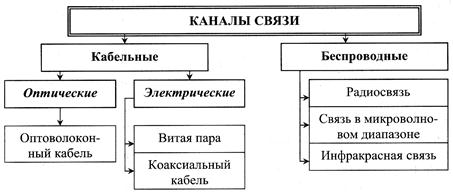

Выделяют следующие виды каналов связи:

Витая пара состоит из 8 изолированных проводов, свитых по два между собой. Скручивание проводов уменьшает влияние внешних элек­тромагнитных полей на передаваемые сигналы. Витые пары имеют раз­личные характеристики, определяемые размерами, изоляцией и шагом скручивания. Невысокая стоимость и небольшая масса этого вида пере­дающей среды делает ее достаточно популярной для ЛВС. Основные не­достатки витой пары — плохая помехозащищенность, низкая скорость передачи информации, Технологические усовершенствования позволяют повысить скорость передачи и помехозащи­щенность (экранированная витая пара), но при этом возрастает стои­мость этого типа передающей среды.

Коаксиальный кабель представляет собой многожильный кабель с хорошей изоляцией. По сравнению с витой парой он обладает высокой механической прочностью, помехозащищенностью и более высокой скоростью передачи информации. Для промышленного использования выпускаются два типа коаксиальных кабелей: толстый и тонкий. Тол­стый кабель более прочен и передает сигналы нужной амплитуды на большее расстояние, чем тонкий. В то же время тонкий кабель значи­тельно дешевле. В современных ЛВС коаксиальный кабель получил зна­чительное распространение.

Оптоволоконный кабель состоит из световодов, выполненных из кварцевого стекла толщиной в несколько микрон, помещенных в изоля­ционное покрытие. Имеет высокую скорость передачи информации. Он не подвержен действию электромагнитных полей, полностью пожаро-и взрывобезопасен, практически не имеет излучения. Последнее свойст­во позволяет использовать его в сетях, требующих повышенной секрет­ности информации. По сравнению с предыдущими типами передающей среды он имеет следующие недостатки: высокая стоимость, сложность технологии сращивания кабеля, необходимость иметь дополнительное оборудование (модемы) для преобразования световых сигналов в элек­трические и т.д.
