Микропроцессор

Логическая структура ПК

Лекция 3. Управление ресурсами ЭВМ

Чаще всего пк конструктивно оформлен в виде трех отдельных блоков:

- Системного блока;

- Клавиатуры;

- Монитора.

Системный блок является одной из основных частей пк и содержит в себе:

- Электронные схемы, управляющие работой пк;

- Блок питания;

- Накопители на гибких магнитных дисках;

- Накопитель на жестком магнитном диске (винчестер).

К системному блоку пк могут подключаться дополнительные внешние устройства, такие как:

- Устройства печати - принтеры - для печати текстовой или графической информации;

- Манипулятор "мышь" - устройство для указания элементов изображений на экране монитора, облегчающее работу с программами при вводе информации;

- Cканеры - устройства для ввода изображений;

и т.д.

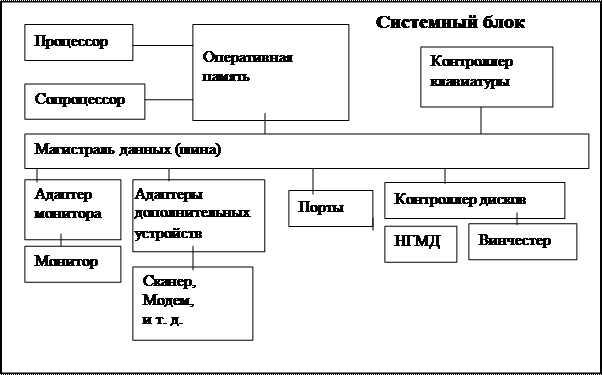

Логическая структура пк показана на рис. 3.1.

Рассмотрим назначение элементов пк.

Процессор (микропроцессор) - устройство, выполняющее все вычисления и логическую обработку информации. Конструктивно представляет из себя одну микросхему, установленную на системной плате системного блока.

Сопроцессор (математический процессор) - дополнительный процессор, предназначенный для быстрого выполнения математических операций над вещественными числами.

Рис. 3.1

Оперативная память - устройство, предназначенное для хранения программ и данных в процессе их выполнения и обработки.

Магистраль данных (шина) - устройство, обеспечивающее обмен данными между всеми устройствами пк.

Адаптеры, контроллеры и порты - это электронные устройства, управляющие работой и обменом данных с различными внешними устройствами.

Нгмд - накопитель на гибких магнитных дисках – предназначен для долговременного хранения различной информации и для переноса информации с одного компьютера на другой.

Винчестер - накопитель на жестком магнитном диске - предназначен для долговременного хранения больших объемов информации.

Рассмотрим характеристики элементов пк.

В персональных компьютерах типа ibm pc используются микропроцессоры фирмы intel.Основной характеристикой микропроцессоров является тактовая частота, с которой связано понятие быстродействия компьютера.

Тактовая частота работы микропроцессора измеряется в мгц - мегагерцы.

Связь между тактовой частотой и быстродействием компьютера неоднозначна. Различные процессоры выполняют одни и те же операции за различное число тактов. Поэтому микропроцессоры более старших модификаций даже при той же самой тактовой частоте обеспечивают более высокое быстродействие за счет того, что выполняют некоторые операции за меньшее число тактов.

В таблице приведены модели микропроцессоров и их характеристики, расположенные в порядке возрастания старшинства модификаций.

* - быстродействие рассчитано с учётом влияния архитектуры.

Начиная с intel-80486dx, микропроцессоры имеют встроенный сопроцессор, имеют кэш-память и имеют команды для выполнения 32-х разрядных операций.
