Итак, шлюз согласует коммуникационные протоколы одного стека с коммуникационными протоколами другого стека. Программные средства, реализующие шлюз, нет смысла устанавливать ни на одном из двух взаимодействующих компьютеров с разными стеками протоколов, гораздо рациональнее разместить их на некотором компьютере-посреднике. Прежде, чем обосновать это утверждение, рассмотрим принцип работы шлюза.
Рисунок 3.14 иллюстрирует принцип функционирования шлюза. В показанном примере шлюз, размещенный на компьютере 2, согласовывает протоколы клиентского компьютера 1 сети А с протоколами серверного компьютера 3 сети В. Допустим, что две сети используют полностью отличающиеся стеки протоколов. Как видно из рисунка, в шлюзе реализованы оба стека протоколов.
Рис. 3.14. Принципы функционирования шлюза
Запрос от прикладного процесса клиентского компьютера сети А поступает на прикладной уровень его стека протоколов. В соответствии с этим протоколом на прикладном уровне формируются соответствующий пакет (или несколько пакетов), в которых передается запрос на выполнение сервиса некоторому серверу сети В. Пакет прикладного уровня передается вниз по стеку компьютера сети А, а затем в соответствии с протоколами канального и физического уровней сети А поступает в компьютер 2, то есть в шлюз.
Здесь он передается от самого нижнего к самому верхнему уровню стека протоколов сети А. Затем пакет прикладного уровня стека сети А преобразуется (транслируется) в пакет прикладного уровня серверного стека сети В. Алгоритм преобразования пакетов зависит от конкретных протоколов и, как уже было сказано, может быть достаточно сложным. В качестве общей информации, позволяющей корректно провести трансляцию, может использоваться, например, информация о символьном имени сервера и символьном имени запрашиваемого ресурса сервера (в частности, это может быть имя каталога файловой системы). Преобразованный пакет от верхнего уровня стека сети В передается к нижним уровням в соответствии с правилами этого стека, а затем по физическим линиям связи в соответствии с протоколами физического и канального уровней сети В поступает в другую сеть к нужному серверу. Ответ сервера преобразуется шлюзом аналогично.
Вторым использующимся в настоящее время на практике подходом является использование в рабочих станциях технологии мультиплексирования различных стеков протоколов.
Рис. 3.15. Мультиплексирование стеков

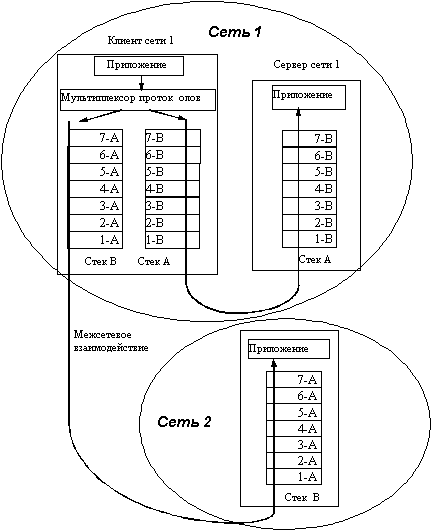

При мультиплексировании стеков протоколов на один из двух взаимодействующих компьютеров с различными стеками протоколов помещается коммуникационный стек другого компьютера. На рисунке 3.15 приведен пример взаимодействия клиентского компьютера сети 1 с сервером своей сети и сервером сети 2, работающей со стеком протоколов, полностью отличающимся от стека сети 1. В клиентском компьютере реализованы оба стека. Для того, чтобы запрос от прикладного процесса был правильно обработан и направлен через соответствующий стек, в компьютер необходимо добавить специальный программный элемент - мультиплексор протоколов. Мультиплексор должен уметь определять, к какой сети направляется запрос клиента. Для этого может использоваться служба имен сети, в которой отмечается принадлежность того или иного ресурса определенной сети с соответствующим стеком протоколов.
При использовании технологии мультиплексирования структура коммуникационных средств операционной системы может быть и более сложной. В общем случае на каждом уровне вместо одного протокола появляется целый набор протоколов, а мультиплексоров может быть несколько, выполняющих коммутацию между протоколами разных уровней (рисунок 3.16). Например, рабочая станция может получить доступ к сетям с протоколами NetBIOS, IP, IPX через один сетевой адаптер. Аналогично, сервер, поддерживающий прикладные протоколы NCP, SMB и NFS может без проблем выполнять запросы рабочих станций сетей NetWare, Windows NT и Sun одновременно.
Рис. 3.16. Мультиплексирование протоколов
Предпосылкой для развития технологии мультиплексирования стеков протоколов стало строгое определения протоколов и интерфейсов различных уровней и их открытое описание, так, чтобы фирма при реализации "чужого" протокола или интерфейса могла быть уверена, что ее продукт будет правильно взаимодействовать с продуктами других фирм по данному протоколу.
