Сетевая модель

Дальнейшим развитием иерархической модели является сетевая. Сетевая модель – это структура, у которой любой элемент может быть связан с любым другим элементом (рис. 5). Реальный пример иерархической модели представлен на рис. 6.

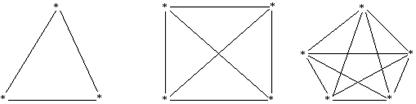

Рис. 5. Представление связей в сетевой модели данных

Рис. 6. Пример сетевой модели данных

Сетевая база данных состоит из наборов записей, которые связаны между собой так, что записи могут содержать явные ссылки на другие наборы записей. Тем самым наборы записей образуют сеть. Связи между записями могут быть произвольными, и эти связи явно присутствуют и хранятся в базе данных.

Над данными в сетевой базе могут выполняться следующие операции:

· Добавить – внести запись в базу данных.

· Извлечь – извлечь запись из базы данных.

· Обновить – изменить значение элементов предварительно извлеченной записи.

· Удалить – убрать запись из базы данных.

· Включить в групповое отношение – связать существующую подчиненную запись с записью-владельцем.

· Исключить из группового отношения – разорвать связь между записью-владельцем и записью-членом.

· Переключить – связать существующую подчиненную запись с другой записью-владельцем в том же групповом отношении.

Первоначально сетевая модель замышлялась как инструмент для программистов. В качестве базового языка программирования был выбран Cobol. Одна из первых сетевых моделей данных, разработанная группой CODASYL, была предложена в 1969 г. и развивалась до 80-х годов. К известным сетевым системам управления базами данных относятся: DBMS, IDMS, TOTAL, VISTA, СЕТЬ, СЕТОР, КОМПАС и др.

Основное достоинство сетевой модели – это высокая эффективность затрат памяти и оперативность. Недостаток – сложность и жесткость схемы базы, а также сложность понимания. Кроме того, в этой модели ослаблен контроль целостности, так как в ней допускается устанавливать произвольные связи между записями.

Сравнивая иерархические и сетевые базы данных, можно сказать следующее. В целом иерархические и сетевые модели обеспечивают достаточно быстрый доступ к данным. Но поскольку в сетевых базах основная структура представления информации имеет форму сети, в которой каждая вершина (узел) может иметь связь с любой другой, то данные в сетевой базе более равноправны, чем в иерархической, так как доступ к информации может быть осуществлен, начиная с любого узла.

Однако следует отметить жесткость организации данных в иерархических и сетевых моделях. Доступ к информации осуществляется только в соответствии со связями, определенными при проектировании структуры конкретной базы данных. Базы данных с такими моделями сложно реорганизовывать. Недостатком этих моделей является и сложность механизма доступа к данным, а также необходимость на физическом уровне четко определять связи данных. А поскольку каждый элемент данных должен содержать ссылки на некоторые другие элементы, то для этого требуются значительные ресурсы памяти ЭВМ. Кроме того, для таких моделей характерна сложность реализации систем управления базами данных.

Графовые (иерархические и сетевые) модели реализованы в качестве моделей данных в системах управления базами данных, работающих на больших ЭВМ. Для персональных компьютеров больше распространены реляционные базы данных, хотя имеются и системы управления базами данных, поддерживающих сетевую модель.
