Структурная схема современного телевизионного приемника

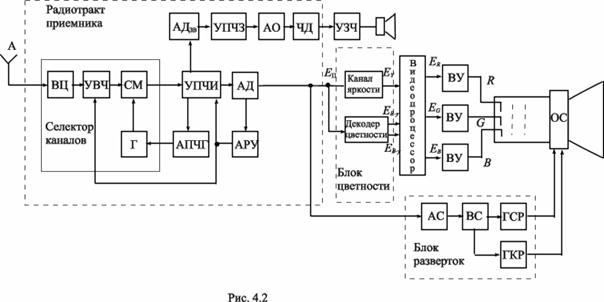

В настоящее время все телевизионные приемники наземного вещания строятся по одинаковой супергетеродинной схеме с однократным преобразованием несущей частоты изображения и двукратным преобразованием несущей звука. Структурная схема цветного приемника приведена на рис 4.2. Принципы работы основных узлов в радиотракте аналогичны звуковещательным приемникам. Отличия связаны с относительно широким спектром радиосигнала и его сложным составом для цветного изображения.
Телевизионная антенна А для приема радиосигналов выбираемых каналов должна иметь соответствующую полосу пропускания, а ее сопротивление (так же как и сопротивление входной цепи (ВЦ) селектора) каналов должно быть согласованно с волновым сопротивлением антенного кабеля. Эти параметры, а также диаграмма направленности и коэффициент усиления зависят от конструкции антенны, основой которой чаще всего является вибратор.
Расположенный за входной цепью ВЦ селектора усилитель высокой частоты (УВЧ) предназначен для предварительного усиления радиосигналов избираемого канала. Частотная характеристика УВЧ и ВЦ – равномерная в пределах полосы частот канала. Форма ее за пределами полосы выбирается такой, чтобы обеспечить избирательность приемника по зеркальному (fз = fн.и. + fп.ч.и.) и дополнительным каналам ( fд = nfг ± fп.ч.и.) приема. Шумовые параметры УВЧ во многом определяют чувствительность приемника, поэтому в УВЧ селектора должны использоваться элементы с малым эквивалентным шумовым сопротивлением.
Смеситель (СМ) и гетеродин (Г) служат для преобразования несущих изображения fн.и и звука fн.зв в соответствующие промежуточные частоты fп.ч.и и fп.ч.зв1 . Последние образуются как разность между частотой гетеродина fг и несущими (рис. 4.1, г). Конструктивно УВЧ, СМ и Г объединены в один узел – селектор телевизионных каналов. Для приема радиосигналов различных каналов колебательные контуры этого узла (ВЦ, УВЧ и Г) перестраиваются с помощью варикапов, которые позволяют осуществить электронный выбор программ и автоматическую подстройку частоты гетеродина (АПЧГ).
В усилителе промежуточной частоты канала изображения (УПЧИ) производится основное усиление радиосигнала изображения и некоторое усиление промежуточной частоты fп.ч.зв1 , формируется частотная характеристика приемника и обеспечивается тем самым чувствительность и избирательность по соседнему каналу.
Система АРУ охватывает селектор (УВЧ) и УПЧИ. Характеристика УПЧИ цветного ТВ приемника по сравнению с черно-белым приемником должна обеспечить более глубокую режекцию звуковой несущей своего и соседнего каналов соответственно на частотах 31,5 и 39,5 МГц не хуже 40 дБ во избежание помех на изображении от продуктов биений между цветовой поднесущей и несущей звука с частотами 1,75 – 2,6 МГц (для различных стандартов). При этом хорошее качество изображения без указанных помех обеспечивается приемником АПЧГ, которая гарантирует точность настройки приемника на канал и соответственно точность режекции в УПЧИ первой звуковой промежуточной частоты fп.ч.зв1 ( ±50 кГц).
С целью исключения квадратурных искажений, характерных при использовании линейного амплитудного детектора в системах с однополосной амплитудной модуляцией, в современных приемниках цветного телевещания в УПЧИ применяется квазисинхронный детектор с опорным контуром, настроенным на промежуточную частоту несущей изображения 38,0 МГц. Как известно, синхронное детектирование не требует больших амплитуд (около 50 МВ) радиосигнала.
Линейность тракта усиления в УПЧИ обеспечивается гораздо легче, и получаются существенно меньшие интермодуляционные искажения сигналов яркости и цветности. Кроме того, свойство синхронного детектора выделять продукты из радиосигнала синхронно и синфазно с частотой импульсов выборки обеспечивает подавление продуктов биений между несущей звука и цветовой поднесущей.
Одноканальная схема построения радиотракта ТВ приемника позволяет существенно повысить качество приема звукового сопровождения за счет двойного преобразования несущей частоты звука.
Вторая промежуточная частота звука получается в современных цветных приемниках в отдельном амплитудном детекторе АDзв (нелинейном элементе) – частотном преобразователе, в котором роль гетеродина выполняет большая по размаху несущая изображения fп.ч.и . Так как fп.ч.и представляет собой амплитудно модулированное колебание, а fп.ч.зв1 – частотно модулирована, то продукт преобразования fп.ч.зв2 fп.ч.и(АМ) - fп.ч.зв1(ЧМ) = 38 - 31,5 = 6,5 МГц будет представлять собой частотно-модулированую звуковую несущую с дополнительной амплитудной модуляцией от сигнала изображения.
Очевидно, что во избежание проникновения на выход частотного детектора (ЧД) продуктов амплитудной модуляции сигнала изображения в тракте УПЧЗ (6,5 МГц) должно быть применено глубокое ограничение по амплитуде (АО), успех которого гарантирован ГОСТ 7845-92, предусматривающим недомодуляцию несущей изображения на белом в ±7 2% от максимального уровня радиосигнала цветного телевидения.
Таким образом, основное усиление несущей звукового сигнала осуществляется на относительно низкой (6,5 МГц) частоте, благодаря чему легко обеспечивается схемное решение тракта УПЧЗ.
Поскольку стабильность fп.ч.зв2 обеспечивается стабильностью (при общем гетеродине СК) кварцованных fн.и и fн.зв , а возможная расстройка тракта УПЧЗ из-за временных и температурных факторов воздействия на резонансные контура не более 0,1 %, то ясно, что схема приема звукового сопровождения с двойным преобразованием весьма выгодна и всемирно признана во всех стандартах ТВ вещания.
Для усиления звукового сопровождения в тракте УПЧЗ (рис. 4.1, д) применяются, как правило, три резонансных каскада с взаимной расстройкой, обеспечивающей полосу 250 кГц. В последних разработках в качестве колебательных систем УПЧЗ применяются керамические фильтры на ПАВ.
Таким образом, с частотного детектора УПЧЗ радиотракта приемника, низкочастотный сигнал звукового сопровождения поступает на усилитель звуковой частоты УЗЧ и далее на акустическую систему приемника.
С выхода амплитудного детектора (АД) УПЧИ радиотракта полный цветовой видеосигнал раздельно поступает на амплитудный и временной селекторы синхроимпульсов для синхронизации генераторов строчной (ГСР) и кадровой разверток (ГКР) и в блок цветности, где осуществляется обработка яркостного сигнала EY и декодируются сигналы цветности ER-Y и EB-Y . Оконечным устройством блока цветности в современном приемнике является видеопроцессор (ВП) – многофункциональное устройство управления параметрами цветного изображения на экране кинескопа (яркость, контрастность, насыщенность), с трех выходов которого цветоделенные сигналы ER , EG и EB посредством оконечных мощных видеоусилителей кинескопа (ВУ) управляют токами лучей, соответственно яркостями основных цветов люминофорного экрана.
