Асинхронные входы триггеров

Непрозрачные триггеры кроме штатных входов - синхровхода С и управляющих входов D, J, K часто дополняют независимыми от них R и S входами. При этом схема строится так, что R и S входы имеют приоритет в своем воздействии на триггер по отношению к штатным входам, т. е. R или S входы устанавливают диктуемое ими состояние триггера независимо от сигналов, поступающих в это время на штатные входы, в том числе и на вход С. Поэтому такие R и S входы называют асинхронными. По окончании асинхронного сигнала установленное им состояние сохраняется вплоть до очередного активного фронта С-сигнала. По этому фронту триггер сработает уже в соответствии с этим установленным состоянием и с действующими в данный момент уровнями на штатных управляющих входах. Как правило, асинхронные входы имеют активный низкий уровень.

Параллельные регистры - это устройства, предназначенныедля записи, хранения и выдачи информации, представленной в виде двоичных кодов. Для хранения каждого двоичного разряда в регистре используется одна триггерная ячейка.

Для запоминания многоразрядных слов необходимое число триггеров объединяют вместе и рассматривают как единый функциональный узел-регистр. Если регистр построен на триггерах-защелках, то его называют регистр-защелка. Типовыми внешними связями регистра являются информационные входы D;, вход сигнала записи (или загрузки) С, вход гашения R, выходы триггеров Q. В упрощенном варианте регистр может не иметь входа гашения и инверсных выходов.

На рис. 4.6 показана схема четырехразрядного регистра, выполненного на ИМС К155ТМ5 и К155ЛИ1.

При подаче управляющего сигнала у1=1 информация по входам X1—Х4 записывается одновременно в соответствующие разряды четырех D-триггеров. При y1=y2=0 информация хранится в регистре памяти, а при y2=1 происходит параллельное считывание информации.

Рис.4.6. Четырехразрядный параллельный регистр

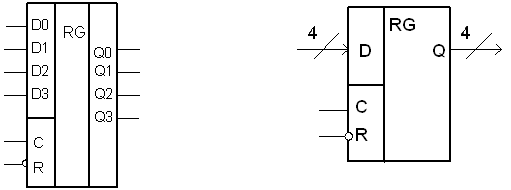

Условным изображением регистра по рис. 4.7, а пользуются тогда, когда на схеме необходимо показать каждый вход и выход данных. Если же тракт данных рассматривается как единое, укрупненное понятие - шина данных, то пользуются обозначением, показанным на рис 4.7, б.

Рис. 4.7. Условное обозначение регистра

Выпускаемые промышленностью регистры иногдаобъединяют на кристалле микросхемы с другими узлами, в паре с которыми регистры часто используются в схемах цифровой аппаратуры. Пример такого комплексного узла - микросхема многорежимного буферного регистра (МБР) К589ИР12, основу которой составляет 8-разрядный регистр-защелка с входами DO—D7, С, R и восемью выходами Q0—Q7, снабженными усилителями мощности (буферами) с тремя состояниями выхода. Кроме того, в состав микросхемы входят несколько элементов управления. Усилители с тремя состояниями выхода имеет и 4-разрядный регистр К155ИР15, построенный на непрозрачных триггерах без свойств захвата или проницаемости, т. е. управляемых строго фронтом.
