Шаговый двигатель

Различная толщина носителя печати

Система перемещения печатающей головки

В систему перемещения печатающей головки входят:

· каретка, на которой крепится печатающая головка,

· направляющая (стальной вал), по которой каретка с головкой движется слева направо и наоборот,

· шаговый электродвигатель с ременной передачей, который и двигает каретку.

Каретка содержит в себе пластмассовые или латунные втулки, контактирующие с направляющей, которая покрыта тонким слоем смазки.

В нижней части каретки имеется войлочная подушечка, касающаяся вала. Она впитывает смазку и потихонечку отдает ее. Концы направляющей опираются с обеих сторон на эксцентрики, которые связаны с рычагом регулировки толщины бумаги.

В самой нижней части каретки имеется замок (извилистая щель) для крепления ременной передачи. Ремень с одной стороны гладкий, а с другой (внутренней) – зубчатый. Это необходимо для надежного сцепления с насадкой, насаженной на вал двигателя.

Бумага может иметь различную толщину. К тому же, печать может осуществляться сразу на нескольких листах через копирку. Весь этот «бутерброд», естественно, намного толще одного листа.

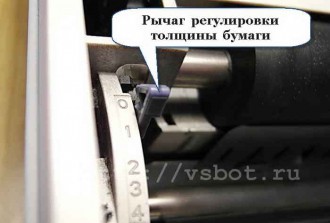

При отведении рычага регулировки толщины назад («на себя») направляющая вместе с кареткой отодвигается от резинового вала, который подает носитель печати. Этому помогают эксцентрики. Теперь можно печатать на более толстой бумаге. Если печатают на одиночном листе бумаги, рычаг отводят «от себя». При этом направляющая придвигается ближе к валу.

Иногда после печати «бутерброда» начинают печатать вновь на одиночных листах и забывают придвинуть рычаг. При этом сила удара игл уменьшается, так как они находятся на большем расстоянии. Печать будет более бледной, и можно сделать ошибочный вывод об износе ленты картриджа.

С другой стороны, если головка придвинута слишком близко к валу (и печатают сразу на нескольких листах) – она будет задевать за «бутерброд». Поэтому головка должна быть на оптимальном расстоянии от резинового вала. Точному позиционированию помогает цифровая шкала на рычаге прижима бумаги.

В систему перемещения печатающей каретки с головкой входит шаговый двигатель(stepping motor). Он отличается от обычного тем, что его ротор может занимать не любое положение, но принимать ряд дискретных значений. При подаче управляющего импульса в обмотки ротор двигателя поворачивается на один шаг (несколько градусов) вокруг своей оси.

Величина шага определяется конструкцией двигателя и иногда указывается на этикетке. Применение шагового двигателя позволяет точно отслеживать положение каретки с печатающей головкой.

Схема управления «знает», сколько импульсов она послала в обмотки двигателя, следовательно, «знает» сколько оборотов сделал его ротор. На этом основании она «делает вывод», как далеко отъехала каретка (жестко связанная ременной передачей с ротором) от первоначального положения.

В цепь питания шагового двигателя включают токовый датчик. При возникновении препятствий или попадании посторонних предметов в зону движения каретки двигатель подтормаживает. При этом потребляемый им ток возрастает. Схема управления фиксирует это и обесточивает его.

Если бы такого датчика не было, двигатель продолжал бы работать и разнес бы вдребезги систему перемещения каретки. Или порвал бы ременную передачу. При высыхании смазки на направляющей сопротивление движению возрастает, токовый датчик это фиксирует. При этом схема обесточит двигатель, и печать станет невозможной.
