Гидроусилитель - совокупность гидроаппаратов и объемных гидродвигателей, в которой движение управляющего элемента преобразуется в движение управляемого элемента большей мощности, согласованное с движением управляющего элемента по скорости, направлению и перемещению.
Гидроусилитель следящего типа представляет собой силовой гидропривод, в котором исполнительный механизм (выход) воспроизводит (отслеживает) закон движения управляющего органа (входа), для чего в системе предусмотрена непрерывная связь между выходным и входным элементами, которая называется обратной связью.
Название такого привода - "следящий гидроусилитель" или "следящий гидропривод" - обоснованы тем, что выход такого гидроусилителя автоматически устраняет через обратную связь возникающее рассогласование между управляющим воздействием (входным сигналом) и ответным действием (выходным сигналом).
Функциональные свойства следящих приводов выражаются упрощенными зависимостями
(10.1)
где:
у— перемещение выходного звена привода;
kx— передаточный коэффициент следящего привода;
х— входное управляющее воздействие;
Важными характеристиками следящих приводов являются коэффициенты усиления: по мощности kN, по расходу kQ, по скорости kυ и по давлению kP:
где Nвых, Nвх - мощности на ведомом звене исполнительного элемента гидроусилителя и мощность, затрачиваемая на его управление;
δQ, δυ, δр - изменение расхода, скорости движения ведомого звена исполнительного элемента и давления жидкости на выходе при изменении положения управляющего элемента гидроусилителя на величину δx.
Входной величиной хможет быть:
-перемещение,
- давление рабочей среды;
- электрическое напряжение.
Следящие приводы cоответственно могут быть с механическим, гидравлическим, пневматическим или электрическим управлением. Коэффициент усиления по мощности у следящих гидро- и пневмоприводов в большинстве случаев лежит в пределах kN = 100 ... 10 000, но у электрогидравлических следящих приводов может достигать и больших значений.
Гидравлические следящие приводы нашли широкое применение в различных отраслях техники: в станкостроении, в системах управления современными транспортными машинами, включая автомашины, морские суда, самолеты и прочие летательные аппараты.
Блок-схема следящего привода (рис.10.1) состоит из следующих основных элементов:

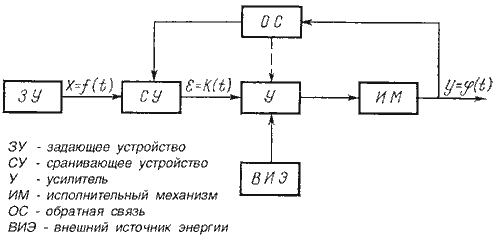

Рис.10.1. Блок-схема следящего привода
-задающего устройства ЗУ, которым формируется сигнал управления, пропорциональный требуемому перемещению исполнительного механизма (датчики, реагирующие на изменение условий работы или параметров технологического процесса);
-сравнивающего устройства СУ, или датчика рассогласования, устанавливающего соответствие сигнала воспроизведения, поступающего от исполнительного механизма, сигналу управления; -усилителя У, которым производится усиление мощности сигнала управления за счет внешнего источника энергии ВИЭ; -исполнительного механизма ИМ, которым перемещается объект управления и воспроизводится программа, определяемая задающим устройством; -обратная связь ОС, которой исполнительных механизм соединен со сравнивающим устройством или с усилителем. Обратная связь является необходимым и отличительным элементом следящего привода.
Принцип работы следящего привода заключается в следующем. Изменение условий работы машины или параметров технологического процесса вызывает перемещение задающего устройства, которое создает рассогласование в системе. Сигнал рассогласования воздействует на усилитель, а через него и на исполнительный механизм. Вызванное этим сигналом перемещение исполнительного механизма через обратную связь устраняет рассогласование и приводит всю систему в исходное положение.
Рассмотрим работу следящего привода на примере принципиальной схемы рулевого управления автомобиля (рис.10.2).
При прямолинейном движении автомашины все элементы системы рулевого управления находятся в исходном положении. Жидкость из насоса 1 поступает к гидроусилителю золотникового типа. Золотник 5 усилителя занимает нейтральное положение, а в обеих полостях исполнительного механизма 4 установилось одинаковое давление. При необходимости изменить направление движения автомобиля водитель поворачивает рулевое колесо 7. Связанный с рулевым колесом винт 6 перемещает золотник усилителя на величину x, вызывая рассогласование в системе. При этом проходные сечения одних рабочих окон усилителя уменьшаются, а других увеличиваются. Это создает перепад давлений у исполнительного механизма, а его поршень приходит в движение, перемещаясь на величину y и поворачивая колеса автомобиля. Одновременно через обратную связь 3 движение поршня передается на втулку 2 усилителя. Совокупность 2 и 3 является сравнивающим устройством. Втулка перемещается в том же направлении, что и золотник 5 до тех пор, пока рассогласование в гидросистеме, вызванное поворотом рулевого колеса, не будет устранено. При непрерывном вращении водителем рулевого колеса поршень со штоком будет также непрерывно перемещаться, вызывая соответствующий поворот колес. При этом небольшие усилия водителя, прикладываемые к рулевому колесу, гидроприводом преобразуются в значительные усилия на штоке поршня, необходимые для управления автомобилем.
