На всех этапах жизненного цикла (разработка — производство — эксплуатация) ЭА сопровождает техническая документация (ТД). Состав этой документации и ее содержание регламентируется Государственными стандартами. В настоящее время в стране действует большое количество стандартов, которые сгруппированы по направлениям жизненного цикла изделий в следующие комплексы:
единая система конструкторской документации (ЕСКД);
единая система технологической документации (ЕСТД);
единая система программной документации (ЕСПД);
единая система технологической подготовки производства (ЕСТПП);
единая система защиты изделий и материалов от коррозии, старения и биоповреждений (ЕСЗКС) и др.
Основная задача стандартизации — обеспечить единую нормативно- техническую, информационную, методическую и организационную основу проектирования, производства и эксплуатации изделий. При этом обеспечивается использование единого технического языка и терминологии, взаимообмен документацией между предприятиями без ее переоформления, совершенствование организации проектных работ, возможность автоматизации разработки ТД с унификацией машинно-ориентированных форм документов, совершенствование способов учета, хранения и изменения документации и др.
Единая система конструкторской документации
Государственные стандарты, входящие в ЕСКД, устанавливают взаимосвязанные единые правила и положения по порядку разработки, оформления и обращения конструкторской документации на изделия, разрабатываемые и выпускаемые предприятиями всех отраслей промышленности.
Конструкторские документы (КД) — графические и текстовые документы, в отдельности или в совокупности определяющие состав и устройство изделия и содержащие необходимые данные для его разработки и изготовления, контроля, приемки, эксплуатации, ремонта, утилизации.
Стандартам ЕСКД присваивают обозначения по классификационному принципу. Номер стандарта составляется из цифры, присвоенной классу стандартов ЕСКД, одной цифры после точки, обозначающей классификационную группу стандартов в соответствии с табл. 1.1, числа, определяющего порядковый номер стандарта в данной группе, и двузначной цифры (после тире), указывающей год регистрации стандарта. Например, обозначение стандарта ЕСКД «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению» имеет вид: ГОСТ 2.701—84, т. е. ГОСТ — категория нормативно- технического документа (государственный стандарт), 2 — класс (стандарты ЕСКД), 7 — классификационная группа стандартов, 01 — порядковый номер стандарта в группе, 84 — год регистрации стандарта.
Таблица 1.1. Классификационные группы стандартов в ЕСКД
Шифр
Содержание стандартов в группе
группы
Общие положения
Основные положения
Классификация и обозначение изделий в КД
Общие правила выполнения чертежей
Правила выполнения чертежей изделий машиностроения и приборо
строения
Правила обращения КД (учет, хранение, дублирование, внесение из
менений)
Правила выполнения эксплуатационной и ремонтной документации
Правила выполнения схем
Правила выполнения документов строительных, судостроительных и
горных дел
Прочие стандарты
К графическим конструкторским документам относятся: чертеж детали — изображение детали и другие данные, необходимые для ее изготовления и контроля;
сборочный чертеж (СБ) — изображение сборочных единиц и другие детали, необходимые для сборки и контроля;
чертеж общего вида (ВО) — определяет конструкцию изделия, взаимодействие его основных частей и поясняет принцип работы изделия;
теоретический чертеж (ТЧ) — геометрическая форма (обводы) изделия и координаты расположения основных частей;
габаритный чертеж (ГЧ) — контурное изображение изделия с габаритными, установочными и присоединительными размерами;
электромонтажный чертеж (ЭМ) — данные для электрического монтажа изделия;
монтажный чертеж (МЧ) — контурное изображение изделия и данные для его установки на месте эксплуатации;
установочный чертеж (УЧ) — данные для установки изделия; схема — составные части изделия в виде условных изображений или обозначений и связи между ними;
К текстовым конструкторским документам относятся: спецификация — определяет состав сборочной единицы, комплекса, комплекта;
ведомость спецификаций (ВС) — перечень всех спецификаций составных частей изделия с указанием их количества и входимости;
ведомость ссылочных документов (ВД) — перечень документов, на которые имеются ссылки в КД на изделие;
ведомость технического предложения (ВТ) — перечень документов, вошедших в техническое предложение;
ведомость эскизного проекта (ЭП) — перечень документов, вошедших в эскизный проект;
ведомость технического проекта (ТП) — перечень документов, вошедших в технический проект;
пояснительная записка (ПЗ) — описание устройства и принципа действия разработанного изделия, а также обоснование разработки;
технические условия (ТУ) — требования к изделию, его изготовлению, контролю качества, приемке и поставке;
программа и методика испытаний (ПМ) — технические данные, подлежащие проверке при испытании изделия, порядок и методы их контроля; таблица (ТБ) — данные, сведенные в таблицу;
расчет (РР) — расчеты параметров и величин, например, расчет размерных цепей, расчет на прочность, расчет теплового режима и др.;
эксплуатационные документы — документы для использования при эксплуатации, обслуживании и ремонте изделия в процессе эксплуатации;
ремонтные документы — данные для проведения ремонтных работ на специализированных предприятиях;
инструкция (И) — указания и правила, используемые при изготовлении изделия (сборке, регулировке, контроле и т. п.);
патентный формуляр (ПФ) — документ, содержащий результаты патентного поиска, осуществленного при разработке изделия. В нем содержится оценка патентоспособности, патентная чистота и технический уровень разработанного изделия, материала, процесса, метода.
Единая система технологической документации
Государственные стандарты, входящие в ЕСТД, устанавливают взаимосвязанные единые правила и положения по порядку разработки, оформления и обращения технологической документации, разрабатываемой и применяемой на предприятиях всех отраслей промышленности страны.
Технологические документы (ТД) — текстовые и графические документы, в отдельности или в совокупности определяющие порядок изготовления изделия, проведения процессов и содержащие необходимые данные для контроля и приемки изделий.
Так же как в ЕСКД стандартам ЕСТД присваиваются обозначения на основе классификационного принципа. Номер стандарта составляется из цифры 3, присвоенной классу стандартов ЕСТД, одной цифры после точки, обозначающей подкласс (цифра 1 для изделий машино- и приборостроения), одной цифры, соответствующей классификационной группе стандартов в соответствии с табл. 1.2, числа, определяющего порядковый номер стандарта в данной группе, и двузначной цифры (после тире), указывающей год регистрации стандарта. Например, обозначение стандарта «ЕСТД. Правила оформления документов контроля. Журнал контроля технологического процесса» имеет вид: ГОСТ 3.1505—75, то есть ГОСТ — категория нормативно-технического документа (государственный стандарт), 3 — класс (стандарты ЕСТД), 1 — изделие машино- или приборостроения, 5 — классификационная группа стандартов, 05 — порядковый номер стандарта в группе, 75 — год регистрации стандарта.
Виды и правила проектирования ТД определяются видом производства, на котором будут изготовляться или ремонтироваться изделия и его составные части. В машино- и приборостроении в зависимости от назначения производства можно разделить на основное, вспомогательное и опытное. Основное производство — производство товарной продукции, вспомогательное — производство средств, необходимых для обеспечения функционирования основного производства. Опытное производство — производство образцов, партий и серий изделий при проведении научно- исследовательских работ.
По типу производства разделяются на единичное, серийное и массовое.
По организации производства разделяют на поточное, групповое и установившееся.
По уровню применяемых средств автоматизации и механизации
производства разделяют на автоматизированное и механизированное.
Таблица 1.2. Классификационные группы стандартов в ЕСТД
Шифр
Содержание стандартов в группе
группы
Общие положения
Основополагающие стандарты
Классификация и обозначение технологических документов
Учет применяемости деталей и сборочных единиц в изделиях и
средств технологического оснащения
Основное производство. Формы технологических документов и пра
вила их оформления на процессы, специализированные по видам ра
бот
5.
Основное производство. Формы документов и правила их оформле
ния на испытания и контроль
Вспомогательное производство. Формы технологических документов
и правила их оформления
Правила заполнения технологических документов
Резервная
Информационная база
По виду или признаку применяемого метода для изготовления (ремонта) изделия различают: литейное, прессовое, механообрабатываю- щее, термическое, сборочное, сварочное, гальваническое, лакокрасочное, полупроводниковое, вакуумное и другие производства.
Стадии разработки ТД определяются этапами разработки КД на изделие. На конструкторском этапе «Техническое предложение» ТД не разрабатывается, на конструкторских этапах «Эскизный проект» и «Технический проект» ТД разрабатывается как «Предварительный проект». В отдельных отраслях промышленности существует «Директивная технологическая документация», предназначенная не для изготовления, а для выполнения предварительных расчетов различного рода задач (инженерно-технических, планово-экономических, организационных) в целях определения возможности размещения соответствующего заказа на том или ином предприятии.
Так как объем ТД при производстве изделий достаточно велик, все виды технологических документов классифицируют по назначению, носителю информации, виду вносимой информации, по принципу построения и специализации (рис. 1.2).
Основные технологические документы содержат различную информацию:
о комплектующих составных частях изделия и применяемых материалах;
о действиях, выполняемых исполнителями при проведении технологических процессов и операций;
Рис. 1.2. Классификация технологических документов
о средствах технологического оснащения производства;
о наладке средств технологического оснащения и применяемых данных по технологическим режимам;
о расчете трудозатрат, материалов и средств технологического оснащения;
о технологическом маршруте изготовления и ремонте;
о требованиях к рабочим местам, экологии окружающей среды и т. п.
Основные технологические документы используют, как правило, на рабочих местах. Вспомогательные технологические документы разрабатывают с целью улучшения и оптимизации организации работ по технологической подготовке производства. Производные технологические документы применяют для решения задач, связанных с нормированием трудозатрат, выдачей и сдачей материалов, полуфабрикатов и комплектующих изделий. Различают следующие виды технологических документов; ведомость технологических маршрутов (ВТМ) — сводная информация по технологическому маршруту изготовления изделия и его составных частей;
ведомость материалов (ВМ) — сводные подетальные нормы расхода материалов (основных и вспомогательных) на изделие;
ведомость специфицированных норм расхода материалов (ВСН) — сводные данные по специфицированным нормам расхода материалов на изделие;
ведомость удельных норм расхода материалов (ВУН) — удельные нормы расхода материалов, применяемых при выполнении процессов на покрытия;
ведомость применяемости деталей (сборочных единиц) в изделии (ВП) — указания о применяемости деталей (сборочных единиц) в изделии;
ведомость применяемости стандартных, покупных, оригинальных деталей и сборочных единиц (ВП/СОП) — то же, что и ВП;
ведомость сборки изделия (ВП/ВСИ) — порядок сборки изделия с учетом очередности входимости составных частей и их количества;
технологическая ведомость (ТВ) — указания по группированию деталей и сборочных единиц по конструкторско-технологическим или технологическим признакам;
ведомость технологических документов (ВТД) — полный состав технологических документов, применяемых при изготовлении изделия;
ведомость оснастки (ВО) — полный состав технологической оснастки, применяемой при изготовлении (ремонте) изделия;
ведомость оборудования (ВОБ) — полный состав оборудования, применяемого при изготовлении (ремонте) изделия;
технологическая инструкция (ТИ) — описание часто повторяющихся приемов работы, действий по наладке и настройке средств технологического оснащения, приготовлению растворов, электролитов, смесей и др., а также отдельных типовых и групповых технологических процессов (операций), маршрутная карта (МК) — сводные данные по составу применяемых операций, оборудованию, технологических документов и по трудозатратам на технологический процесс;
операционная карта (ОК) — операционное описание единичных технологических операций;
паспорт технологический (ТП) — комплекс процедур по выполнению технологических операций исполнителями, технологическому контролю, контролю представителями заказчика или госприемки;
журнал контроля технологического процесса (ЖКТП) предназначен для контроля параметров технологических режимов, применяемых при выполнении операций на соответствующем оборудовании, и др.
Полный перечень видов технологических документов, а также их формы и правила построения читатель найдет в [17].
Особенности автоматизированного проектирования технической документации
При автоматизированном проектировании изделий конструкторские и технологические документы могут быть выполнены в визуальной форме, т. е. читаемые человеком, и в машинной (закодированной) форме, воспринимаемой только техническими средствами. Для документирования в системах автоматизированного проектирования используют различные носители информации: бумагу, перфокарты, перфоленты, магнитные ленты, магнитные и лазерные диски.
Учитывая неравномерность развития предприятий и различия в оснащенности их средствами САПР, допускается в комплекте документации на изделие иметь:
документы в визуально воспринимаемой и машинной форме.
Документация, полученная в средствах САПР машинным способом, может быть направлена в соответствующую базу данных, а оттуда — на автоматизированное предприятие по изготовлению и испытанию изделий.
1.3. Схемная документация
В общем объеме КД, выпускаемой в процессе разработки изделий, в том числе ЭА, существенное место занимает схемная документация.
Схема — графическая конструкторская документация, на которой в виде условных изображений или обозначений показаны составные части изделия и связи между ними.
Схемы применяют при изучении принципа действия механизма, прибора, аппарата при их изготовлении, наладке и ремонте, для понимания связи между составными частями изделия без уточнения особенностей их конструкции. Схемы являются исходным базисом для последующего конструирования отдельных частей и всего изделия в целом.
По виду элементов, входящих в состав изделия, связей между ними и назначения схемы подразделяют на виды (табл. 1.3) и типы (табл. 1.4). В соответствии с обозначениями, приведенными в таблицах, устанавливается код схемы. Так, схема ЭЗ — схема электрическая принципиальная, схема К2 — схема кинематическая функциональная и т. д.
Таблица 1.3. Виды схем Таблица 1.4. Типы схем
Наименование схемы
Обозначение
Наименование схемы
Обозначение
Электрические
Э
Структурные
Гидравлические
Г
Функциональные
Пневматические
П
Принципиальные
Газовые
X
Соединений
Кинематические
К
(монтажные)
Вакуумные
в
Подключения
Оптические
л
Общие
Энергетические
р
Расположения
Комбинированные
с
Объединенные
Составляющими частями схем являются:
элемент схемы — составная часть схемы, которая не может быть разделена на части, имеющие самостоятельное значение (микросхема, резистор, трансформатор и др.);
устройство — совокупность элементов, представляющая единую конструкцию (блок, модуль). В ряде случаев устройство может не иметь определенного функционального назначения;
функциональная группа — совокупность элементов, выполняющих определенную функцию и не объединенных в единую конструкцию;
функциональная часть — элемент, устройство или функциональная группа, имеющие строго определенное функциональное назначение;
функциональная цепь — линия, канал на схеме, указывающие на наличие связи между функциональными частями изделия;
линия взаимосвязи — отрезок линии на схеме, указывающий на наличие связи между функциональными частями изделия;
линия электрической связи — линия на схеме, указывающая путь прохождения тока, сигнала и др.
При проектировании ЭА используются следующие виды схем: структурные схемы (Э1), определяющие основной состав ЭА и ее функциональные части, их назначение и взаимосвязи. Их разрабатывают на началь ных стадиях проектирования ЭА, их используют как для разработки схем других типов, так и для общего ознакомления с ЭА;
функциональные схемы (Э2), поясняющие процессы, происходящие в отдельных функциональных частях и узлах ЭА. Они являются основой для разработки принципиальных схем и применяются при наладке, ремонте и эксплуатации ЭА;
пргтцтиальные схемы (ЭЗ), определяющие полный состав элементов и связей между ними и дающие полное представление о принципе работы отдельных узлов и устройств ЭА. Эти схемы являются основой для разработки полного комплекта конструкторской документации на ЭА;
схемы соединений (Э4), показывающие соединения составных частей ЭА и определяющие провода, жгугы, кабели и другие соединительные изделия, а также места их присоединения и ввода. Их используют как при выпуске КД на ЭА, так и при ее ремонте и эксплуатации;
схемы подключений (Э5), показывающие внешние подключения ЭА. Эти схемы используют при монтаже ЭА на месте эксплуатации и при ее ремонте;
общие схемы (Э6), определяющие составные части ЭА и соединения их между собой на месте эксплуатации;
схемы расположения (Э7), устанавливающие взаимное расположение отдельных устройств ЭА, а также соединяющих их жгутов, кабелей и т. д.
При проектировании схем любых видов необходимо придерживаться правил, изложенных в соответствующих стандартах. Так, для схем цифровой техники схемы электрические выполняются по правилам, установленным Государственными стандартами с использованием условных графических обозначений (УГО).
А
і
В
С
Б
/
Е
у
Р
/
в
Н
У1
I
Рис. 1.3. Разметка поля чертежа
При большой графической насыщенности чертежей схем допускается делить поле листа на колонки, ряды, зоны или применять метод координат. При делении листа на зоны (рис. 1.3) колонки обозначают по верхней кромке листа слева направо порядковыми номерами с постоянным количеством знаков в номере (00,01,02,..., 10,..., 20), а ряды — по вертикали сверху вниз прописными буквами латинского алфавита. Ширину колонки принимают равной ширине минимального основного УГО элемента, а высоту ряда — основной минимальной высоте УГО. Обозначение зоны состоит из обозначения
Обозначение
ряда и обозначения колонки, например, СОЗ, К12. Электрические связи с входными выводами показывают входящими линиями листа схемы, начиная с левой стороны или сверху листа. Связи с выходящими выводами показывают выходящими линиями, заканчивая их на правой стороне или внизу листа.

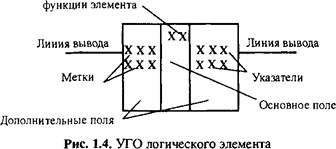

УГО элементов строятся на основе прямоугольника. В общем виде У ГО может содержать основное и два дополнительных поля (рис. 1.4). Размер прямоугольного поля по ширине зависит от наличия дополнительных полей и числа помещенных в них знаков (меток, обозначения функций элемента), по высоте — от числа выводов, интервалов между ними и числа строк информации в основном и дополнительных полях. Согласно стандарту ширина основного поля должна быть не менее 10 мм, дополнительных — не менее 5 мм (при большом числе знаков в метках и обозначении функций элемента эти размеры соответственно увеличивают), расстояние между выводами — 5 мм, между выводом и горизонтальной стороной обозначения — не менее 2,5 мм и кратно этой величине. При разделении групп выводов интервалом величина последнего должна быть не менее 10 мм и кратна 5 мм.
Выводы элементов делятся на входы, выходы, двунаправленные выводы и выводы, не несущие информации. Входы изображают слева, выходы справа, остальные выводы — с любой стороны УГО. При необходимости разрешается поворачивать УГО на 90° по часовой стрелке, располагая входы сверху, а выходы внизу.
Функциональное назначение элемента указывают в верхней части основного поля УГО. Его составляют из прописных букв латинского алфавита, арабских цифр и знаков, записываемых без пробела (число знаков в обозначении функции не ограничивается). Обозначения основных функций приведены в табл. 1.5.
В дополнительных полях условного графического обозначения элементов цифровой техники дается информация о функциональных назначениях выводов, указатели, метки (табл. 1.6).
Таблица 1.5. Обозначения основных логических элементов
Наименование
Обозначение
Наименование
Обозначение
функции
функции
И
&, И
Регистр
RG
ИЛИ
Регистр со сдвигом
Сложение по модулю 2
М2
вправо
RG->
Эквивалентность
—
Регистр со сдвигом влево
RG<-
Исключающее ИЛИ
-1
Регистр с реверсным
«п и только л»
-п
сдвигом
RGo
Логический порог
>п
Одновибратор
S
Мажоритарность
>М
Пороговый элемент
TH
Дешифратор
DC
Формирователь сигнала
F
Шифратор
CD
Вычислитель
CP
Сравнение
—
Процессор
P
Полусумматор
HC
Память
M
Сумматор
SM
Управление
CO
Монтажное И
&,0
Перенос
CR
Монтажное ИЛИ
1,0
Прерывание
INR
Кодовый преобразователь
X/Y
Передача
TF
Триггер
T
Прием
RC
Триггер двухступенчатый
TT
Ввод-вывод
Счетчик:
CT
Арифметика
А
двоичный
CT2
Мультиплексор
MUX
десятичный
CT10
Демультиплексор
DMX
Задержка
DL
Селектор
SL
Генератор
G
Дискриминатор
DIC или
Усилитель
>
Ключ
SW
Усилитель мощности
»
Нелогический элемент
4t
Для указания сложной функции допускается построение составной метки, образованной из основных меток. Например, функция «данные контрольные» отображается как DSO, «разрешение записи» — ERD, «строб считывания» — RDM.
Допускается в качестве меток вывода применять обозначения функции, порядковый номер, а также весовые коэффициенты разрядов. Для нумерации разрядов в группах выводов к обозначению метки добавляют номера разрядов. Позиционное обозначение элемента схемы в общем случае состоит из вида, номера и функции элемента, записываемых подряд. Вид и номер элемента являются обязательной частью его буквенно-цифрового обозначения и присваиваются всем элементам и устройствам. Буквенные коды групп элементов схем приведены в табл. 1.7.
Таблица 1.6. Обозначение выводов
Наименование
Обозначение
Наименование
Обозначение
Установка:
Считывание
1Ш
в состояние «л»
Условный бит (флаг)
в состояние «1»
Б
Условие
СС
в состояние «0»
Я
Шина
В
сброс
Инверсия
ГЫ
Разрешение установки уни
Байт
ВУ
версального 118-трютера:
Бит
В1Т
в состояние «1»
Запрет
DE
в состояние «0»
й
Буфер
ВТ
сброс
Выбор
БЕ
Разрешение установки
Готовность
КА
Ж-триггера:
Данные
В
в состояние «1»
Заем
вк
в состояние «0»
К
Запись
Адрес
А
Запрос
Перенос
СЯ
Знак
Переполнение
ОР
Конец
ЕШ
Повтор
ЯР
Команда
ШБ
Приоритет
РЯ
Контроль
СН
Пуск
БТ
Маркер
мя
Разрешение
Е
Младший
Ь8В
Расширение
ЕХ
Начало
Вв
Сдвиг
-►> <-<
Эмиттер:
Синхронизация
БУК
общее обозначение
Е
Строб, такт
С
ЫРЫ
Е—> или Е >
Ожидание
РЫР
Е*- или Е <
Ответ
АЫ
База
В
Вывод питания от источ
Вывод для подключе
ника напряжения
и
ния:
Указатель питания циф
емкости
С
ровой части элемента
резистора
Я
Коллектор
и#
индуктивности
Ь
Состояние
к
Вывод с состоянием
Средний
8А
высокого импеданса
0 или Ь
Старший
мь
Открытый вывод
0 или а
М8В
В качестве примера на рис. 1.5 приведен фрагмент схемы электрической принципиальной, выполненной на интегральных микросхемах.
Правила разработки схем электрических других видов электронной аппаратуры определяются соответствующими стандартами [13, 15].
Большое разнообразие имеющихся в эксплуатации и на рынке ЭА требует от разработчиков этого вида техники знания наборов показателей, по которым возможно сравнивать существующие модели ЭА с разрабатываемой. Безусловно, важнейшую роль при этом будут играть эксплуатационные и экономические показатели. С ними непосредственно связаны параметры, характеризующие ЭА как объект конструкторско-технологической разработки. К таким показателям следует в первую очередь отнести следующие:
(М)
Сложность конструкции ЭА
Сэш-ЩКМ + КМс),
где А/э — число составляющих ЭА элементов; Мс — число соединений; К\, К2 и Къ —масштабный и весовые коэффициенты соответственно.
Выражение (1.1) связывает число составляющих ЭА интегральных микросхем, полупроводниковых приборов, электрорадиоэлементов, элементов коммутации с числом разъемных и неразъемных соединений между ними, что определяет габариты, массу, надежность и другие общие параметры ЭА.
Число элементов, образующих ЭА,
(1-2)
где Иу — число устройств в ЭА; Кп — число типов применяемых элементов; пл — число элементов /-го типа, входящих ву-е устройство. Объем ЭА
ут>
где Уы — общий объем интегральных микросхем и электрорадиоэлементов, образующих ЭА; Ус — объем, занимаемый всеми видами соединений; Ук — объем несущей конструкции, обеспечивающей прочность и защиту ЭА при транспортировании и эксплуатации; Ууг — объем теплоотводящего устройства.
Коэффициент интеграции, или коэффициент использования физического объема
<?и = Уы/У
характеризует степень использования физического объема ЭА элементами, выполняющими полезную функциональную нагрузку, т. е. непосредственно определяющими электрическую схему ЭА (<7„ всегда меньше 1 и приближается к ней с использованием больших интегральных схем).
[УТ
(обозначения в индексах аналогичны обозначениям в выражении (1.2)). Общая мощность потребления ЭА
Общая масса ЭА, определяемая как сумма масс, входящих в состав ЭА устройств:
т = тс+ тн+ т^
где рI — мощность потребления /-го устройства. Для цифровых устройств потребляемая ими мощность зависит от средней мощности потребления электронных компонентов. Известно, что 80—90 % мощности потребления рассеивается в виде теплоты и определяет тепловой режим ЭА и соответствующие перегревы элементов конструкции.
Общая площадь, занимаемая ЭА,
где — площадь, требуемая для эксплуатацииу-го устройства ЭА.
Собственная частота колебаний конструкции (элемента, устройства или всей ЭА):
где К— коэффициент жесткости конструкции; т — масса конструкции ЭА.
Степень герметичности конструкции ЭА, определяемая количеством газа, истекшем из определенного объема конструкции за известный отрезок времени:
у
D = ^ДР,
где V0 — объем герметизированной части ЭА; тсл — срок службы ЭА; АР — избыточное давление газа в конструкции ЭА.
Вероятность безотказной работы ЭА p(t) и средняя наработка на отказ Тср — показатели надежности ЭА. Степень унификации ЭА
2 - 6721 33 где УУун — количество унифицированных элементов, а УУЭ — общее количество примененных в ЭА элементов.
Коэффициент автоматизации конструкторских работ
где Л/а — количество конструкторских работ, выполненных с применением ЭВМ; М— общее число конструкторских работ при проектировании ЭА.
Важнейшим параметром, определяющим большинство эксплуатационных, конструкторских и экономических характеристик разрабатываемой ЭА, является технологичность, общее понятие о которой приводится в гл. 6.
