Архитектура ЛВС IBM Token Ring

Основные архитектуры ЛВС (продолжение)

Лекция №11

Архитектура Token Ring была разработана фирмой IBM, для этой архитектуры был разработан стандарт IEEE 802.5.

В данной сети могут быть два вида физической среды:

· экранированная витая пара STP, скорость передачи данных 16 Мбит/с,

· неэкранированная витая пара UTP, скорость передачи данных 4 Мбит/с.

Формат кадра данных/управления в данной сети имеет вид (рис. 11.1):

SD	AC	FC	DA	SA	INFO	FCS	ED	FS
1Б	1Б	1Б	6Б	6Б	1КБ – 8 КБ	4Б	1Б	1Б

маркер		кадр сброса
SD	AC	FC	SD	ED

Рис. 11.1. Формат кадра в сети Token Ring

На данном рисунке приняты следующие обозначения:

SD	– начальный ограничитель кадра (start delimited), предназначен для синхронизации приемника;
АС	– поле управления доступом (access control);
FC	– поле управления кадром (frame control), в этом поле содержится команда управления, если кадр является управляющим;
DA	– адрес приемника;
SA	– адрес источника;
INFO	– поле, содержащее данные, имеет переменную длину, которая меняется в зависимости от загрузки сети, чем выше загрузка сети, тем длина кадра будет меньше;

Позволяет проверять правильность принятых данных, представляет из себя циклический код, вычисляемый по содержимому полей FC – INFO.

FCS	– контрольная последовательность кадра.
ED	– конечный ограничитель кадра (end delimited).

Информирует приемник об окончании кадра, кроме того, станция, принимающая кадр, при обнаружении несовпадения FCS и вычисленного циклического кода, изменит в этом поле один из битов.

FS	– поле статуса кадра.

В этом поле выделяются два поля: А и С. Передающая станция устанавливает значения этих полей в 0. Если кадр возвращается с двумя нулями, это означает, что сообщение не принято, отсутствует станция назначения. Если А = 1, С = 0, то это означает, что в процессе передачи произошла ошибка и она была обнаружена станцией-получателем. Если А = 1, С = 1 – кадр благополучно получен. Максимальное количество повторов отправки сообщения составляет 16 раз.

Поле управления доступом АС (access control) имеет следующий формат (рис. 11.2):

АС
Р	Р	Р	Т	М	R	R	R
Рис. 11.2. Формат поля управления доступом

На данном рисунке приняты следующие обозначения:

Р	– биты приоритета,
Т	– бит маркера,
М	– бит монитора,
R	– резервные биты.

Бит маркера Т является признаком того, чем является данный кадр. Если Т = 0, то кадр является кадром маркера, если Т = 1, то это кадр данных.

Биты приоритета Р выполняют следующую функцию. Каждой станции присвоен приоритет, который отражается в маркере. Если приоритет маркера выше приоритета станции, станция не имеет права на передачу. Если станция имеет данные, она меняет приоритет на свой (только в большую сторону) и ждет свободного маркера. После передачи данных станция понижает приоритет до предыдущего значения. При этом пустой кадр с большим приоритетом делает полный круг и только после этого станция понижает значение приоритета.

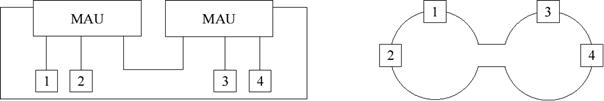

Для подключения станций используются специальные устройства – многопортовые концентраторы (MAU – Multisession Access Unit), к которым подключаются станции.

Рис. 11.3. Подключение станций в сети Token Ring
