Экранированная витая пара STP хорошо защищает передаваемые сигнала от внешних помех, а также меньше излучает электромагнитных колебаний вовне, что защищает пользователей сетей от вредного для здоровья излучения. Экранированный кабель применяется только для передачи данных, а голос по нему не передается.
Основным стандартом, определяющим параметры экранированной витой пары, является фирменный стандарт IBM. В этом стандарте кабели делятся на типы: Type 1, Type 2, …, Type 9.
Type 1. Кабель состоит из 2-х пар скрученных проводов, экранированных проводящей оплеткой, которая заземляется. Параметры кабеля примерно соответствуют параметрам кабеля UTP категории 5. Волновое сопротивление равно 150 Ом. Сегодня кабель включен в стандарты EIA/TIA-568A, ISO 11801 и EN50173.
Type 2. Представляет кабель Type 1 с добавленными 2 парами неэкранированного провода для передачи голоса.
Не все типы кабелей стандарта IBM относятся к экранированным кабелям – некоторые определяют характеристики неэкранированного телефонного кабеля (Type 3) и оптоволоконного кабеля (Type 5).
RG-8 и RG-11 - «толстый» коаксиальный кабель, разработанный для сетей Ethernet 10Base-5. Имеет волновое сопротивление 50 Ом и внешний диаметр 0,5 дюйма (около 12 мм). Кабель имеет достаточно толстый внутренний проводник диаметром 2,17 мм, который обеспечивает хорошие механические и электрические характеристики (затухание на частоте 10 МГц – не хуже 18 дБ/км). Этот кабель сложно монтировать – он плохо гнется.
RG-58/U, RG-58 A/U и RG-58 С/U – разновидности «тонкого» коаксиального кабеля для сетей Ethernet 10Base-2. Кабеля имеют волновое сопротивление 50 Ом, но обладают худшими механическими и электрическими характеристиками по сравнению с «толстым» коаксиальным кабелем. Тонкий внутренний проводник 0,89 мм не так прочен, зато обладает гораздо большей гибкостью, удобной при монтаже. Затухание в этом типе кабеля выше, чем в «толстом» коаксиальном кабеле, что приводит к необходимости уменьшать длину кабеля для получения одинакового затухания в сегменте.
RG-59 – телевизионный кабель с волновым сопротивлением 75 Ом. Широко применяется в кабельном телевидении.
RG-62 – кабель с волновым сопротивлением 93 Ома.
Коаксиальные кабели с волновым сопротивлением 50 Ом (то есть «тонкий» и «толстый») описаны в стандарте EIA/TIA-568. Новый стандарт EIA/TIA-568A коаксиальные кабели не описывает, как морально устаревшие.
Волоконно-оптические кабели состоят из центрального проводника света (сердцевины) –стеклянного волокна, окруженного другим слое стекла – оболочкой, обладающей меньшим показателем преломления, чем сердцевина. Распространяясь по сердцевине, лучи света не выходят за ее пределы, отражаясь от покрывающего слоя оболочки. В зависимости от распределения показателя преломления и от величины диаметра сердечника различают:
· многомодовое волокно со ступенчатым изменением показателя преломления (диаметр центрального проводника 50 или 62,5 мкм, а диаметр внешнего проводника 125 мкм, полоса пропускания от 500 до 800 МГц/км);
· многомодовое волокно с плавным изменением показателя преломления (то же самое);
· одномодовое волокно (диаметр проводника от 5 до 10 мкм, полоса пропускания до сотен гигагерц на километр).
Лекция №5
5. Методы передачи дискретных данных на физическом уровне.
Способы передачи данных:
1. Передача данных с аналоговой модуляцией.
2. Передача данных с помощью цифрового кодирования.
5.1. Методы аналоговой модуляции

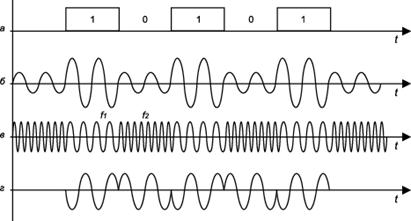

Аналоговая модуляция является таким способом физического кодирования, при котором информация кодируется изменением амплитуды, частоты или фазы синусоидального сигнала несущей частоты. Основные способы аналоговой модуляции показаны на рис. 5.1. На диаграмме (рис. 5.1, а) показана последовательность бит исходной информации, представленная потенциалами высокого уровня для логической единицы и потенциалом нулевого уровня для логического нуля. Такой способ кодирования называется потенциальным кодом, который часто используется при передаче данных между блоками компьютера.
При амплитудной модуляции (рис. 5.1,б) для логической единицы выбирается один уровень амплитуды синусоиды несущей частоты, а для логического нуля – другой.
При частотной модуляции (рис. 5.1,в) значения 0 и 1 исходных данных передаются синусоидами с различной частотой - и .
При фазной модуляции (рис. 5.1,г) значениям 0 и 1 соответствуют сигналы одинаковой частоты, но с различной фазой, например 0 и 180 градусов или 0, 90, 180 и 270 градусов.
Также применяются комбинации методов модуляции. Например, амплитудная модуляция часто применяется в сочетании с фазовой.
и
.
