Электрические сети и системы.

Глава 1. Общие сведения об электрических сетях.

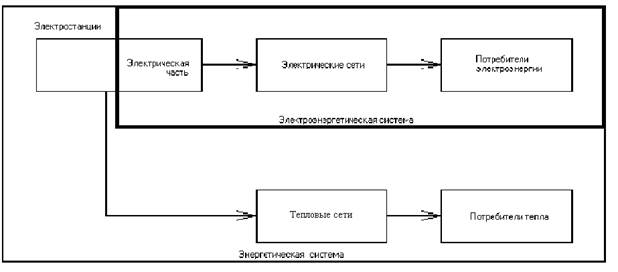

На рис. 1 показана структурная схема процесса производства, передачи и потребления электрической и тепловой энергии.

Рис.1

Электростанция производит электроэнергию, а теплофикационная электростанция - электрическую и тепловую энергию.

Энергетической системой (энергосистемой) называется совокупность электростанций, электрических и тепловых сетей, соединенных между собой и связанных общностью режима в непрерывном процессе производства, преобразования и распределения электрической и тепловой энергии при общем управлении этим режимом.

Электрической частью энергосистемы называется совокупность электроустановок электрических станций и электрических сетей энергосистемы.

Электроэнергетической системой (ЭЭС) называется электрическая часть энергосистемы и питающиеся от нее приемники электрической энергии, объединенные общностью процесса производства, передачи, распределения и потребления электрической энергии.

Электрической сетью называется совокупность электроустановок для передачи и распределения электроэнергии, состоящая из подстанций, распределительных устройств, токопроводов, воздушных и кабельных линий электропередачи, работающих на определенной территории.

Трансформаторной подстанцией (ТП) называется электроустановка, предназначенная для преобразования электроэнергии одного напряжения в электроэнергию другого напряжения с помощью трансформаторов. Подстанция состоит из трансформаторов, сборных шин распределительных устройств и коммутационных аппаратов. Подстанции предназначены для связи генераторов и потребителей с линиями электропередачи, а также связи отдельных частей электроэнергетической системы.

Распределительным устройством (РУ) называется электроустановка, предназначенная для приема и распределения электроэнергии на одном напряжении без преобразования и трансформации.

Воздушной (ВЛ) или кабельной (КЛ) линией электропередачи называется электроустановка, являющаяся совокупностью токоведущих элементов, их изоляции и несущих конструкций, предназначенных для передачи электроэнергии на расстояние.

Приемником электрической энергии (электроприемником) называется аппарат, механизм, предназначенный для преобразования электрической энергии в другой вид энергии.

Потребителем электрической энергии называется электроприемник или группа электроприемников, связанных технологическим процессом и размещающихся на определенной территории. Потребителями электрической энергии могут быть: цех, завод, дом, целый район с несколькими предприятиями и т.д.
