ЛАБОРАТОРНА РОБОТА 4

1.1 Тема: ”Дослідження принципу побудови та роботи мультиплексора”

1.2 Мета: Вивчити принцип побудови та роботу мультиплексора.

1.3 Прилади i обладнання.

1.3.1 Програма EWB.

1.4 Короткі теоретичні відомості.

Мутиплексор – це пристрій, що у відповідності до коду адреси підключає до каналу передачі одне із джерел інформації. Мутиплексор має у своєму складі дешифратор адреси, що керує логічними вентилями, які дозволяють передачу інформації тільки через один із них. Логіка роботи мультиплексора 4*1 задається таблицею 1.

Таблиця 1.

Вхід	Адреса	Вихід
X₁ X₂ X₃ X₄		X₁
	X₂
	X₃
	X₄

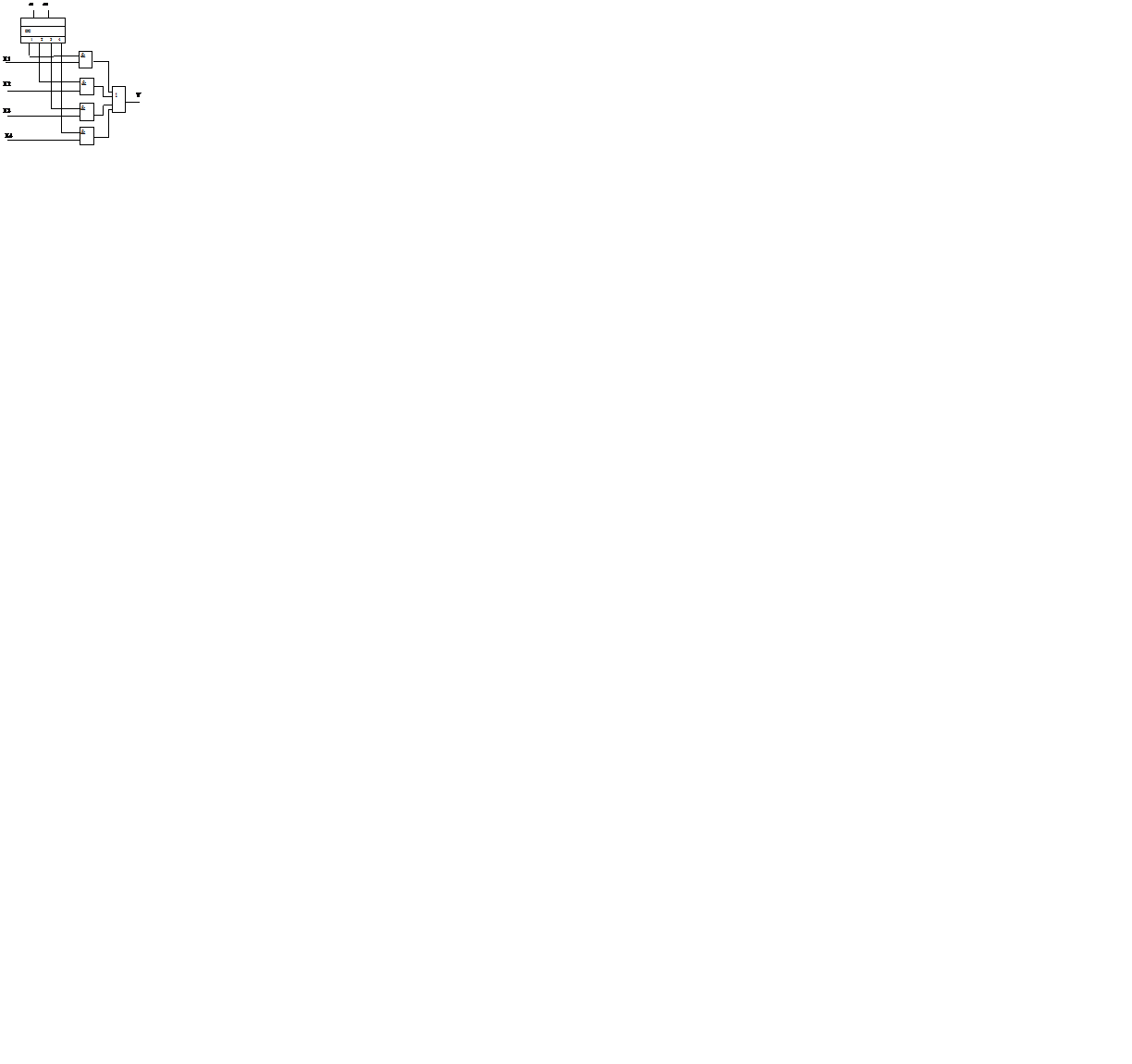

Схема такого мультиплексора має вигляд

1.5 Порядок виконання роботи.

1.5.1 Скласти таблицю істинності та схему мультиплексора 4*1.

1.5.2 Перевірити роботу мультиплексора за допомогою програми EWB.

1.6 Зміст звіту.

1.6.1 Тема роботи.

1.6.2 Порядок виконання роботи.

1.6.3 Результати роботи (схеми, параметри, розрахунки).

1.6.4 Короткі висновки.

1.7 Контрольні питання.

1.7.1 Які основні елементи входять до складу мультиплексору?

1.7.2 Яку задачу виконує демультиплексор?

1.7.3 В чому полягає універсальність застосування мультиплексорів?
