ЛАБОРАТОРНА РОБОТА 3


Дата додавання: 2014-11-28; переглядів: 788.




1.1 Тема: "Вивчення принципу побудови та роботи дешифраторів".

1.2 Мета роботи: вивчити принцип роботи дешифратора , реалізованого

на елементах I/I-НI.

1.3 Прилади i обладнання.

1.3.1 Програма EWB.

1.4 Короткі теоретичні відомості.



Перетворення двійкового коду в код "1 з N" виконують перет-

ворювачi коду , котрі називають дешифраторами. Найбільш широко де-

шифратори використовують у пристроях виводу інформації з ЕОМ i в

інших цифрових пристроях на зовнішні пристрої візуалізації i доку-

ментування алфавітно-цифрової інформації. Для цього потрібно пода-

ти сигнал на 1 iз N , наприклад , катодів газорозрядних індикаторів

або елементів вибірки символів друкуючого пристрою. Синтез структу-

ри дешифратора, як любого іншого перетворювача кодів, починається з

запису таблиці співвідношення вхідних i вихідних кодiв. Хай необ-

хiдно перетворити двiйковий код у код "1 з 4". Тоді табл. 1 пов-

нiстю визначає значення виходів для всіх вихiдних наборів. Далі слід

для кожної вихідної функції скласти карту Карно i отримати її

мінімізований вираз. У розгляданому прикладі це безглуздо, так як

для кожної функції її карта Карно містить тільки одну логічну "1".





Таблиця 1. Логіка роботи дешифратора 2 x 4 .



--------T-------T-------T-------T-------T-------

¦ X 1 ¦ X 0 ¦ Y 3 ¦ Y 2 ¦ Y 1 ¦ Y 0 ¦

+-------+-------+-------+-------+-------+-------+

¦ 0 ¦ 0 ¦ 0 ¦ 0 ¦ 0 ¦ 1 ¦

¦ 0 ¦ 1 ¦ 0 ¦ 0 ¦ 1 ¦ 0 ¦

¦ 1 ¦ 0 ¦ 0 ¦ 1 ¦ 0 ¦ 0 ¦

¦ 1 ¦ 1 ¦ 1 ¦ 0 ¦ 0 ¦ 0 ¦

L-------+-------¦-------+-------+-------+--------



На основі табл. 1 маємо :

-- -- -------

Y0 = X0 * X1 = X0 + X1 (1);

_______

-- --

Y1 = X0 * X1 = X0 + X1 (2);

_______

-- --

Y2 = X0 * X1 = X0 + X1 (3);

_______

-------

Y3 = X0 * X1 = X0 + X1 (4).



Якщо число входів M i виходів N зв’язані співвідношенням N =

= 2M , то виходи визначені для всіх двійкових наборів i дешифратор

називається повним. В іншому випадку дешифратор називається непов-

ним.

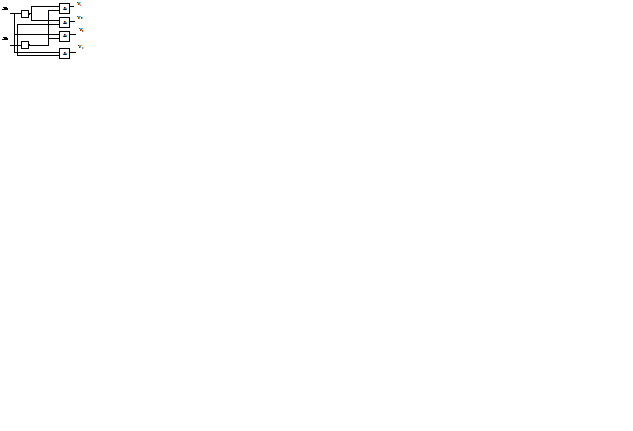

Мал. 1



1.5 Порядок виконання роботи.

1.5.1 Скласти схему для дослідження дешифратора 2x4 в статичному ре-

жимі (мал. 1).

1.5.2 Перевірити роботу дешифратора в статичному режимі. Результати

звести в таблицю , аналогічну табл. 1.



1.6 Зміст звіту.

1.6.1 Тема роботи.

1.6.2 Порядок виконання роботи.

1.6.3 Результати роботи (таблиці, коментарі).

1.6.4 Короткі висновки.



1.7 Контрольні питання.

1.7.1 Призначення дешифратора?

1.7.2 Класифікація дешифраторів?

1.7.3 Як наростити розрядність дешифраторів 555IД7 до 10?

1.7.4 Навести приклади IМС дешифраторів.

1.7.5 Призначення входів управління дешифраторів.
