Спряження. Побудова кривої з використанням механізму спряження

· відкрийте документ Фрагмент;

· інструментальна панель Геометрія;

· поточний масштаб на Інструментальній панелі Вид М 1:1;

· за допомогою команди - Безперервне введення об'єкту Інструментальної панелі Компактна і прив'язки Вирівнювання побудуйте зображення відповідно до Рисунку 82;

· - Скруглення;

· введіть радіус скруглення 15 мм у відповідне поле на панелі Властивостей;

· за умовчанням на панелі Властивостей в групах Елемент 1 і Елемент 2 активний перемикач Усікати елемент, тобто частини об'єктів, що залишилися, після створення скруглення автоматично віддаляються;

· вкажіть два об'єкти, між якими треба побудувати скруглення (Рисунок 83). Система автоматично виконає плавний перехід між прямими, що перетинаються під прямим кутом;

· виконайте Спряження кутів (Рисунок 84), що залишилися.

Рисунок 82

Рисунок 83

Рисунок 84

2. Спряження кола і прямої :

· відкрийте документ Фрагмент;

· побудуйте коло з осями радіусом 30 мм і горизонтальний відрізок (Рисунок 85);

· - Скруглення;

· введіть радіус скруглення 25 мм у відповідне поле на панелі Властивостей;

· вкажіть два об'єкти, між якими треба побудувати округлення (відрізок і частина кола з лівого боку від вертикальної осі симетрії) – Рисунок 86;

Рисунок 85 Рисунок 86

· використайте команду - відмінити;

· вкажіть два об'єкти, між якими треба побудувати скруглення (відрізок і частина кола з правого боку від вертикальної осі симетрії) – Рисунок 87.

Рисунок 87

3. Спряження двох кіл:

Спряження двох кіл буває зовнішнім і внутрішнім. При першому спряженні центри цих кіл знаходяться поза дугою, що сполучає. При внутрішньому - усередині дуги, що сполучає :

· відкрийте документ Фрагмент;

· побудуйте два кола з осями: першою радіусом 30 мм, другою - 20 мм (Рисунок 88);

· введіть радіус скруглення 40 мм у відповідне поле на панелі Властивостей;

· вкажіть два об'єкти, між якими треба побудувати скруглення (Рисунок 89);

· система побудувала зовнішнє спряження (Рисунок 90);

· використайте команду - відмінити;

· введіть радіус скруглення 60 мм у відповідне поле на панелі Властивостей;

· вкажіть два об'єкти, між якими треба побудувати скруглення (Рисунок 91);

· система побудувала внутрішнє спряження (Рисунок 92).

Рисунок 88 Рисунок 89

Рисунок 90 Рисунок 91

Рисунок 92

4. Побудова креслення плоскої деталі з елементами спряження:

Розглянемо алгоритм побудови креслення плоскої деталі з елементами спряження (Рисунок 93):

Рисунок 93

· відкрийте документ Фрагмент;

· інструментальна панель Геометрія;

· поточний масштаб на Інструментальній панелі Вид М 1:1;

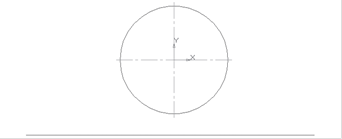

· побудуйте коло з осями радіусом 30 мм, центр - початок координат;

· - Безперервне введення об'єкту Інструментальної панелі Компактна;

· - Ортогональне креслення панель Поточний стан;

· вкажіть першу точку відрізку (перетин горизонтальної осі симетрії і кола справа). Спрацює глобальна прив'язка Найближча точка;

· побудуйте відрізок завдовжки 108 мм вертикально вниз;

· побудуйте відрізок завдовжки 36 мм (оскільки радіус кола 18 мм) горизонтально вліво;

· побудуйте відрізок вертикально вгору до кола. Спрацює глобальна прив'язка Перетин (Рисунок 94, а);

· з допомогою - Паралельних прямих Панелі розширених команд, що розкривається з кнопки Допоміжна пряма знайдіть центр другого кола. Радіус першого кола 30 мм (∅ = 60 мм), радіус другого кола 20 мм (∅ = 40 мм), вони стикаються в верхній точці перетину з віссю симетрії і це значить, що відстань між центрами можна розрахувати 30 - 20 = 10 мм. Таким чином, вкажіть горизонтальну вісь симетрії і розведіть паралельні прямі на відстань 10 мм. Підтвердіть тільки верхню пряму (Рисунок 94, б);

· побудуйте коло радіусом 20 мм. Центр перетину вертикальної осі симетрії і горизонтальної прямої;

· видаліть допоміжну пряму (Рисунок 94, в);

· - Точки по кривій;

· у полі Кількість ділянок кривої панелі Властивостей виберіть значення 6;

· розділіть коло на 6 частин. Початок ділення верхня точка перетину кола і вертикальної осі симетрії;

· за допомогою Безперервного введення об'єкту з'єднаєте точки, відключивши команду Ортогональне креслення (Рисунок 94, г);

· - Відрізок, Ортогональне креслення. Продовжте відрізок вертикально вгору з двох сторін до перетину з колом радіусом 30 мм (Рисунок 94, д);

· - Перервати команду;

· клацанням ЛКМ виділите коло радіусом 20 мм і натисніть <Delete>;

· кнопка перемикання - Редагування, команда - Усікти криву;

· видаліть частину кола (Рисунок 94, е);

· кнопка перемикання Геометрія, - Скруглення;

· введіть радіус скруглення 12 мм у відповідне поле на панелі Властивостей;

· вкажіть два об'єкти, між якими треба побудувати округлення (відрізок і частина кола з лівого боку від вертикальної осі симетрії);

· виконайте сполучення прямих кутів радіусом 18 мм (Рисунок 94, ж).
