Як видно з рисунку, крива після збільшення ємності здвигається в низ і в вліво, тобто при збільшені ємності падає напруга, в свою чергу зменшується частота.

2) Змінював паразитну індуктивність від 800нГн до 100нГн при постійному значенні ємності конденсатора Сп=80пФ.

Рисунок 1.12 а)Lп=800 нГн; b)Lп=400 нГн; c)Lп=100 нГн.

Висновок:

Як видно з характеристики, індуктивність впливає на характеристику резистора. Зі збільшенням індуктивності напруга починає зростати, а частота, в свою чергу, зменшується. При збільшені індуктивності опір теж зростає на високих частотах.

2. Моделювання конденсатора

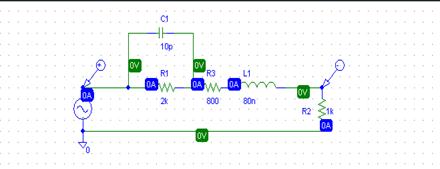

Рисунок 1.13 – Схема моделювання конденсатора

1) Змінюю значення опору R1 при R3=800 Ом, L=80нГн;

Рисунок 1.14 а)R1=2 кОм; b)R1=4 кОм; c)R1=80 кОм.

Висновок:

Як видно з рисунка, характеристика майже не змінилась, зміна не велика, тобто вона присутня лише на початковій ділянці, видно, що зі збільшенням опору зростає напруга й не змінюється частота, тобто, можна сказати, що резистор, який контролює витік в конденсаторі не сильно впливає на характеристику.

2) Змінюю значення опору R3 при R1=4 кОм, L=80 нГн;

Рисунок 1.15 а)R3=100 Ом; b)R3=400 Ом; c)R3=800 Ом.

Висновок:

Видно, що характеристика змінюється по напрузі, а по частоті майже - ні. Тобто чим більший опір, тим більші втрати. При зростанні опору характеристика піднімається вгору.

3) Змінюю значення індуктивності L при R1=4 кОм, R3=800 Ом;

Рисунок 1.16 а)L=10 нГн; b)L=80 нГн; c)L=800 нГн.

Висновок:
