Види статичної пам’яті

1. Асинхронний SRAM. Головна особливість – в асинхронних запам’ятовуючих пристроях сигнали керування можуть задаватися як імпульсами, так і рівнями логічних сигналів.

2. Синхронна SRAM. Оптимізована під виконання операцій обміну. Використовувані сигнали тільки імпульсні.

3. Конвеєрна SRAM. Це удосконалення синхронної SRAM. Конвеєром є додатковий внутрішній регістр даних, який дозволяє отримувати дані без затримки.

Запам’ятовуючі пристрої (ЗП) можна організувати за наступними видами структури:

1. 2D – двомірна матриця ЗП;

2. 3D – тримірна матриця ЗП;

3. 2DМ – двомірна модифікована ЗП.

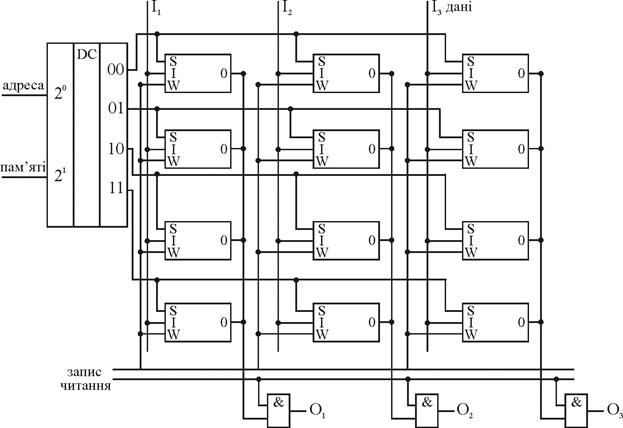

Рис.4.5. Структура SRAM типу 2D
